手动螺旋起重顶升工具结构设计

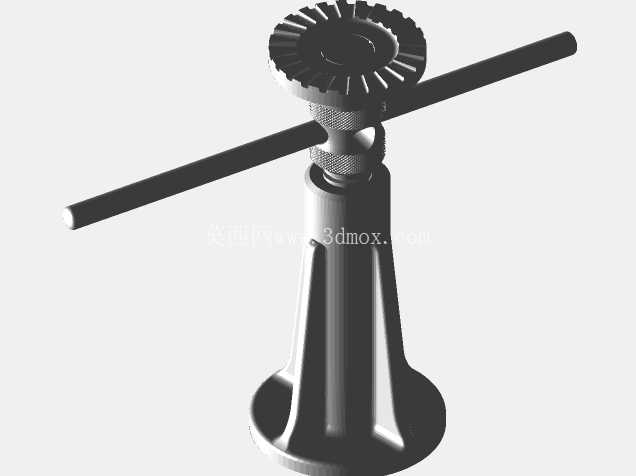

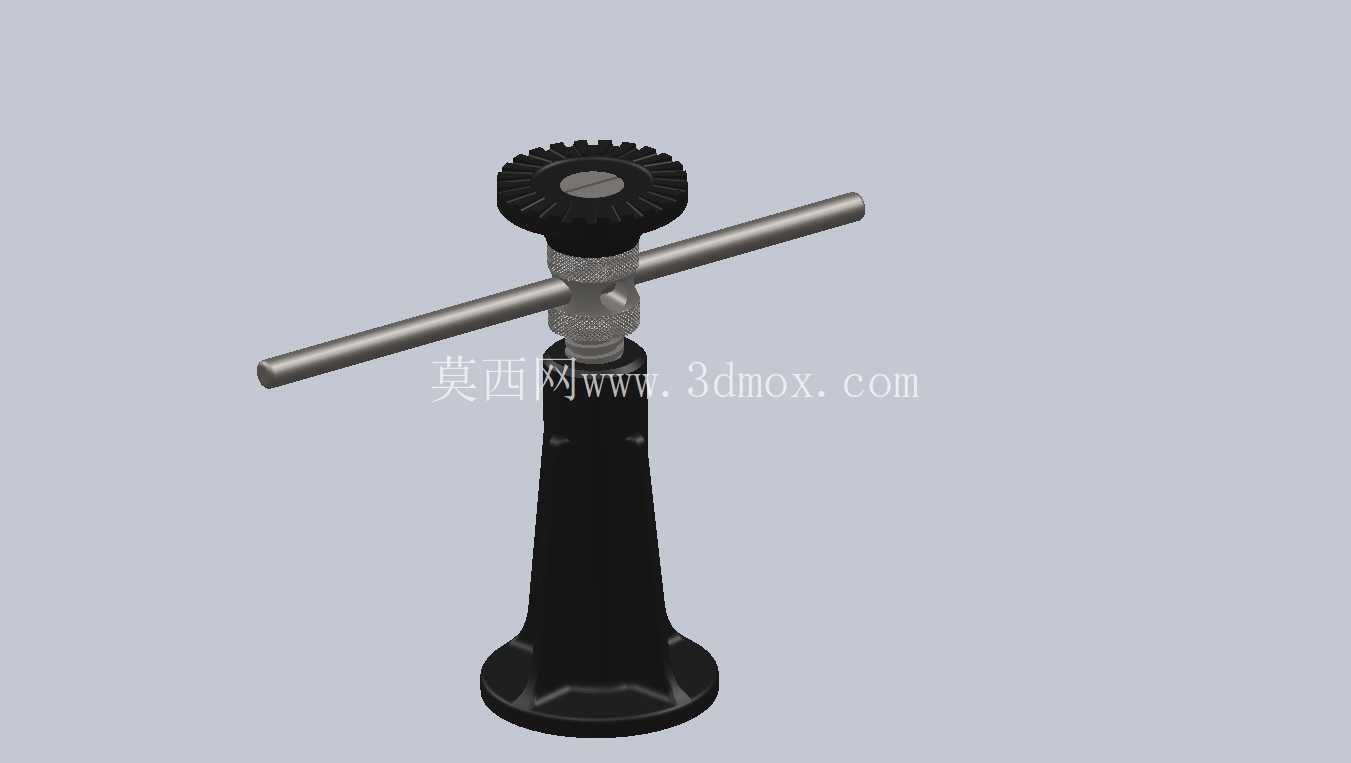

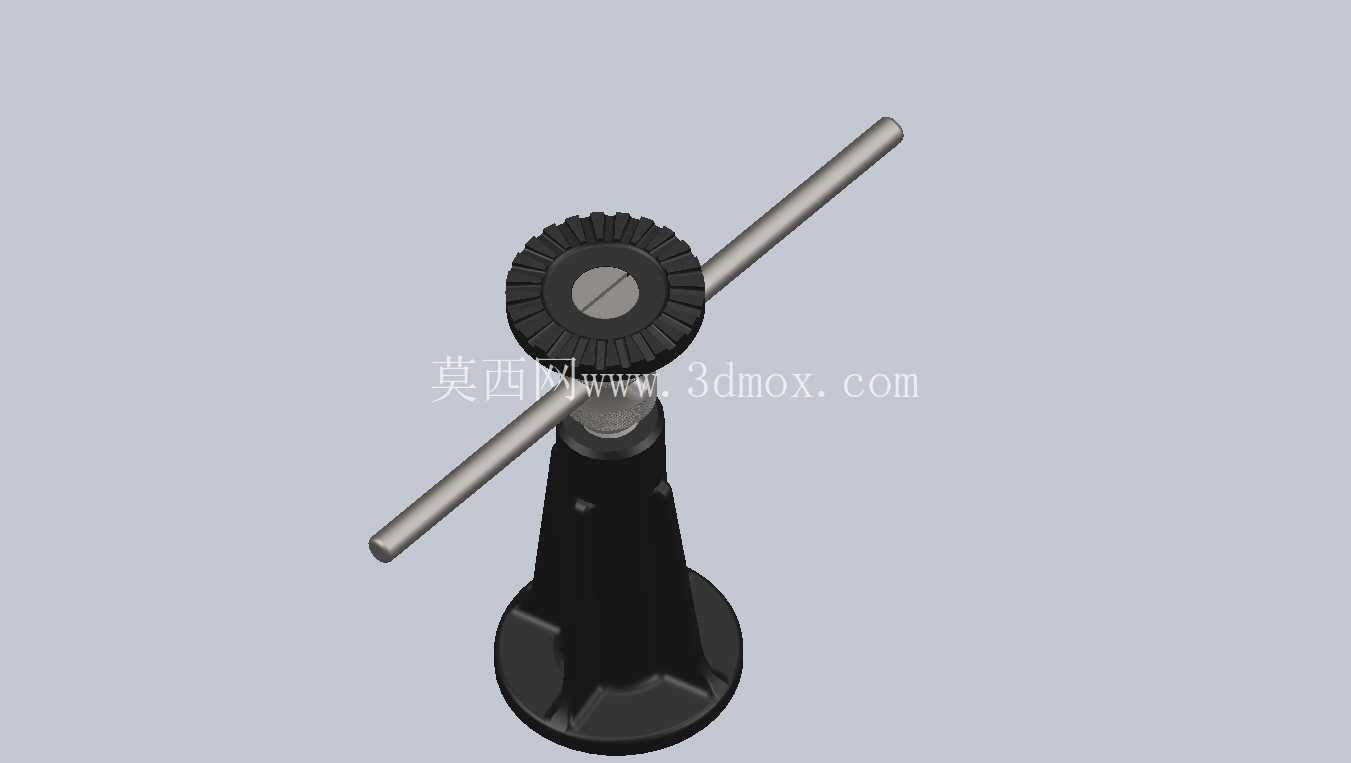

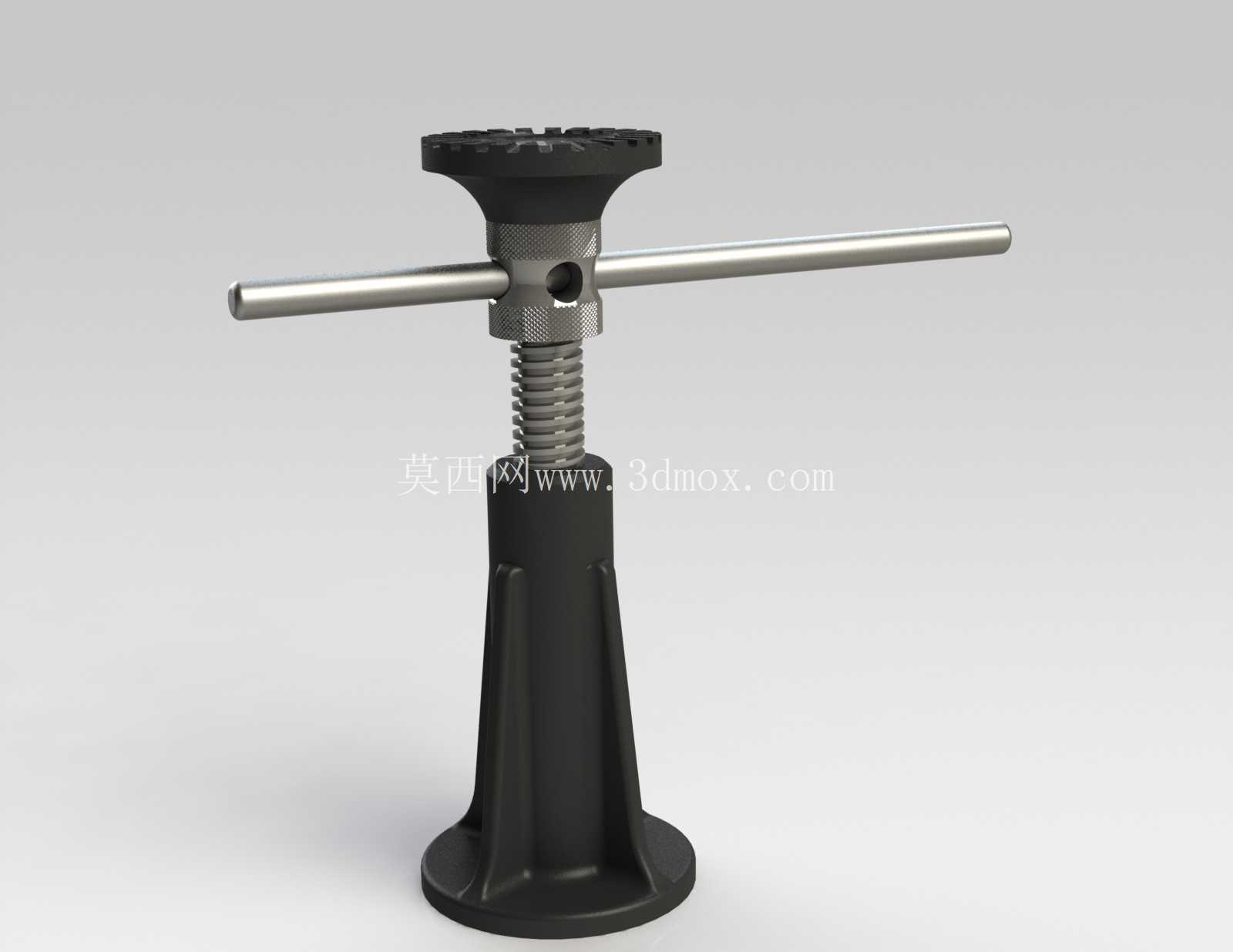

　　在设备检修、小型构件安装、工装调平的作业场景里，这类手动螺旋顶升工具的使用频率远高于液压类顶升设备，尤其是无外接动力源的野外作业、狭小空间内的重型构件微调场景，纯机械结构的螺旋顶升不存在液压油泄漏、密封件失效泄压的风险，作业可靠性更能满足现场需求。从结构设计逻辑来看，整个顶升机构的核心受力路径从顶部带防滑齿的承载托盘开始，通过梯形传动螺杆将竖向载荷传递到底部的铸造型底座，底座采用下宽上窄的锥台结构，底部接触面做了加大的外翻边设计，接触地面的端面预留了防滑纹理，确保在承受额定载荷时不会出现侧滑、倾覆的问题，底座内部加工有与传动螺杆匹配的梯形内螺纹，螺纹段的有效啮合长度经过载荷校核，避免螺纹牙受剪失效。顶部的操作横杆采用贯穿式设计，与螺杆上部的传动套采用间隙配合，操作人员可以根据作业空间的大小调整横杆的伸出长度，在需要大扭矩顶升重载时可以接长力臂，降低操作力度，横杆的两端做了滚花处理，避免施力时手打滑。顶部的承载托盘边缘做了一圈凸起的挡边，与被顶升构件接触的端面加工有径向防滑齿，防止顶升过程中构件偏移滑落，托盘与螺杆顶端采用球面铰接结构，允许被顶升面存在一定的角度偏差，不会因为接触面不平整导致螺杆受偏载弯矩，大幅延长螺纹副的使用寿命。

　　整个机构的传动采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，同时具备良好的自锁性能，当顶升作业到达指定高度后，不需要额外的锁止机构，依靠螺纹副的自锁特性就可以保持载荷位置，不会出现载荷回落的安全隐患，这一点在长时间的构件支撑作业中尤为重要。从安装边界来看，这类顶升工具的底座最大外径控制在常规作业坑、设备底座间隙的适配范围内，收拢状态下的整体高度满足低矮空间的伸入作业需求，最大顶升行程覆盖常规设备检修、构件调平的常用高度区间，不需要额外加装接长杆就可以完成大部分作业场景。

　　在实际使用中，这类螺旋顶升工具不仅可以单独用于重型设备的安装调平、车辆换胎时的支撑，还可以多个组合使用，配合水平仪完成大型构件的水平度校准，相比液压千斤顶，它的顶升高度可以实现毫米级的微调，在需要精确控制顶升高度的工装装配场景中优势明显。设计过程中对各个受力部件的应力集中位置都做了圆角过渡处理，底座的锥面与底部外翻边的衔接处、螺杆与托盘铰接的位置、操作横杆与传动套的配合位置都没有出现直角突变的结构，避免长期受交变载荷出现应力开裂。整个产品的外露金属部件都做了发黑防锈处理，适合在潮湿、多粉尘的车间、野外作业环境中长期存放使用，不需要频繁做防锈维护。

　　传动螺纹副之间预留了合适的配合间隙，既不会因为间隙过大导致顶升过程中出现晃动，也不会因为间隙过小在沾染粉尘后出现卡滞，日常维护只需要定期在螺纹副位置涂抹润滑脂就可以保持操作顺畅。在结构建模过程中，各个部件的配合公差都按照机械加工的常规精度设定，底座的内螺纹与螺杆的外螺纹采用中等精度配合，操作横杆与传动套的孔采用间隙配合，确保加工后可以顺利装配，不需要额外的修配工序。顶部的防滑齿采用均匀分布的径向直齿，齿高经过优化，既可以提供足够的防滑摩擦力，也不会因为齿过高导致被顶升构件的接触面出现压痕损伤。
