机床工作台居中定位压紧夹具结构

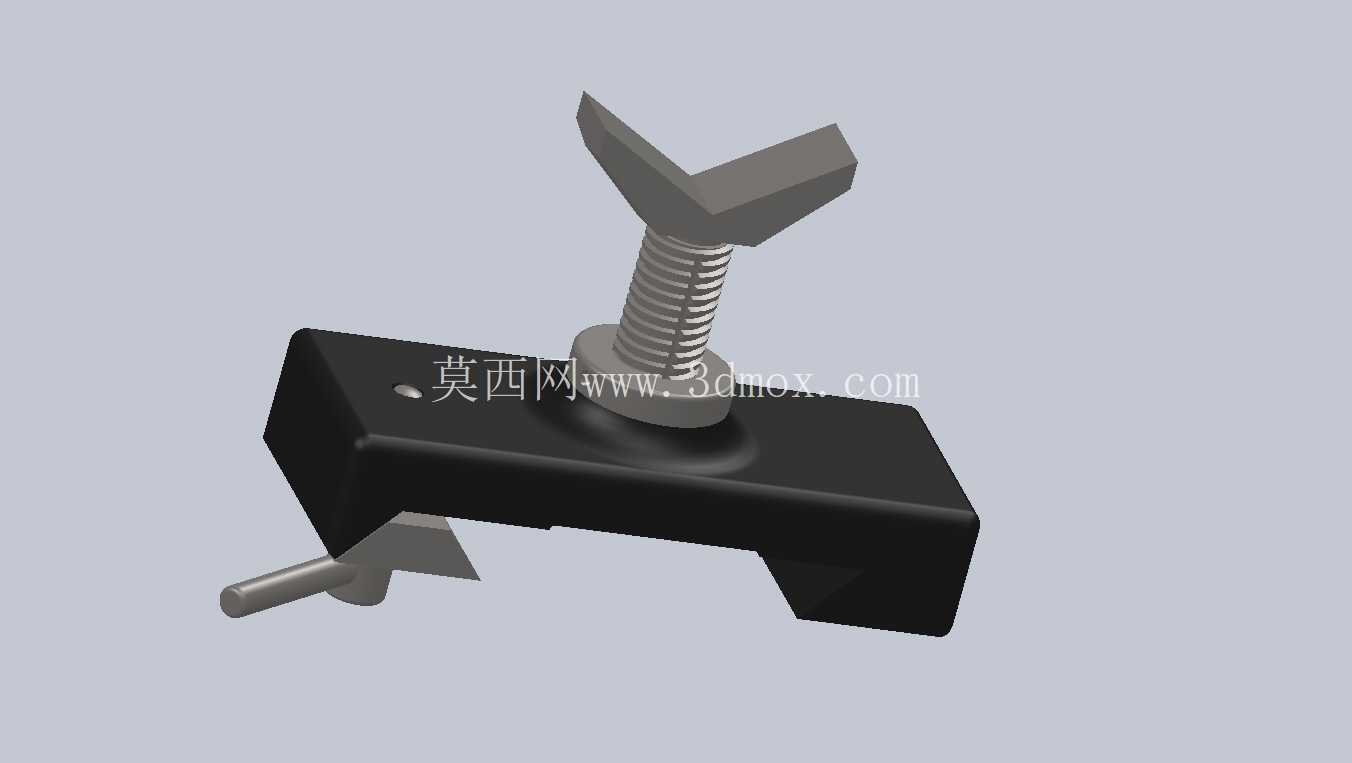

　　这款居中压紧定位结构，主要应用在小型机加工工位的工件快速装夹环节，常见于台式钻床、小型铣床的工作台面辅助装夹，也可适配工装检具的工件定位工位，解决小尺寸异形件装夹时定位偏移、压紧力不均的问题。结构整体采用C型夹座作为主体承载基础，夹座的开口槽可直接卡接在工作台T型槽边沿或者工装平台的侧边，无需额外打孔固定，适配10-25mm厚度的台板安装边界，安装时只需调整下部的顶紧螺杆，即可快速将整个夹具锁定在台面上，拆装移位无需额外工具，适配多工位小批量加工的快速换产需求。

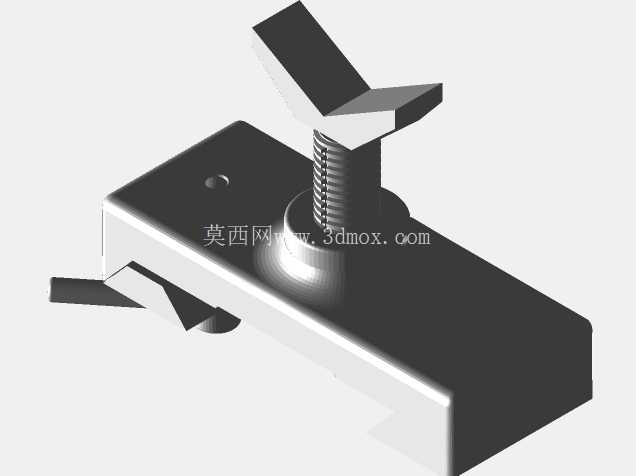

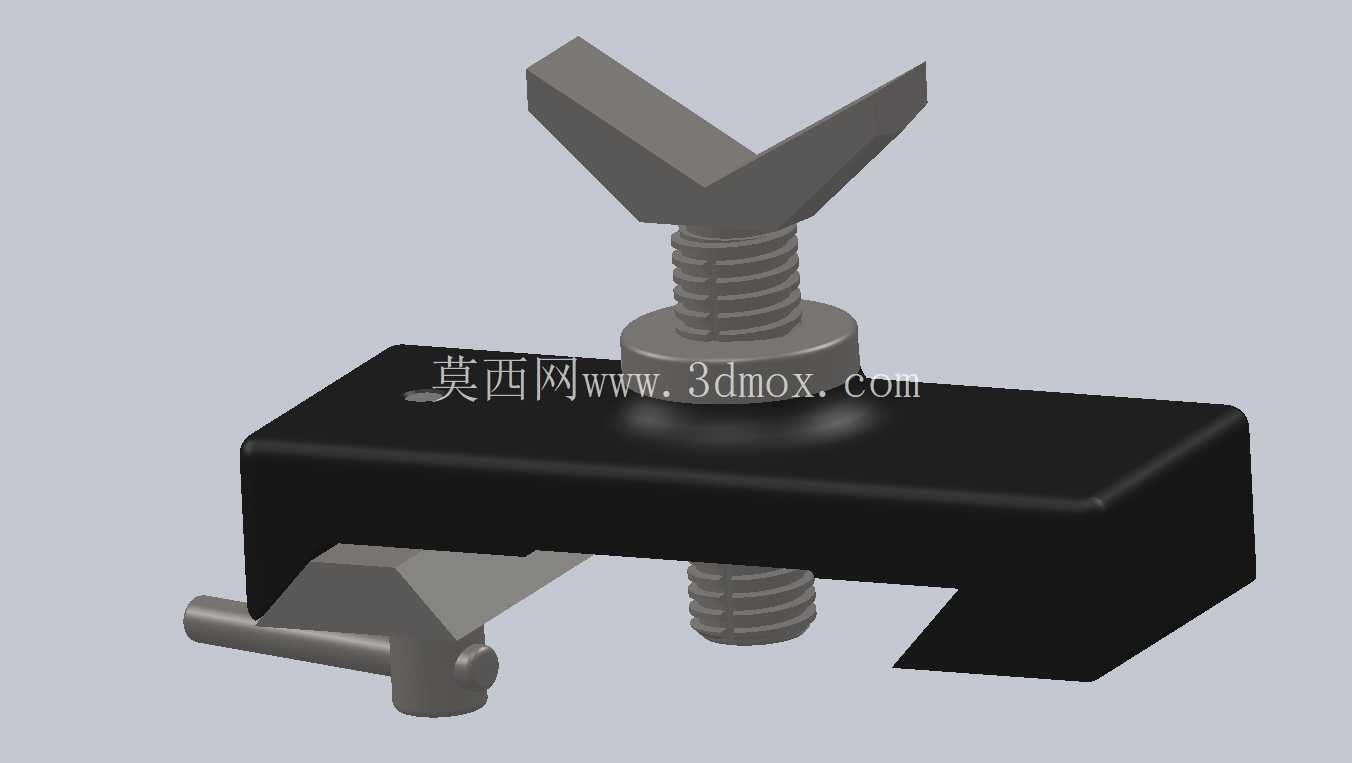

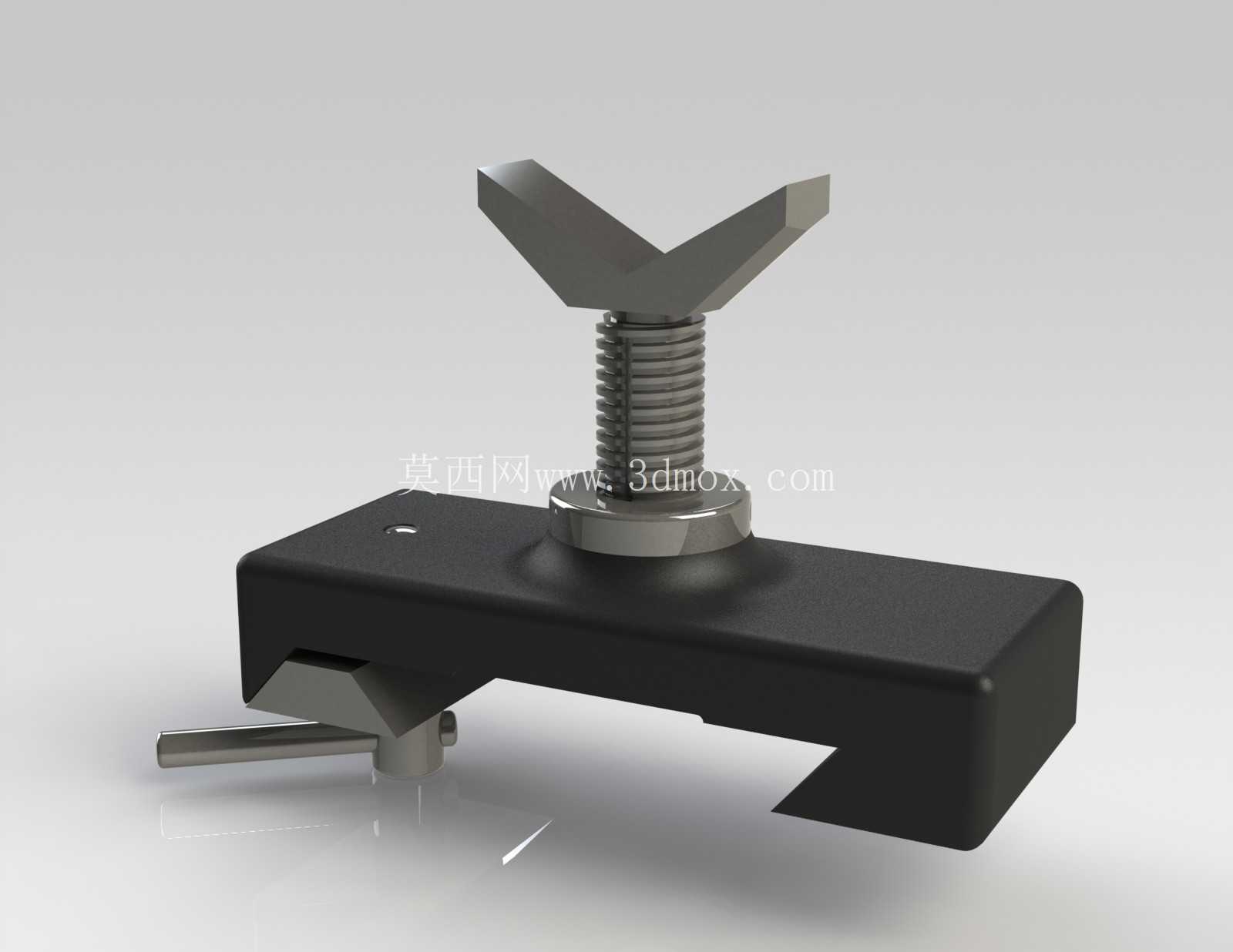

　　上部的压紧执行端采用V型蝶形螺栓结构，V型压头的开口角度为90度，可同时适配轴类零件的外圆定位压紧、平板类零件的边沿压紧，压头与螺杆之间采用活动铰接设计，压紧时压头可随工件表面角度自适应微调，避免局部压应力集中划伤工件表面，也能保证压紧面与工件表面充分贴合，防止加工过程中工件出现窜动。下部的锁紧顶杆采用带手柄的T型结构，手柄长度为35mm，操作人员无需借助扳手即可手动完成锁紧，顶杆端部做了圆弧钝化处理，锁紧时不会刮伤工作台面的镀层，长期使用也不会在台面上留下压痕。设计过程中优先考虑了操作的便捷性，整个夹具的操作行程控制在15mm范围内，从松开到装夹完成的操作时间不超过10秒，适合频繁拆装工件的加工场景。

　　夹座主体采用直角折弯结构，折弯处做了R3的圆角过渡，避免应力集中导致长期使用后夹座开口变形，夹座的两个压紧面平面度控制在0.05mm以内，保证安装后整体与台面的垂直度，避免压紧时出现侧向力导致工件偏移。V型压头的两个工作面做了网纹滚花处理，增大与工件接触的摩擦力，即使在铣削、钻削存在振动的工况下，也能保证工件不会出现滑移。螺杆采用梯形螺纹设计，螺距为2mm，具备良好的自锁性能，压紧后不会因为加工振动出现松脱，螺纹表面做了发黑处理，提升耐磨性能，长期反复松紧也不会出现螺纹滑牙的问题。

　　在实际应用场景中，这类夹具常成对使用，分别布置在工件的两个对称侧边，配合工作台的定位块使用，可实现工件的快速居中定位，无需反复打表找正，大幅降低小零件加工的辅助装夹时间。针对薄壁类零件的装夹需求，这款结构的压紧力可通过蝶形螺栓的拧紧力矩灵活控制，操作人员可根据工件的材质和壁厚调整压紧力度，避免装夹变形导致的加工尺寸超差。夹座的整体宽度为60mm，长度为80mm，安装后不会占用过多工作台面空间，在小型工作台面上可同时布置多组夹具，实现多工件同时装夹加工，提升小型设备的加工效率。结构的所有活动部件都预留了0.1-0.2mm的配合间隙，即使在加工现场存在切削液、铁屑的工况下，也不会出现卡滞问题，日常维护只需定期清理螺纹缝隙的铁屑，涂抹少量润滑脂即可保证长期顺畅使用。
