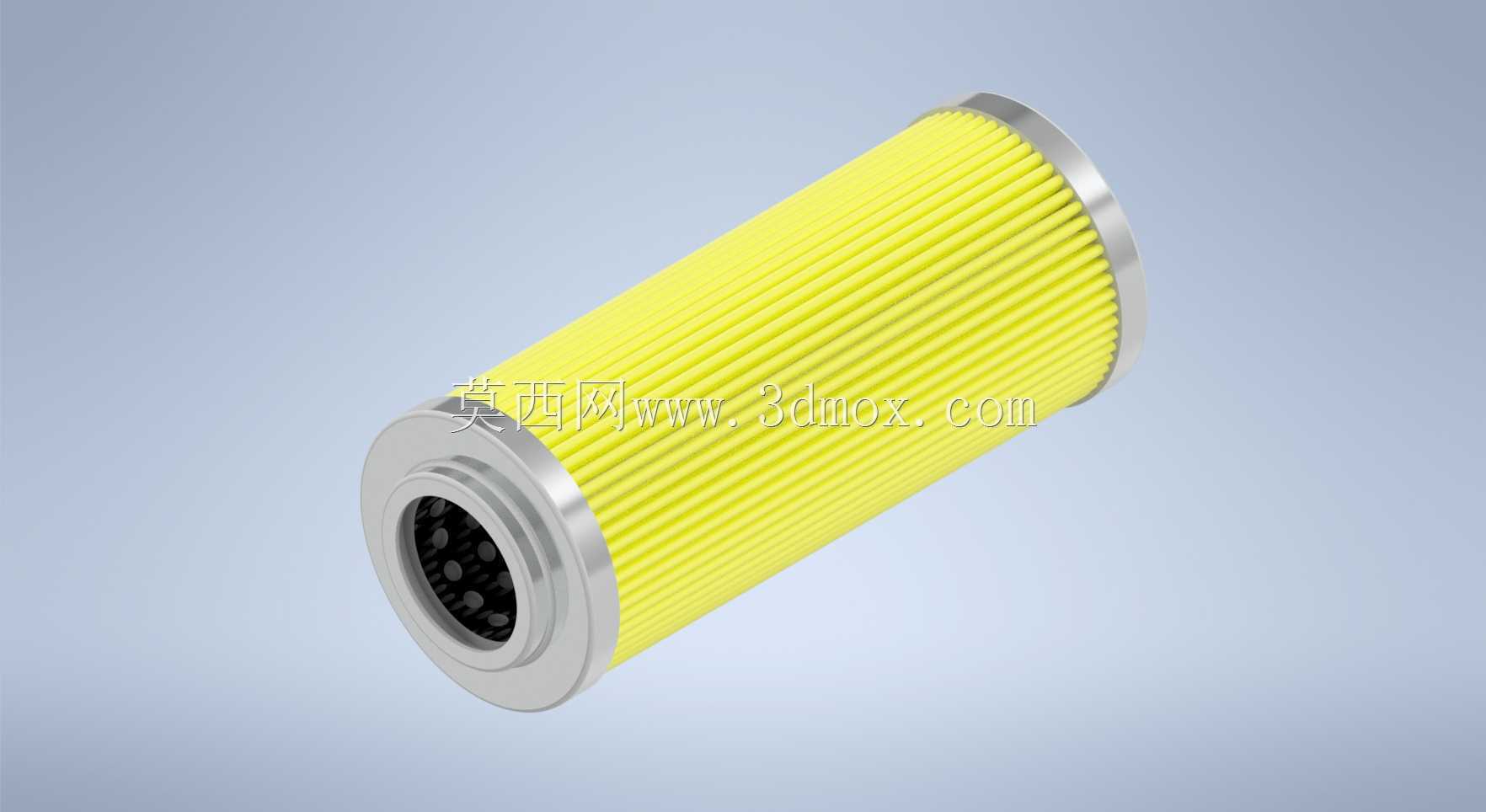

切削油过滤用折叠式金属端盖滤芯

　　在金属切削加工、液压系统润滑回路、内燃机油路清洁等场景中，这类折叠式过滤滤芯是保障介质清洁度的核心元件，其三维结构的还原精度直接影响后续选型匹配、安装校核以及过滤性能仿真的准确性。从实际工程应用来看，这类滤芯常被布置在油路的压力端或者回油端，拦截介质中混杂的金属切屑、橡胶磨粒、粉尘杂质等颗粒物，避免硬质颗粒进入摩擦副表面造成磨粒磨损，或是堵塞精密节流孔、阀芯配合间隙导致液压元件卡滞、润滑系统供油中断等故障。

　　从结构设计思路来看，该滤芯采用内外支撑骨架加折叠滤材的经典结构，两端的金属端盖采用冲压成型工艺，一端设计有带内螺纹或者卡接结构的接口，用于和滤座的安装位配合，另一端为封闭端，保证所有待过滤介质必须穿过滤材层才能流出，避免出现旁通短路的情况。滤材采用褶皱折叠设计，在有限的筒体空间内最大化拓展有效过滤面积，相比同外径的平网式滤芯，折叠结构的通流能力可以提升4-6倍，同时能容纳更多的杂质，延长滤芯的单次使用寿命。滤材内侧设置有冲孔金属支撑网，避免滤材在压差作用下被压溃变形，外侧可选设防护网，阻挡大尺寸杂质直接冲击滤材造成局部破损。

　　在安装边界与尺寸匹配层面，建模时需要重点校核几个关键尺寸：首先是端盖接口的配合尺寸，包括接口的内径、螺纹规格或者卡簧槽的位置尺寸，这直接决定了滤芯能否顺利装入现有滤筒，不会出现安装干涉或者密封失效的问题；其次是滤芯的整体外径，需要和滤筒的内壁保留1-2mm的环形间隙，保证介质可以均匀流经整个滤材表面，避免局部流速过高造成滤材冲蚀；第三是滤芯的总长度，要匹配滤筒的内部深度，保证安装后端盖处的密封圈能有合适的压缩量，通常压缩率控制在15%-25%之间，既保证密封效果，又不会因为压缩量过大导致密封圈永久变形失效。

　　实际选型应用中，这类滤芯的过滤精度通常根据下游元件的清洁度要求确定，比如用于伺服阀前置保护的滤芯精度需要达到3-5μm，用于普通机床润滑回路的滤芯精度可以选择10-20μm，而切削液循环系统的初滤滤芯精度可以放宽到50μm。建模过程中还原滤材的褶皱密度、折高参数时，需要结合额定通流量计算，通常每平方米有效过滤面积的额定通流量控制在10-20L/min，避免通流流速过高导致压降过大，触发旁通阀开启导致未过滤的介质直接进入下游回路。另外端盖与滤材的粘接密封结构也需要在模型中体现，实际生产中通常采用环氧树脂胶或者聚氨酯胶进行端封，粘接宽度不小于3mm，保证在0.5MPa的工作压差下不会出现脱胶渗漏的情况。

　　在设备维护层面，这类滤芯属于定期更换的易损件，三维模型的准确还原可以帮助运维人员提前确认备件的匹配性，避免出现备件尺寸不符导致的停机等待。同时在进行滤筒设计时，可以基于该滤芯模型进行流道仿真，优化滤筒的进出口位置，让介质在滤筒内部形成均匀的流场，避免出现局部死区导致杂质沉积，影响滤芯的有效使用寿命。对于液压系统集成设计而言，将该滤芯模型纳入整体装配中，可以提前校核安装空间，预留足够的滤芯更换操作空间，避免后续设备装配完成后出现滤芯无法拆卸更换的问题。
