DIY百瓦二氧化碳激光切割头结构

　　这套结构面向中小功率二氧化碳激光加工设备，重点还原100W级切割头在DIY机架、台式切割机、轻型雕刻裁切设备中的装配关系。激光头并不是单一筒状零件，而是把入射光路、聚焦镜座、调节机构、冷却与辅助气路、出光喷嘴等功能集中在一条可安装、可调整的轴线上。实际设备中，它通常悬挂在运动横梁的Z向滑座下方，随XY轴完成板材轮廓切割，也可在固定工位上用于薄金属、非金属材料的穿孔与切缝加工。

　　从外形上看，主体为长筒式镜筒，前端设置方形安装座，后端保留激光入射与侧向接口。筒身承担镜片容纳、光路封闭和外部夹持作用，直径方向需要给镜筒锁紧环、冷却接头、气管或传感器支架留出空间；前端方块则提供与Z轴滑板连接的基准面。安装边界不能只看总长，还要核对前端安装孔距、镜筒中心线到安装面的高度、喷嘴最低点到板材的安全距离，以及侧向接头在运动过程中是否与横梁、拖链、护罩发生干涉。

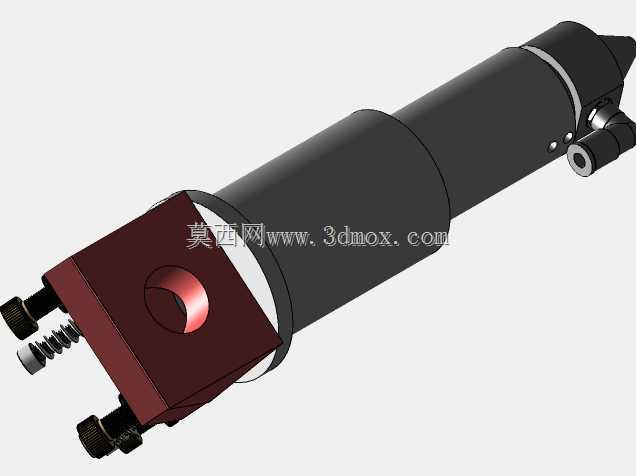

　　设计思路上，前端方形座承担定位和微调双重作用。图中可见两组带弹簧预紧的调节螺钉，分别作用在镜座或喷嘴座附近，用于补偿加工和装配误差。激光切割对同心度敏感，聚焦光斑若偏离喷嘴孔中心，会造成切缝一侧过烧、另一侧挂渣，甚至打坏喷嘴。弹簧提供持续反力，螺钉提供精确顶推，这种结构虽然简单，但在自制设备中便于现场校准：先粗调镜筒轴线，再通过低功率打点观察光斑位置，最后锁紧固定件。工程建模时需要把螺钉行程、弹簧压缩量、锁紧螺母位置都表达清楚，否则实物装配后可能出现调节量不足或松动回弹。

　　镜筒内部的核心是聚焦镜片安装位。CO2激光波长为10.6μm，常见聚焦镜多采用ZnSe材料，镜片不能与钢件直接刚性磕碰，因此镜座中应预留密封圈、压圈和垫片空间。模型虽然外观以筒身为主，但结构设计时必须考虑镜片从上端或下端装入的顺序，以及压盖旋紧后不会压迫光学元件。镜筒内径、台阶高度和压圈螺纹决定了可兼容的镜片直径与焦距；焦距又直接影响喷嘴到材料表面的距离。百瓦级设备常用较长焦距兼顾切深与焦深，若改装短焦距镜片，切割薄板时线条更细，但对Z向高度波动更敏感。

　　前端出光区域将聚焦光束引导至喷嘴孔，同时输送辅助气体。切割亚克力、木板、皮革等材料时，辅助气可以吹走烟尘和熔融物，降低镜片污染；若加工薄金属，还需要更高压力和更稳定的气路。喷嘴孔与光路必须同轴，气孔过小会限制气流，过大则降低气体集中度。模型中前端红色方块中央的圆孔对应光路和气嘴区域，周围结构应保证气路密封，避免高压气体从调整间隙泄漏。实际选型时，还要根据材料厚度调整喷嘴口径、气压和离焦量，这些参数虽不属于几何模型，却决定了结构接口是否够用。

　　筒身后部和侧面的接口对应入射、冷却或气路连接需求。大功率激光通过镜片时会产生热漂移，即使是百瓦级DIY设备，镜筒、镜座和喷嘴附近也应考虑散热路径。若采用水冷环，接口方向要便于软管布置，弯曲半径不能过小；若采用风冷，则应在护罩内保留流动空间。侧向伸出的小轴座和接头类特征在三维装配中很容易被忽略，但它们往往是现场干涉的主要来源，尤其是切割头随Z轴快速升降时，接头外轮廓、六角螺母和软管接头都要纳入运动包络检查。

　　在整机布局中，该切割头适合安装在具有Z向高度调节的滑板上。Z轴行程不仅要满足材料厚度，还要包含自动对焦、初始穿孔抬升、手动换喷嘴和护罩避让距离。镜筒夹持位置宜靠近重心，前端方块承受喷嘴碰撞和气管拉力，后端筒身不宜采用单点薄环抱紧。建模时可把切割头作为独立子装配，再与Z轴滑块、拖链、风管、水冷管和限位开关共同检查。对自制设备而言，这种模块化处理有利于后续更换不同焦距镜筒、不同长度喷嘴或增加防撞开关。

　　结构细节上，外露螺纹件需要表达有效旋合长度，弹簧两端应落在可靠沉座内，调节螺钉头部最好预留内六角或手拧空间。前端喷嘴属于易损件，应设计成可快速拆卸形式；镜筒压盖则需要工具防松，但不能频繁受力导致镜片偏斜。所有黑色筒段、红色安装座和金属接头在装配中材质不同，热膨胀和表面处理也不同，配合面不宜盲目追求过盈。光学件附近优先采用定位面加轻压固定，运动振动较大的位置再增加锁紧螺母或防松胶。

　　该结构的价值在于把激光加工末端执行器的关键约束集中呈现：光路要直，镜片要可换，喷嘴要同轴，气路要密封，调节要稳定，安装边界要清楚。对于结构设计人员，可在此基础上完善水冷套、电容调高、防撞法兰和快换喷嘴；对于设备选型人员，可据此判断切割头与Z轴、横梁、板材厚度及辅助系统的匹配关系；对于三维建模从业者，则需要在外观之外补足装配顺序、运动空间和接口尺寸，使模型不仅能展示，还能指导实际搭建与改造。
