集装箱式中型散货储存发射架布局设计

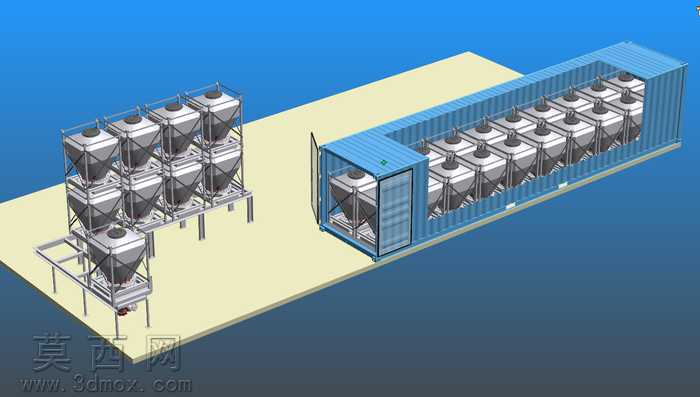

本作品采用三维参数化建模方式完成整体布局设计，首先依据40英尺标准货运集装箱的内外部尺寸参数搭建集装箱主体框架，还原集装箱波纹侧板、双开仓门、顶部封板、底部承重梁的标准结构特征，建模过程中严格遵循集装箱实际制造的尺寸公差要求，确保内部可用空间的计算精度符合工程实际。针对中型散货储存单元，建模时逐一还原锥底料仓的上部方形储料段、下部锥形出料段的结构形态，配套设计支撑料仓的多层型钢支架，支架的横梁、立柱连接节点均按照实际焊接装配的结构逻辑搭建，保证料仓排布后载荷传递路径清晰合理。整体布局设计阶段，分别完成外置料仓组与集装箱内置料仓组的排布规划：外置区域采用多层堆叠式排布，通过分层支架将锥底料仓沿竖向分层布置，最大化利用竖向空间减少占地面积；集装箱内部采用单排顺向排布，料仓沿集装箱长度方向依次排列，预留出料操作通道与设备检修空间，同时匹配集装箱门的开启范围，确保料仓进出与日常操作无干涉。材质渲染环节，为集装箱主体赋予工业蓝的波纹金属材质，模拟真实集装箱的漆面质感与板材凹凸纹理；为锥底料仓赋予哑光不锈钢材质，还原工业储料设备的金属磨砂质感，出料口位置搭配深色工程塑料材质的卸料阀结构；支撑支架赋予碳钢喷漆的浅灰色金属材质，地面采用浅米色工业地坪材质，通过光影渲染突出整体布局的空间层次感，清晰展现各部件的位置关系与装配逻辑。设计过程中充分考虑储运场景的实用性，兼顾散货储存的容量需求与集装箱转运的适配性，既保证外置固定储存场景下的空间利用率，也满足集装箱集成后可整体转运的移动作业需求，锥底料仓的倾斜角度经过反复调整，确保散料能够依靠重力顺畅出料，避免物料堆积残留，支架的排布间距经过优化，保证人员可在料仓间隙完成设备巡检与出料操作，整体模型结构完整，各部件无几何干涉，可直接用于储运方案展示、工程布局参考与后续细化设计的基础框架。
