高密度塑料叉车托盘周转集装箱设计

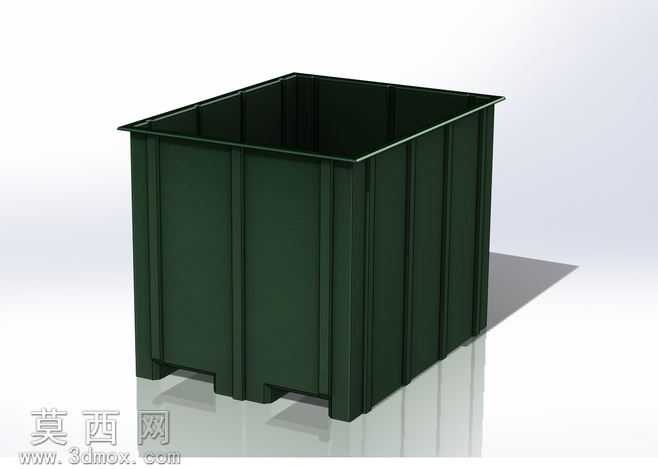

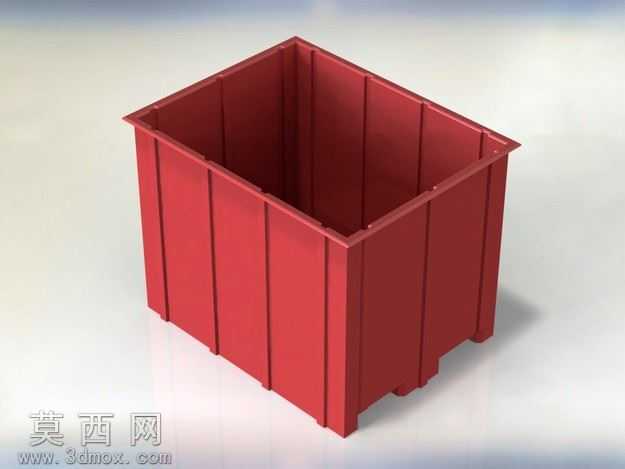

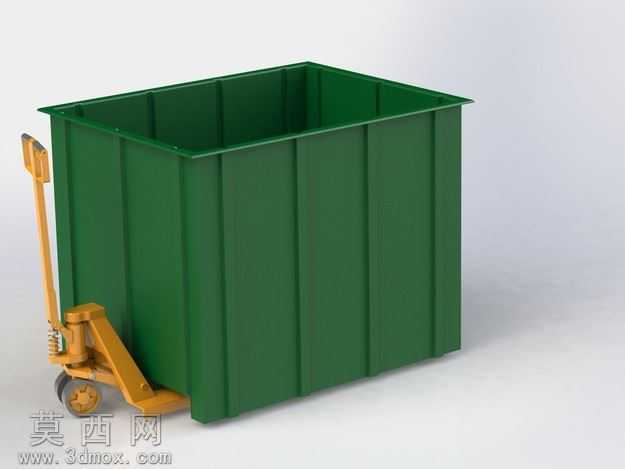

本模型为适配叉车及托盘杰克的仓储周转用箱式容器，整体采用三维参数化建模方式完成，建模过程中严格遵循工业物流容器的实际尺寸规范，精准还原60×46×48规格的外部轮廓与内部容纳空间。建模阶段首先绘制箱体底部的叉车进叉槽结构，确保槽位间距、高度完全匹配标准手动液压叉车与电动托盘车的叉齿尺寸，底部支撑脚采用一体化加强筋布局设计，既保证堆垛时的承重稳定性，又避免应力集中导致的结构破损。箱体侧壁采用竖向加强筋与横向围边结合的结构设计，竖向筋条从底部支撑位置一直延伸至箱体顶部翻边处，有效提升侧壁抗挤压能力，避免满载堆垛时出现侧壁鼓胀变形；顶部外翻边做圆弧过渡处理，既去除尖锐边角防止使用过程中剐蹭操作人员，又强化了箱口的结构强度，方便机械抓手抓取搬运。材质设置上选用高密度聚乙烯材质参数，渲染时还原深墨绿色的工业塑料外观质感，表面设置细微的磨砂颗粒纹理，模拟真实注塑成型的塑料表面效果，同时添加适当的环境反射，让模型渲染效果更贴近真实工业产品的视觉表现。内部腔体做光滑处理，建模时预留了0.3%的拔模斜度，完全符合注塑模具的生产工艺要求，确保该设计可直接对接注塑生产环节。箱体底部的支撑结构采用九脚式布局，四个角位与边中、中心位置均设置支撑脚，保证空箱堆叠时上下箱体能够精准嵌合，不会出现滑移倾倒的问题，同时支撑脚的高度预留了足够的叉车作业空间，无论是手动叉车还是机械搬运设备都能顺畅完成叉取作业。设计过程中充分考虑物流周转场景的实际需求，箱体整体无多余外凸结构，最大化提升仓储空间利用率，侧壁的加强筋布局经过受力仿真验证，在满载额定重量货物时，侧壁变形量控制在工业允许范围内，底部支撑结构的承重能力满足多层堆垛的使用要求，整体结构兼顾了生产工艺可行性与实际使用的耐用性，可广泛应用于生产车间零部件周转、仓储货物集装、物流运输配载等多个场景。
