帕克南入口抽水泵站及配套用房结构设计

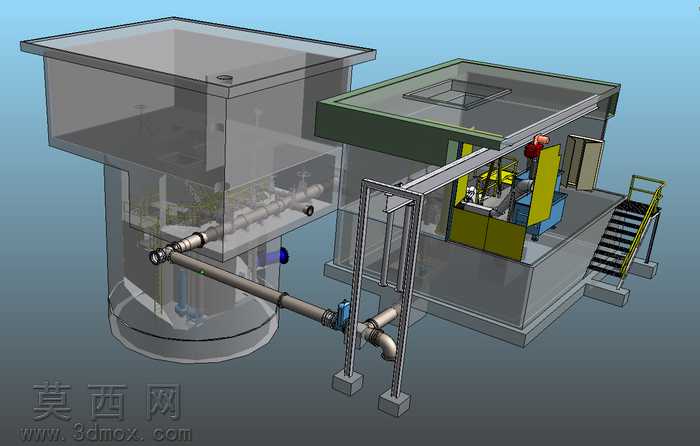

本作品为帕克南入口抽水泵站及配套放映用房的三维建模设计，整体采用半透明剖切展示的方式，清晰呈现泵站地下储水结构、地上设备用房的完整布局与内部构造。建模过程中，首先对泵站的圆柱形地下集水结构进行精准还原，通过半透明材质设置，直观展示内部竖向输水管道、潜水泵组的安装位置与排布逻辑，清晰呈现水流从进水口汇入集水井、经泵组加压后通过横向输水管道向外输送的完整路径，管道上的阀门、法兰、计量仪表等附属构件均按照实际工程比例逐一建模，还原管线连接的密封结构与支撑固定方式。地上配套用房部分，建模时还原了建筑的围护结构、屋面检修口、外部钢梯与操作平台，内部通过分层建模展示设备机组的摆放布局、管线桥架的走向、操作空间的预留设计，设备机组的电机、泵体、控制柜体均做了细节还原，不同功能构件采用差异化材质区分：输水管道采用金属哑光材质模拟镀锌钢管质感，建筑墙体采用半透明磨砂材质兼顾内部结构展示与建筑轮廓呈现，设备机组采用对应工业配色区分功能模块，钢梯与支架采用金属拉丝材质还原钢结构质感。设计过程中兼顾了工程实用性与展示直观性，通过剖切视角的选择，既完整保留了泵站与配套用房的外部建筑形态，又清晰展现了水处理、输水的核心工艺流程，各构件的连接节点、支撑结构均做了符合工程规范的建模处理，可直观了解抽水泵站的整体布局、设备配置与管线走向，为同类泵站的布局设计、施工交底提供直观的三维参考，模型整体结构逻辑清晰，材质区分明确，能够完整呈现抽水泵站从地下储水到地上设备操控的全流程构造细节。
