螺旋上料配套砂清洗处理设备结构

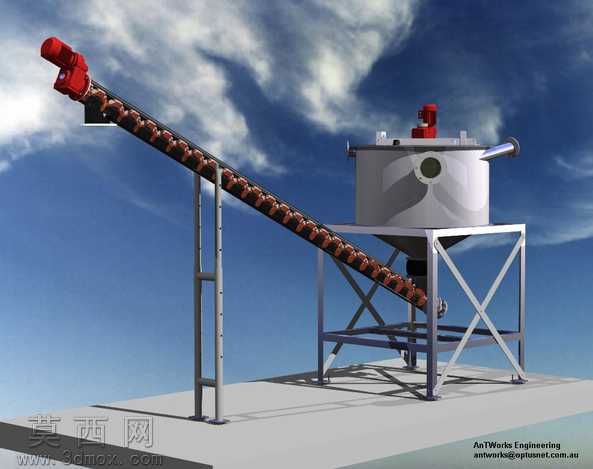

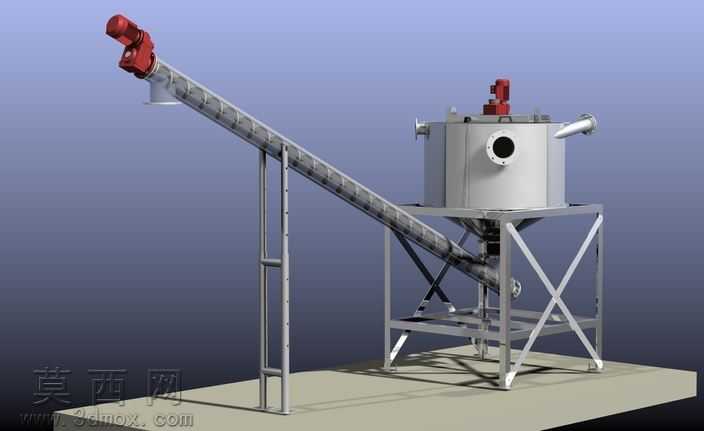

本作品为面向砂料清洗作业的成套处理设备三维建模成果，建模过程中严格遵循工业设备实际生产制造的尺寸比例逻辑，对整套设备的两大核心组成部分——倾斜式螺旋输送上料机构、立式储料清洗罐体进行了全参数化的结构还原。在建模环节，首先完成螺旋输送机的细节搭建：从端部驱动电机的安装法兰、减速机连接座，到倾斜布置的U型输送槽体、内部连续螺旋叶片、等距分布的尼龙衬垫支撑结构，再到槽体侧面的高度可调立式支撑腿、底部防滑固定脚垫，每一处结构都按照实际装配关系完成约束配合，确保螺旋叶片与槽体内壁的间隙符合物料输送的工程要求，避免出现卡料、漏料的结构设计缺陷。针对核心的砂清洗罐体部分，建模时还原了顶部驱动搅拌机构的安装座、罐体侧面的进料对接管口、溢流导出管口、罐体下部的锥斗集料结构，以及承托整个罐体的方管焊接桁架支架，支架的斜向加强筋、底部横撑连接结构都按照钢结构承重设计的规范完成建模，还原了真实焊接机架的受力结构特征。材质与渲染环节，针对不同部件的实际工业用材赋予对应材质：驱动电机部分采用哑光铸铁红漆材质，输送槽体、罐体、机架采用工业磨砂不锈钢与碳钢喷银材质，螺旋叶片采用耐磨合金钢材质，支撑脚垫采用防滑橡胶材质，渲染时采用户外天光环境，模拟设备在室外作业场地的光影效果，通过柔和的阴影投射突出设备的立体结构层次，清晰展现各部件的装配位置关系。设计思路上，整套设备围绕钢砂清洗的连续作业需求搭建，螺旋输送机以合适倾角布置，可将低位堆放的待清洗钢砂匀速输送至高位清洗罐内，避免人工上料的效率损耗，清洗罐的锥斗结构可方便清洗完成后的砂料集中卸料，桁架支架的高度预留了后续接料设备的安装空间，整套结构布局紧凑，物料流转路径顺畅，无冗余结构设计，可直接用于砂处理生产线的方案展示、结构校核与后续工程出图参考。
