注塑模具用四型腔滑块式定位圈结构

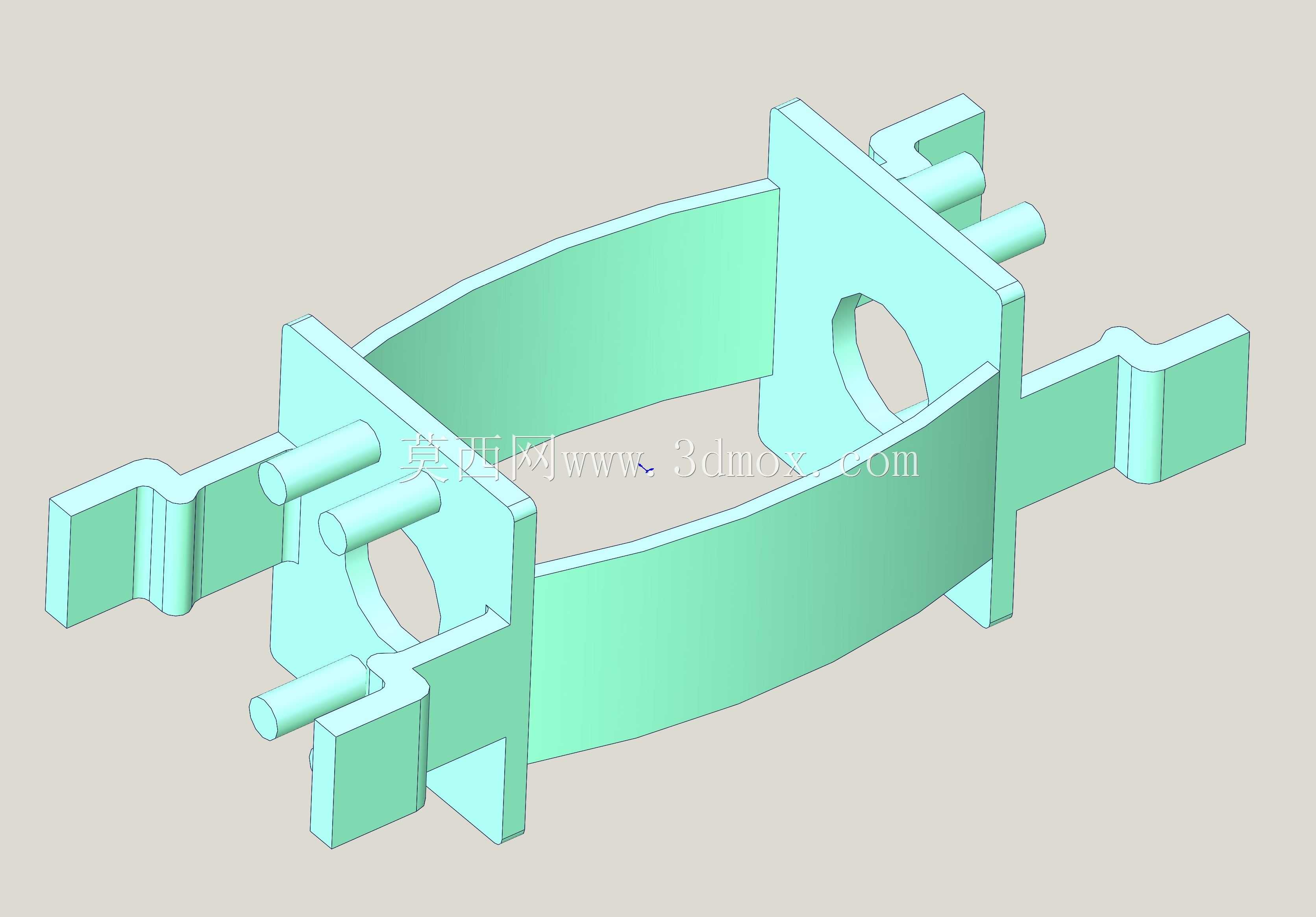

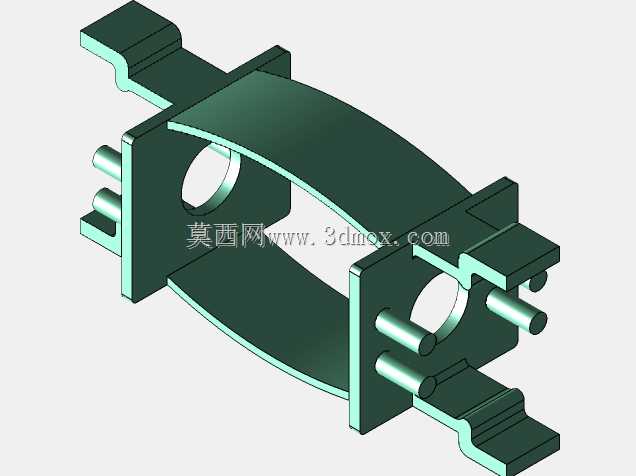

在注塑成型生产场景中，定位圈是模具与注塑机射嘴实现精准对中衔接的核心配套部件，直接影响熔融塑料注入型腔的同轴度精度，若定位偏差过大，会出现射嘴溢料、浇口偏移、塑件充填不均甚至模具损伤等问题，是注塑模具安装调试环节不可或缺的功能结构。这款定位圈针对中小型塑料件批量生产需求设计，适配四型腔模具布局，每个独立型腔配套两组侧向滑块结构，能够在开模阶段完成塑件侧向倒扣结构的同步抽芯动作，避免成型后塑件脱模时出现卡滞、拉伤等缺陷，大幅提升多型腔模具的生产稳定性与成品合格率。从功能特性来看，该定位圈采用半环抱式主体结构，主体环面预留的同轴通孔用于与注塑机定位法兰配合，保证模具安装时的中心定位精度，两侧延伸的带凸耳安装位可通过紧固件与模具定模板牢固锁合，避免生产过程中受射嘴反复冲击出现移位；环体两侧对称分布的多组圆柱导向柱，用于与滑块抽芯机构实现滑动配合，为滑块的往复抽芯动作提供精准导向，保证抽芯行程的同轴度，避免滑块运动卡滞磨损。设计过程中，充分考虑多型腔模具的受力均衡性，整体结构采用对称式布局，让射嘴注射时的压力能够均匀传递到各个型腔，减少局部应力集中导致的模具变形；安装边界设计上，定位圈的环体内径适配常规中小型注塑机的射嘴定位尺寸，两侧安装凸耳的孔位间距符合标准模架的安装孔位规范，无需额外改孔即可直接适配对应规格的标准模架，降低模具装配的适配成本；导向柱的直径与伸出长度经过匹配计算，既保证滑块抽芯行程满足塑件倒扣的脱模距离要求，又避免导向柱过长导致模具整体厚度增加，适配注塑机的最大模厚安装参数。实际生产应用中，这款定位圈配套的四型腔结构可一次成型四个同规格塑料件，搭配每个型腔的双滑块设计，能够成型带有侧向孔位、卡扣结构的复杂塑料件，常见于小型家电塑料配件、消费电子塑料外壳、日用塑料扣件等产品的注塑生产，在保证成型精度的同时，有效提升单模生产效率，减少人工辅助脱模的工作量，适配自动化注塑生产线的连续生产需求。结构细节上，定位圈的主体环面做了加厚处理，能够承受注塑机合模时的压应力与射嘴的反复接触冲击，长期使用不易出现变形磨损；导向柱与滑块配合的面预留了润滑槽安装位，可定期加注润滑脂减少运动磨损，延长模具配件的使用寿命，整体结构兼顾定位精度、抽芯导向功能与安装适配性，能够满足多型腔注塑模具长期稳定生产的使用需求。
