端子注塑成型精密塑料模具结构

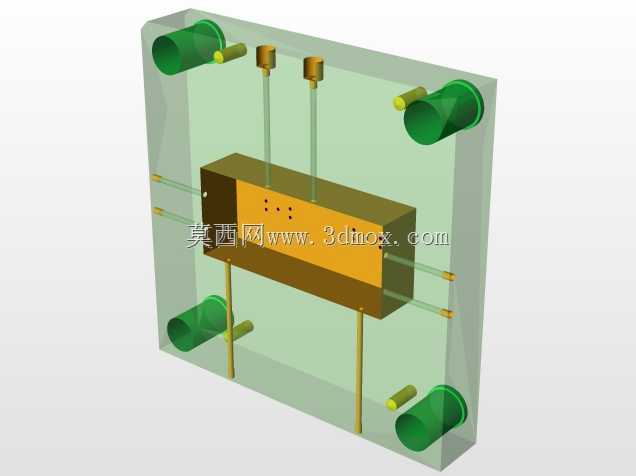

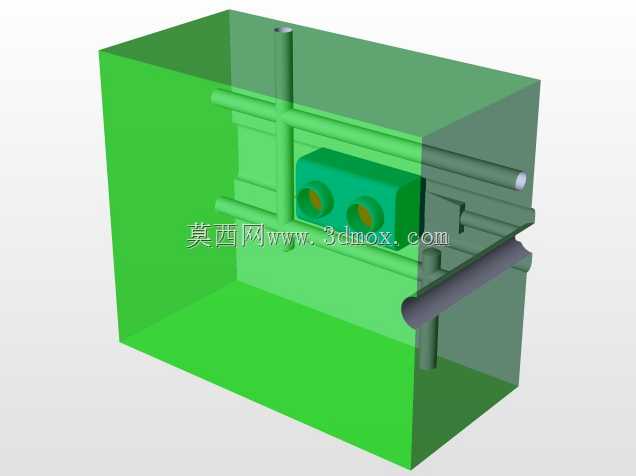

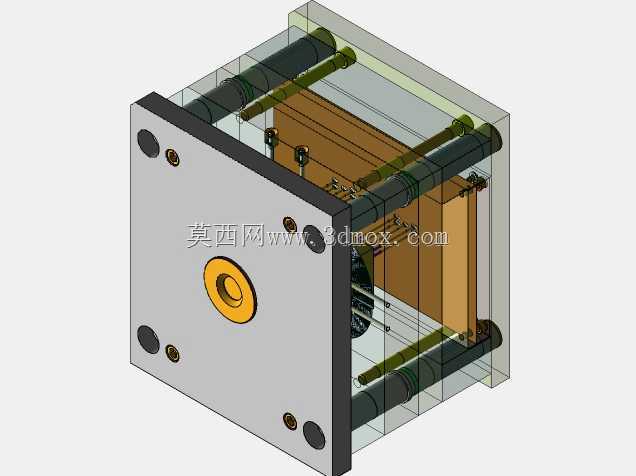

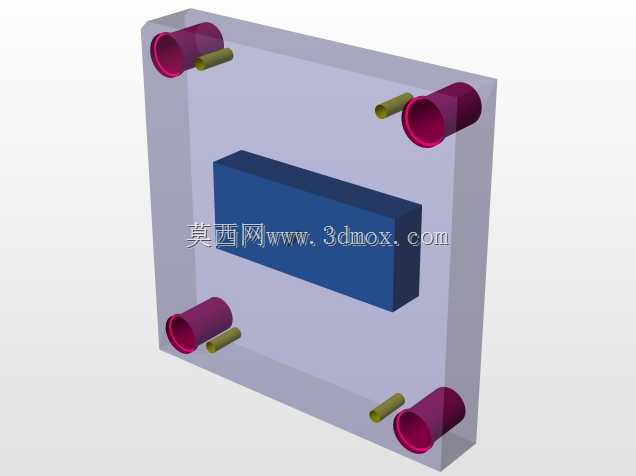

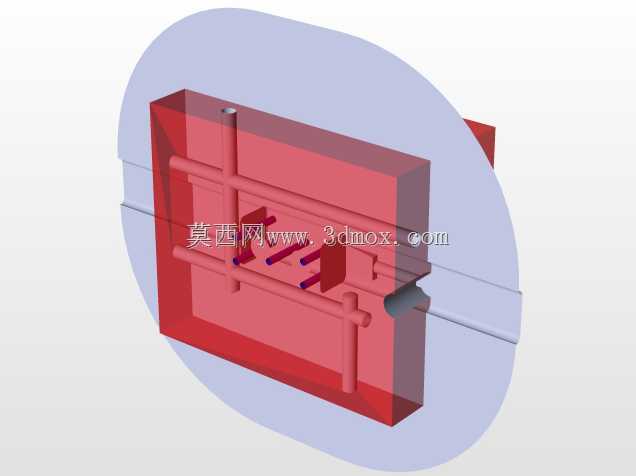

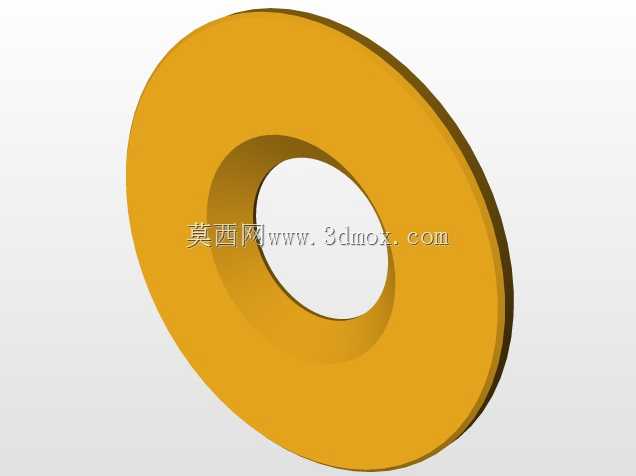

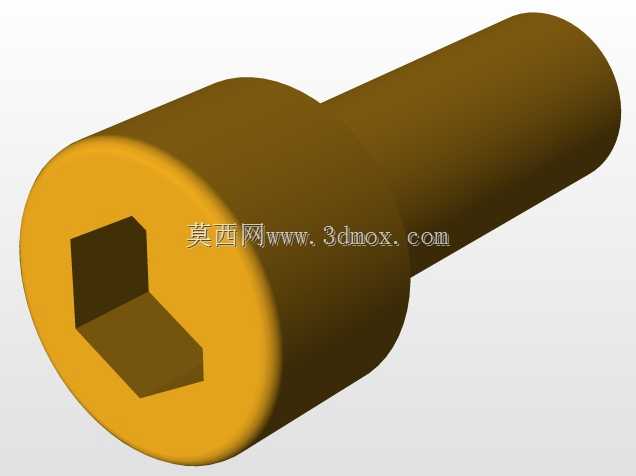

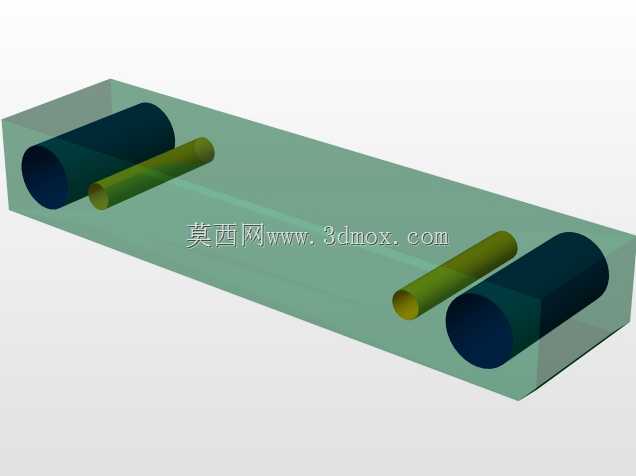

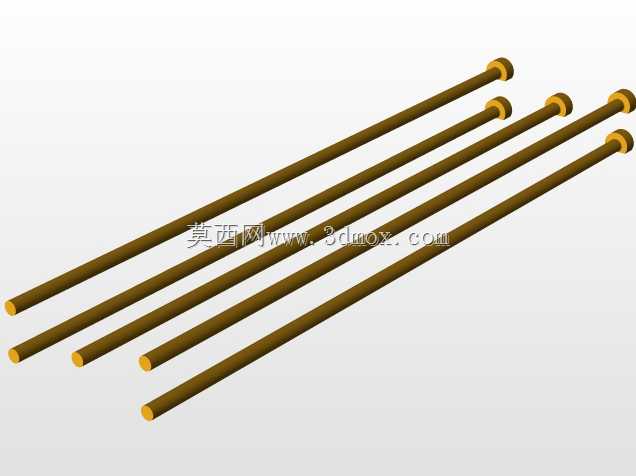

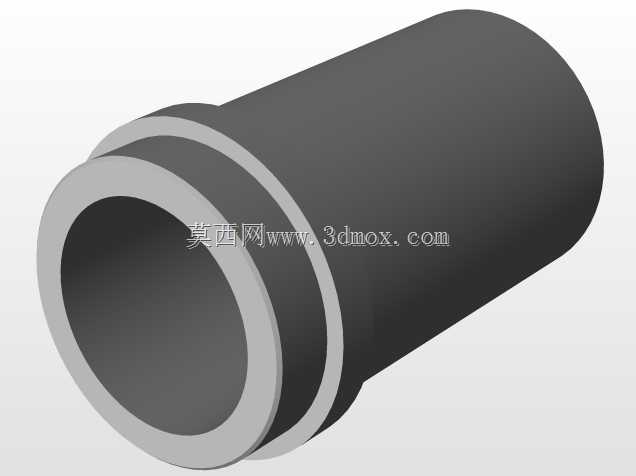

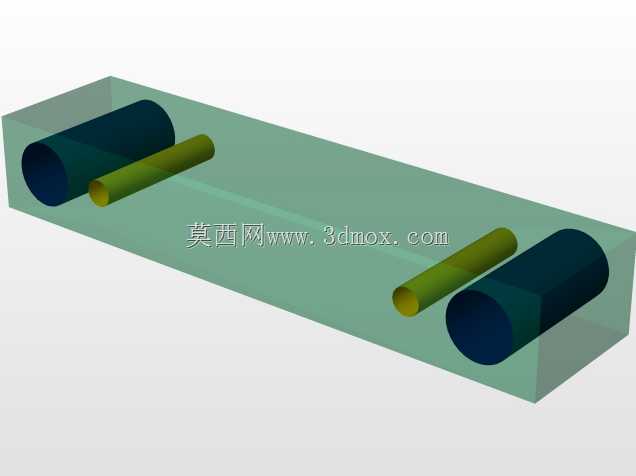

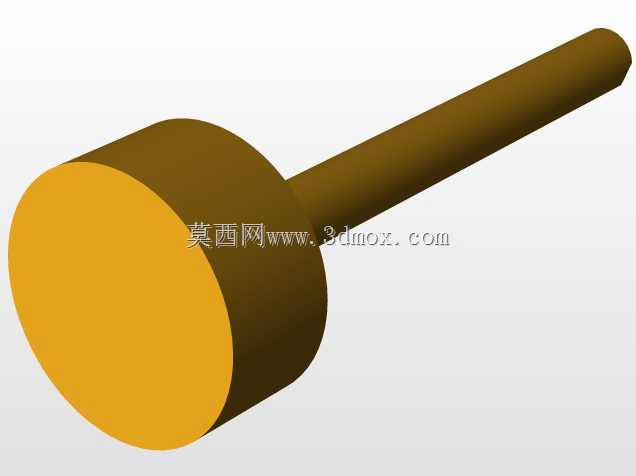

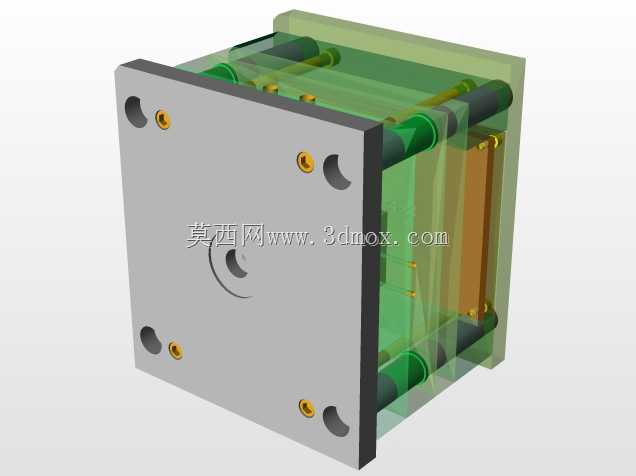

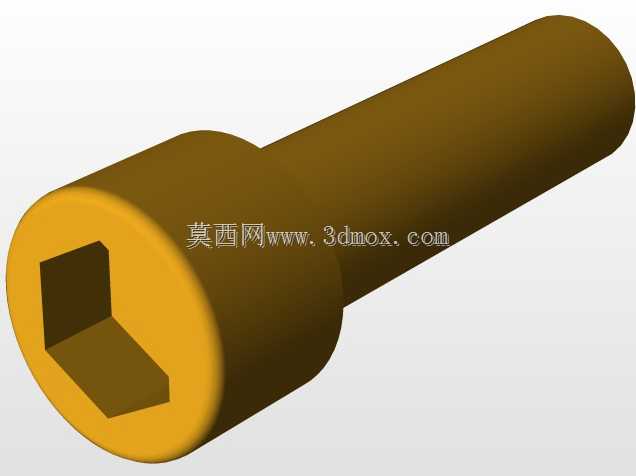

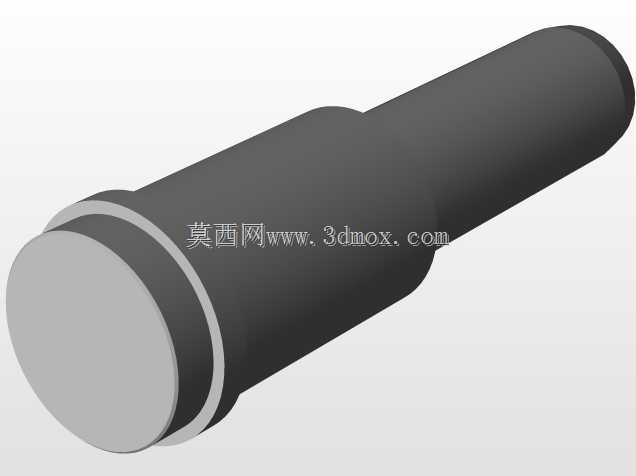

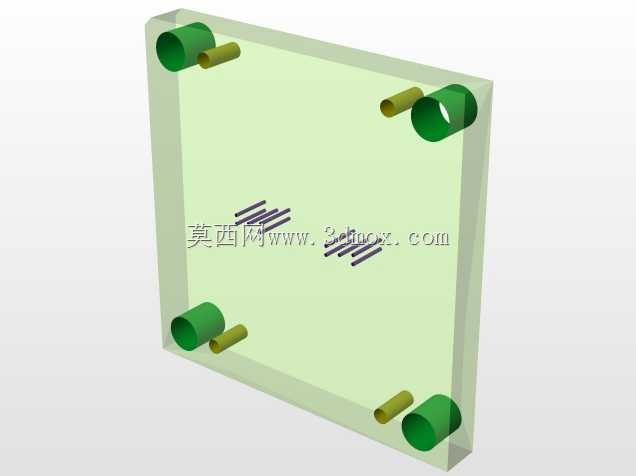

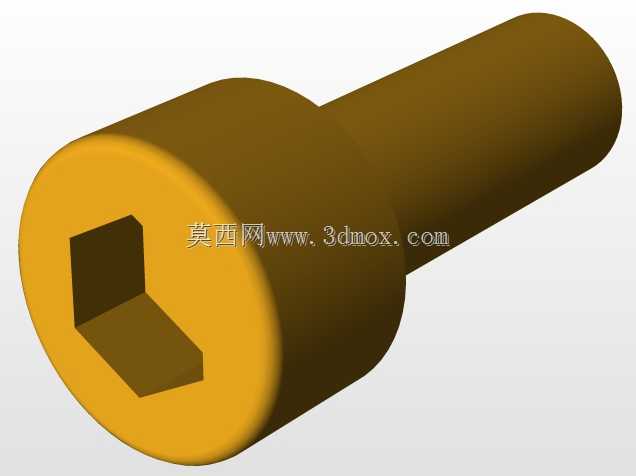

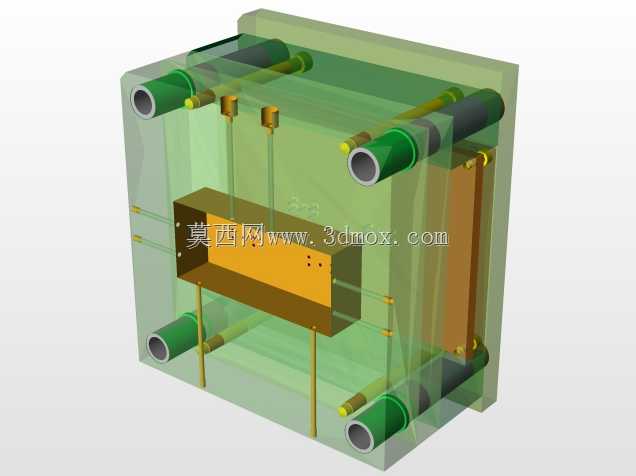

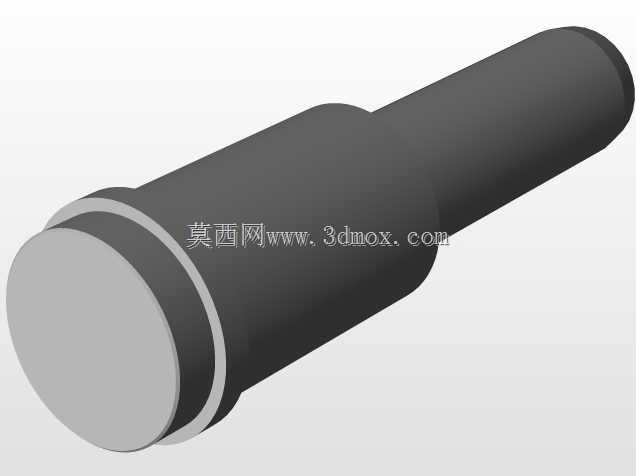

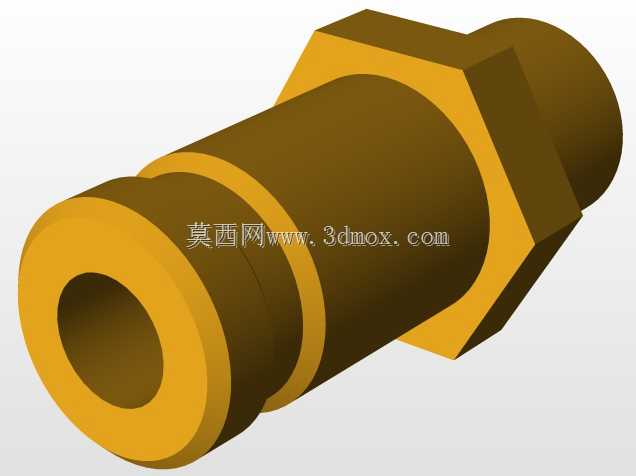

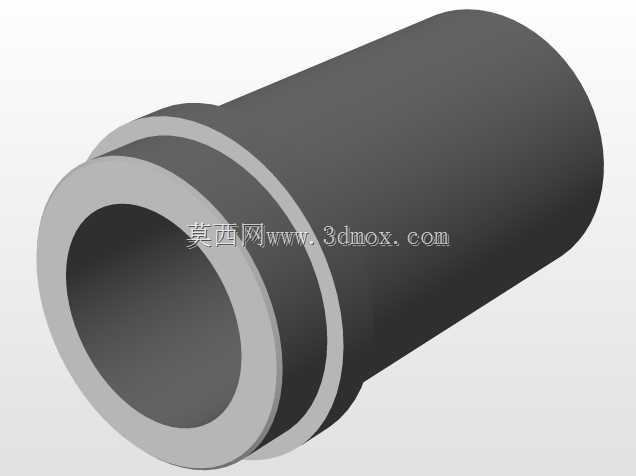

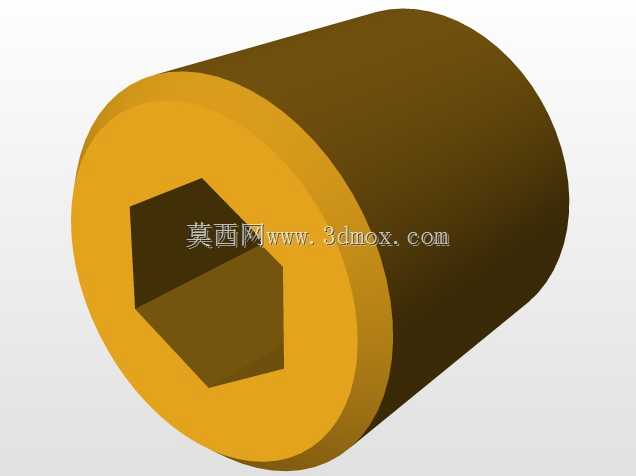

这套端子塑料模具是面向电子接插件类端子零件批量注塑生产开发的专用成型工装，主要应用于消费电子、工业电气、汽车线束等领域的绝缘端子注塑加工场景，适配卧式注塑机的安装规格，可实现热塑性塑料的连续高效注塑成型作业。整套模具采用标准两板模结构布局，模架选用标准模胚加工，整体外形规整，安装边界适配常规120吨级注塑机的哥林柱间距与模板安装孔位，无需额外改装即可直接上机装夹使用。从结构设计来看，模具进胶方式采用中心浇口设计，主流道开设在定模固定板中心的浇口套位置，能保证熔融塑料均匀填充到各个型腔，减少填充过程中的压力损失与熔接痕缺陷。模具内部设置了多组导柱导套结构，分布在模架四角位置，合模时可实现定模与动模的精准对位，合模精度控制在0.02mm以内，避免出现飞边、错模等成型缺陷。顶出机构采用顶针板带动顶针的均匀顶出布局，顶针位置对应端子零件的非外观面与受力均匀区域，开模后可平稳将成型后的端子零件从动模型芯上顶出，不会造成零件变形、顶白等质量问题。冷却系统采用环绕式水路设计，在定模型腔板与动模型芯板内部都开设了循环冷却水道，可通冷却水快速带走注塑过程中传递到模具的热量，缩短成型周期，提升生产效率，同时保证模具各区域温度均匀，减少零件因冷却不均产生的翘曲变形。整套模具的结构设计充分考虑了端子零件小尺寸、高精度的成型需求，型腔与型芯都采用模块化镶件设计，后续如果出现局部磨损或者需要调整零件尺寸，只需更换对应镶件即可，无需整体报废模架，大幅降低了后期维护成本。模具的排气结构开设在型腔末端的分型面位置，可在填充过程中快速排出型腔内的空气，避免零件出现烧焦、缺胶等问题，适配PA、PP、ABS等多种常用端子注塑原材料的成型工艺要求，能够稳定实现单批次数万模次的连续生产，成型后的端子零件尺寸一致性好，绝缘性能达标，可直接满足后续线束压接、装配的使用要求。
