半寸规格塑料推入式线缆接头结构

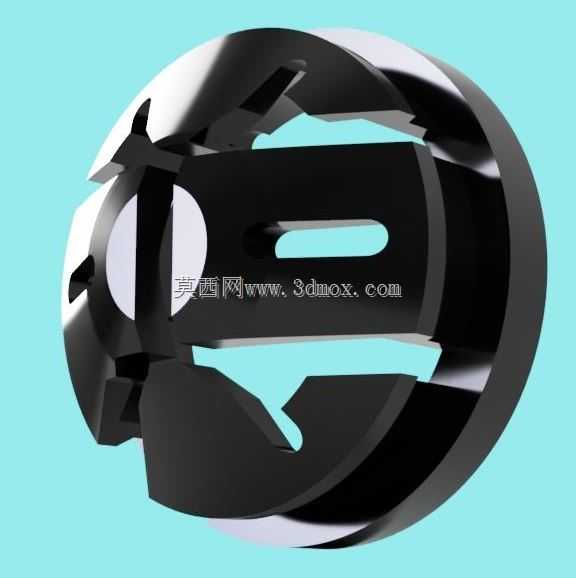

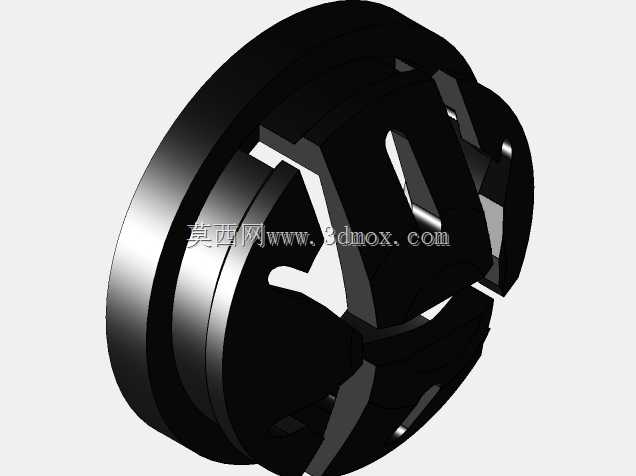

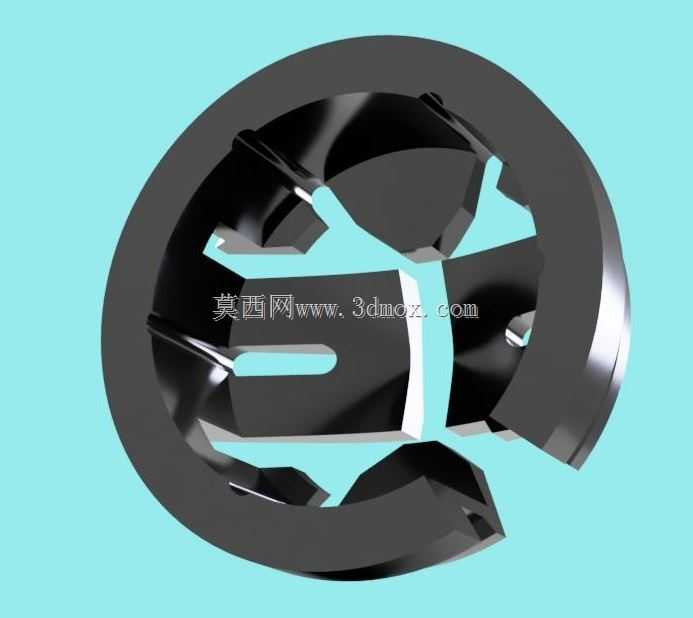

这款推入式接头主要面向低压电气布线、小型家电内部接线、消费电子线束固定、低压控制柜内线束整理等场景设计，是电气装配环节中用来快速固定出线端线缆的常用连接件，能够在不借助额外专用工具的前提下完成线缆的卡装固定，大幅提升现场装配的作业效率，降低装配环节的工具成本与操作门槛。接头整体采用绝缘塑料材质制作，本身具备良好的电气绝缘性能，能够避免线缆金属芯与安装面板之间出现导电接触，适配常规低压弱电布线场景的绝缘防护需求，标称适配1/2英寸的出线开孔尺寸，安装时仅需要将接头对准预制好的面板开孔卡入，依靠手指施加的按压力度就可以让接头外侧的卡爪结构嵌入开孔边沿，完成接头本身与安装面板的固定，不需要额外搭配螺母、锁片等紧固件，也不需要螺丝刀等工具做扭转锁紧操作，整个安装过程单手即可完成，非常适合流水线批量装配、狭小空间内部布线等操作空间受限的作业场景。在功能设计上，接头内侧设置了多组弹性卡持结构，当线缆从接头中心通孔穿入后，内侧的弹性卡爪会贴合线缆外被形成均匀的抱紧力，既可以避免线缆受外力拉扯时出现移位、松脱，也能够对线缆穿出面板的位置形成定位，避免线缆与开孔边沿的金属锐边直接接触，长期使用过程中防止线缆外被被割破造成短路隐患。同时这款接头支持快速拆卸，当需要调整布线或者更换线缆时，只需要用平口工具撬动接头外侧的解锁卡扣，就可以轻松将接头从面板开孔中取出，不会破坏面板开孔结构，也不会在拆卸过程中损伤线缆外被，能够满足小批量试制、设备后期维护时的反复拆装需求。外形设计上接头采用环形对称结构，整体外轮廓为带导向斜边的圆环形，前端的导向斜边能够在安装时自动对准面板开孔，降低对位难度，外侧的止退卡爪采用倾斜式设计，卡入时顺着斜边滑入开孔，卡入到位后卡爪自动弹开抵住面板内侧，形成可靠的轴向限位，能够承受一定的线缆拉拽力而不脱落，整体厚度较薄，安装后不会在面板外侧突出过多尺寸，适配对安装空间有紧凑要求的电气设备外壳、小型接线盒等安装场景，不会与周边其他元器件产生安装干涉。接头内部的穿线孔做了圆角过渡处理，穿线时不会刮伤线缆外被，多道内侧筋位既可以提升对线缆的抱紧摩擦力，也能够预留一定的间隙适配线径在小范围内波动的线缆，提升产品的适配通用性。
