相机三脚架外置咖啡杯挂载支架结构

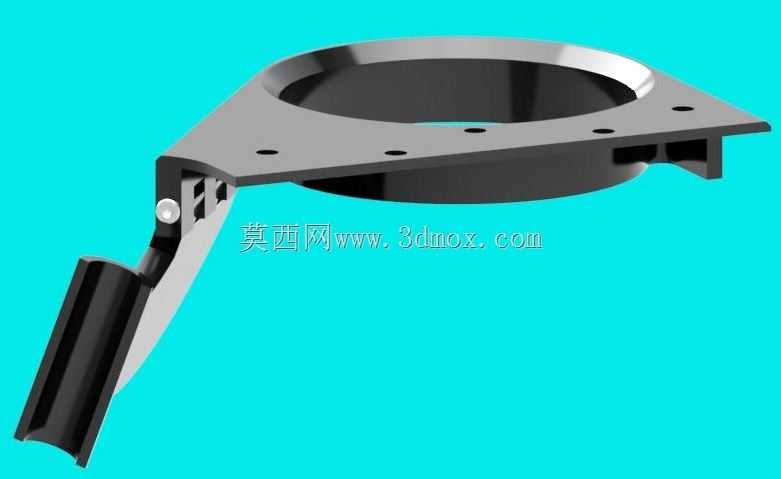

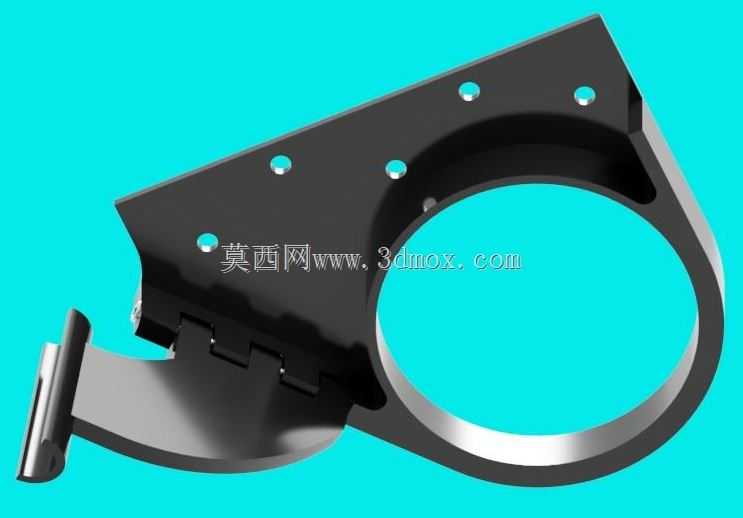

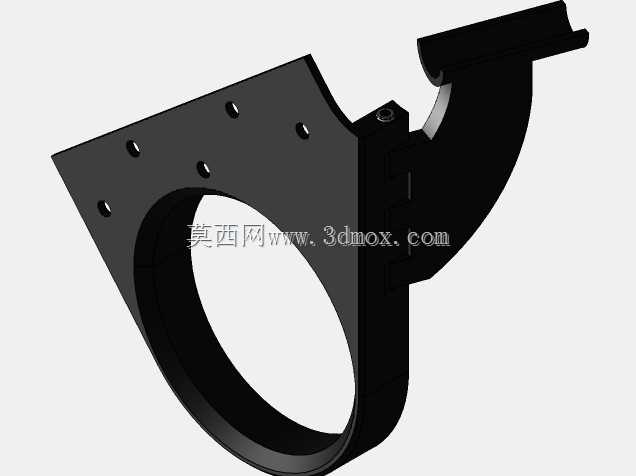

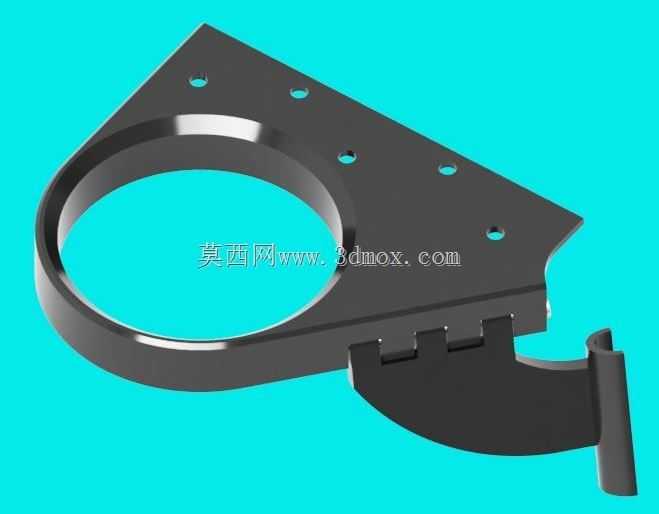

　　户外摄影作业场景中，长时间机位值守、延时拍摄等工况下，作业人员常需就近放置饮品容器，常规三脚架仅预留设备安装接口，无额外置物点位，随手放置杯具易出现倾倒、跌落，既影响拍摄节奏，也可能造成设备泼溅损伤，这款挂载支架正是针对该实际使用痛点开发的配套附件。从结构设计逻辑来看，支架主体采用三角异形安装板搭配环形杯托的组合构型，安装板上预留的多组通孔对应三脚架水平支腿的标准安装孔位，无需对原有三脚架结构做打孔、焊接等二次改装，可直接通过伞绳、扎带等常规捆扎件完成固定，适配市面上多数主流管径的铝合金、碳纤维三脚架支腿，安装边界覆盖支腿水平段与倾斜支撑段的过渡区域，不会干涉三脚架原有腿管的角度调节、伸缩锁紧操作。

　　环形杯托的内径尺寸参考市面主流便携咖啡杯、运动水杯的外径范围设计，托圈边缘做了加厚翻边处理，可承托杯身下部1/3区域，避免杯体晃动滑落；托圈侧方延伸出的带卡槽挂钩结构，可额外挂载镜头盖、快门线、小型补光灯等零散摄影配件，拓展支架的使用场景。设计阶段充分考虑户外使用的受力特性，安装板的三角构型贴合三脚架支腿的展开角度，固定后受力点均匀分布在支腿管壁上，不会出现局部应力集中导致的支腿变形问题；腿支撑关节位置的适配结构做了圆弧过渡处理，可跟随支腿的角度调整自适应贴合，不管是低角度仰拍、高位俯拍还是水平机位拍摄，支架都能保持水平状态，杯体内液体不会因支架倾斜洒出。作为3D打印成型的配套组件，该支架的壁厚设置兼顾了结构强度与轻量化需求，

　　整体重量控制在较低区间，挂载后不会额外增加三脚架的头部负载，不会影响三脚架的整体稳定性，也不会给外出携带增加过多负重。实际使用中，该支架可在各类户外拍摄场景下发挥作用，风光摄影长时间等待光线时可就近放置水杯，纪实跟拍过程中可临时放置备用镜头盖、存储卡盒等小物件，直播拍摄场景下也可放置饮品、提词器遥控器等物品，解决了三脚架作业时零散物品无处放置的实际问题。结构细节上，安装板的孔位排布做了冗余设计，除了对应常规三脚架的安装点位外，额外预留的孔位可兼容不同孔距的支腿结构，哪怕是老旧款三脚架也能找到合适的固定点位；杯托内侧预留了微小的弹性余量，可适配杯身外径存在小幅偏差的容器，不会出现卡杯过紧取放不便或者间隙过大晃动的问题；侧方挂钩的卡槽深度经过反复验证，挂载小物件时不会因风刮、设备震动出现脱落情况，同时取放时无需额外操作，直接卡入即可完成固定。
