AIRPAX M82801-P2步进电机结构设计

　　在小型自动化执行机构的选型与结构适配过程中，永磁式步进电机的应用覆盖了从办公外设、小型工业传动到精密仪器调姿的多个场景，这款AIRPAX M82801-P2步进电机的三维结构还原，完全围绕实际装机的边界条件展开，没有做多余的外观美化，所有结构特征都对应实物的装配需求。从实际使用场景来看，这类步进电机常被用在需要小扭矩、固定步距角的开环控制场合，比如小型阀门的开度调节、办公设备的走纸机构、小型云台的角度调整、家电产品的风门切换，这类场景不需要过高的动态响应，但对安装定位的一致性、输出轴的同轴度、绕组出线的固定可靠性有明确要求，建模过程中也针对这些实际装机的痛点做了特征还原。

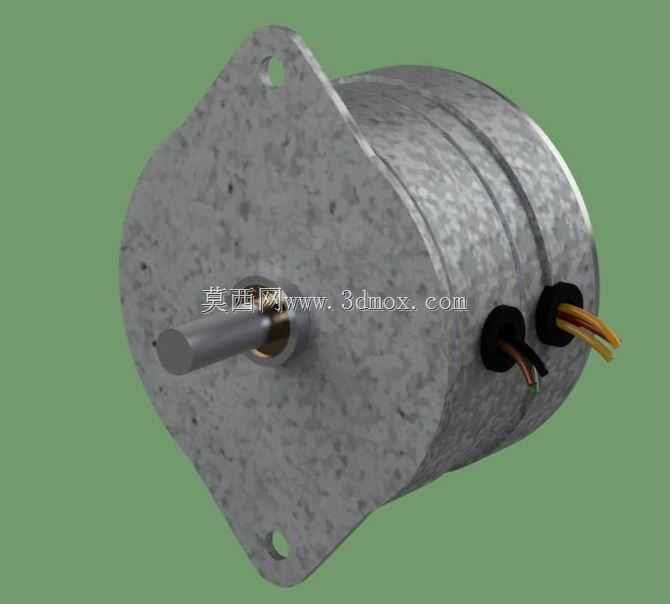

　　先看安装边界的设计，电机本体采用圆形金属壳体，尾部带一体式冲压成型的安装耳片，耳片上预留的安装孔位完全对应实物的安装孔距，设计时没有随意修改孔位的位置公差，因为这类小型电机的安装空间通常非常紧凑，很多设备的安装支架是预冲压成型的，孔位偏差超过0.2mm就会出现装机干涉，建模时严格按照实物的安装耳角度、孔中心到电机轴心的距离做了尺寸还原，同时考虑到安装时的垫片空间，耳片的厚度也和实物保持一致，避免装配时出现螺丝锁付后壳体变形的问题。电机的出线端采用橡胶护线套结构，护线套嵌入壳体的卡槽内，建模时还原了护线套的锥度结构，这个结构的作用是避免多股漆包线引出时被壳体的金属锐边割破绝缘层，同时出线的弯折半径也做了对应，实际布线时出线不能直接直角弯折，否则长期运行后容易出现线芯断裂，模型里预留的出线长度和排布角度，也对应了实际装机时的最小弯折半径要求。

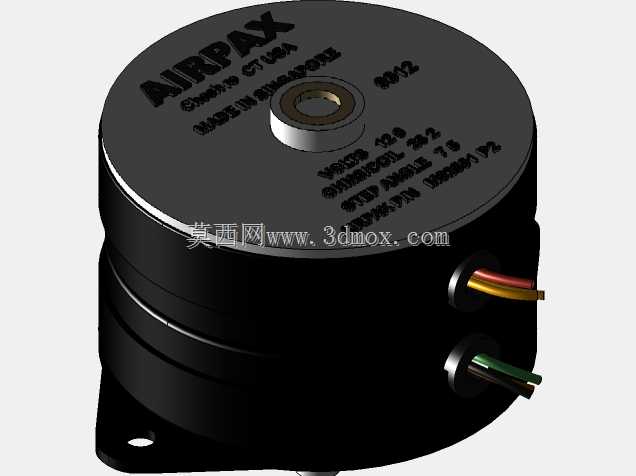

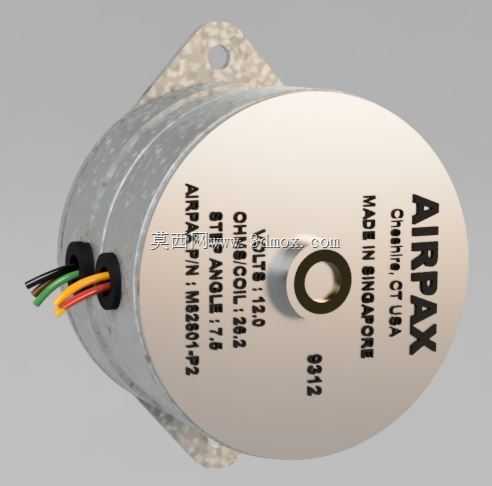

　　从功能特性的结构还原来看，电机端盖上的标识区域做了平面特征还原，这些标识不仅是参数标注，也是生产过程中的定位基准，端盖和壳体的配合采用止口结构，建模时还原了止口的配合公差带，这个结构决定了电机定子和转子的同轴度，如果同轴度偏差过大，会出现电机运行卡顿、失步、噪音增大的问题。输出轴的轴径、轴伸长度严格对应实物尺寸，轴端的中心孔也做了还原，这个中心孔是电机加工时的工艺基准，同时也可以作为装机时的定位基准，部分场景下需要加装联轴器或者传动齿轮，轴伸长度的尺寸直接决定了传动件的锁紧位置，如果轴伸过长会导致传动件和端盖摩擦，过短则会出现锁紧螺丝无法固定的问题。电机的步距角为7.5度，对应整步运行下每转48个脉冲，这个参数对应的转子磁极结构在模型内部也做了对应还原，定子绕组的排布空间完全按照实物的内腔尺寸绘制，没有随意压缩绕组空间，因为绕组的槽满率直接决定了电机的相电阻和输出扭矩，建模时如果随意修改内腔尺寸，会导致后续做电磁仿真时出现参数偏差。

　　设计思路上，整个模型完全遵循实物的装配逻辑，从壳体的冲压结构、端盖的铆接点位、安装耳的折弯角度，到护线套的卡槽结构、输出轴的卡簧槽位置，每一处特征都对应实际生产的工艺要求，没有添加无意义的装饰性特征。比如壳体表面的镀锌层纹理没有做过度渲染，而是保留了金属壳体的基本圆柱特征，因为结构设计阶段关注的是装配干涉、尺寸匹配，外观纹理不影响结构验证。端盖上的铆接点位置做了凸起特征还原，这些铆接点是端盖和壳体固定的位置，建模时标注了铆接点的分布角度，实际拆解维修时需要避开这些点位，避免破坏壳体的铆接强度。另外，电机的整体外径、本体长度（不含输出轴）的尺寸边界也做了严格控制，这类小型电机通常安装在设备的内部空腔里，外围尺寸如果偏差过大，会和周边的电路板、结构支架出现干涉，建模时以电机轴心为基准，所有径向尺寸都从轴心开始标注，保证尺寸链的基准统一，方便设计人员直接调用模型做装配验证，不需要重新核对尺寸基准。

　　在实际选型适配时，这款电机的安装方式属于端面法兰安装的变体，依靠尾部的两个安装耳做固定，和常规的圆形法兰安装不同，耳片安装占用的径向空间更小，适合空间局促的安装场景，但需要注意安装面的平面度，如果安装面倾斜，会导致电机轴和负载轴不同心，运行时出现额外的径向负载，缩短电机轴承的使用寿命，模型里安装耳的基准面和电机轴心的垂直度也做了对应，方便设计人员在做支架设计时参考平面度要求。出线端的四根引线对应两相绕组的接线端，模型里引线的颜色排布和实物保持一致，方便电气设计人员做接线图绘制时对应线序，避免接错绕组导致电机反转或者无法运行。整体来看，这个三维模型的所有结构特征都服务于实际的工程应用，没有冗余的设计内容，完全可以直接用于设备的装配干涉检查、安装支架设计、传动系统匹配等结构设计环节，帮助设计人员在选型阶段就提前规避装机时可能出现的尺寸不匹配、安装干涉、传动对位不准等问题，减少打样迭代的次数，提升结构设计的效率。
