双片式腰型铰接连接固定座结构设计

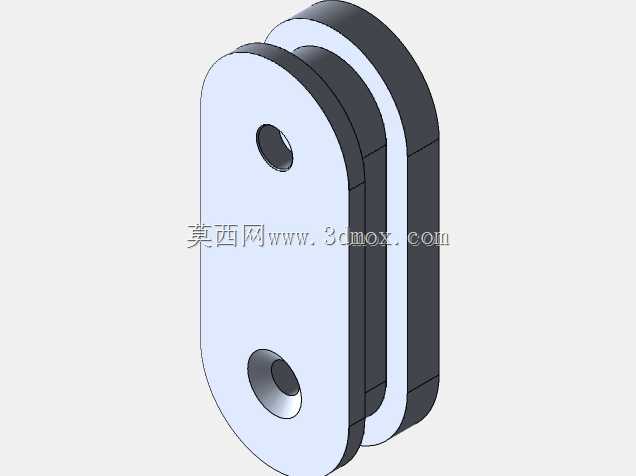

这款双片式腰型铰接连接固定座，是轻型机械铰接传动场景中常用的连接构件，主要应用在小型自动化设备的连杆传动机构、轻型工装的角度调节支架、输送线侧边挡料机构的活动连接部位，也可作为小型健身器材、户外折叠设施的铰接承载部件，承担两个相对转动构件之间的连接与载荷传递作用，能够在实现构件间相对转动的同时，保证连接位置的结构刚度，避免铰接部位出现松脱或错位问题。从功能特性来看，该构件采用双片夹合式结构设计，两片腰型主体平行布置，中间预留均匀间隙用于嵌入待连接的活动构件，相比单片式铰接座，这种双片结构能够从两侧同时夹持活动件，受力更加均衡，在承受径向载荷时不会出现单侧偏载的问题，铰接转动过程更加顺滑，长期使用也不易出现铰接孔的偏磨情况。构件上设置了两个安装孔位，靠下的大直径沉孔为铰接轴安装位，采用沉孔设计能够让铰接轴的端部完全沉入座体内部，避免轴端突出剐蹭周边构件，同时也能提升铰接轴安装后的同轴度，减少转动过程中的卡滞；靠上的小孔为辅助固定孔，可用于安装限位销或者紧固螺钉，在不需要转动的工况下可以锁定铰接角度，拓展了构件的使用场景。设计过程中，整体轮廓采用长圆形腰型结构，两端做圆弧过渡处理，没有尖锐棱角，既能够减少安装过程中对操作人员的剐蹭风险，也能在同等安装空间下最大化结构的受力截面，提升座体的抗弯、抗扭强度；两片主体的厚度经过匹配计算，中间预留的间隙尺寸适配常规厚度的连杆板材，安装时不需要额外加装垫片调整间隙，能够直接完成装配。从安装边界来看，该构件整体外形规整，宽度方向尺寸紧凑，安装时只需要保证铰接轴的轴线与两个安装孔的轴线垂直，即可满足转动精度要求，不需要复杂的定位工装，适配多种轻型载荷的铰接连接场景，能够有效降低机构的装配复杂度，提升连接部位的运行可靠性。
