带沉孔安装位双凸台法兰连接结构

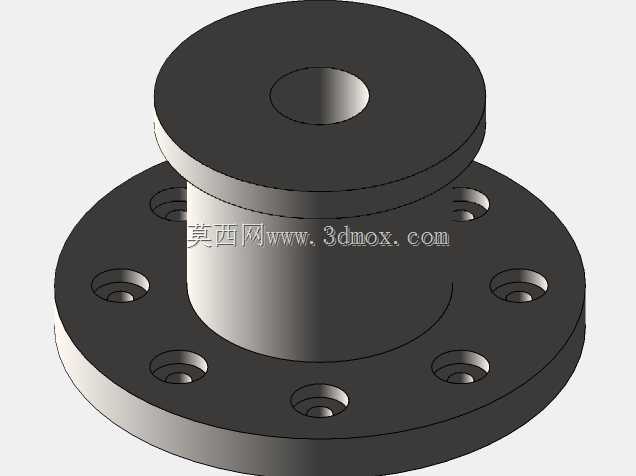

该法兰连接结构主要应用于工业流体输送管路、液压动力回路、气动控制系统以及中型机电设备的轴系对接场景，可实现两段独立管路或传动部件的刚性密封连接，在化工输送管网、机床液压站、工程机械液压管线、自动化生产线气路排布中均能适配使用，核心作用是保障连接部位的结构强度与密封可靠性，避免输送介质泄漏，同时抵消管路运行中产生的径向振动与轴向窜动，维持整套系统的运行稳定性。从功能特性来看，该结构采用上下双凸台的差异化直径设计，下部大直径法兰盘作为主安装承载面，盘面均匀分布8个沉头安装孔，安装时螺栓头部可完全沉入沉孔内部，不会突出法兰盘面，既能够避免安装后螺栓与周边部件产生干涉，也能让法兰对接面完全贴合密封垫片，保障密封面的受力均匀性，杜绝局部密封失效的问题；上部小直径凸台为对接定位段，可直接插入待连接部件的对应内孔中，实现安装过程的快速同轴定位，降低现场安装的对位难度，减少安装错位带来的密封偏载问题，凸台中心的通孔为介质或传动轴的通行通道，孔壁加工精度可适配不同压力等级的输送需求。设计过程中，工程师充分考虑了现场安装的操作便利性与长期运行的结构强度，沉孔的深度与孔径按照常用内六角螺栓的标准尺寸设计，无需定制特殊紧固件即可完成装配；法兰盘的厚度经过受力校核，可承受1.6MPa级别的管路压力与常规机械振动载荷，盘面的孔位采用圆周均布设计，保障螺栓锁紧时的受力均匀，避免局部应力集中导致的法兰变形；上下凸台之间的过渡段采用圆弧过渡处理，减少应力集中点，提升结构的抗疲劳强度，适配长期带压运行的工况需求。从安装边界来看，下部大法兰盘的外径适配常规DN80-DN100规格的管路对接标准，沉孔的分布圆直径符合通用法兰安装尺寸规范，可直接与同规格的标准法兰配对安装，无需额外加工转接板；上部小凸台的外径与对接部件的内孔采用间隙配合设计，装配时可快速插入定位，整体结构的轴向总高度紧凑，不会占用过多的管路安装空间，可适配安装空间局促的设备内部布局场景；中心通孔的直径可根据实际输送流量或轴系直径需求做适配调整，在不改变外部安装尺寸的前提下，满足不同工况的通径需求。
