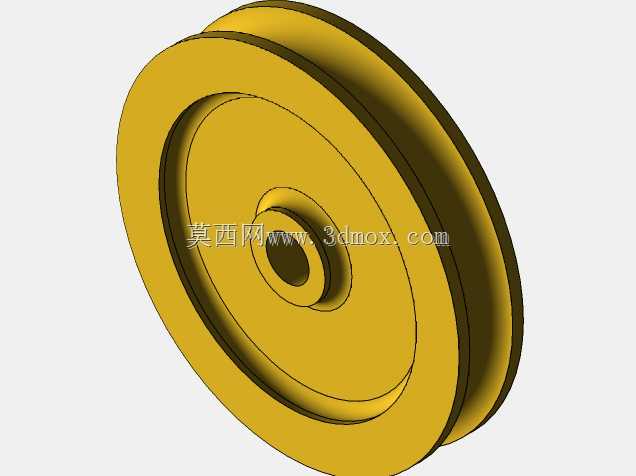

带轮毂凹槽双轮缘起重导向滑轮结构

这款滑轮是起重输送、物料搬运系统中用于承载钢丝绳、改变绳索牵引方向的核心承载零件，常见于桥式起重机、门式起重机的起升机构、变幅机构，也可适配电梯曳引系统、矿山斜井提升设备、港口装卸吊具、建筑施工吊篮的导向支撑场景，在索道运输、线缆架设作业中也能作为转向支撑部件使用，能够有效降低绳索运行过程中的摩擦损耗，约束绳索的运行轨迹，避免绳索脱槽引发作业故障。从功能特性来看，该滑轮采用双轮缘结构设计，轮缘高度经过合理校核，能够在绳索出现小幅偏摆时依然提供可靠的侧向限位，大幅降低绳索脱槽的风险；轮槽截面采用适配常用钢丝绳直径的圆弧曲面设计，曲面弧度与绳索外径匹配度高，可均匀分散绳索与轮体接触位置的压应力，减少绳索局部挤压变形，延长绳索的使用寿命；中心设置阶梯式安装轴孔，轴孔处预留了轴承安装位，可适配标准深沟球轴承或滑动轴套，降低滑轮转动时的摩擦阻力，提升传动效率。设计过程中，首先结合常用牵引绳索的直径范围确定轮槽的基准半径，保证绳索与轮槽的接触包角处于合理区间，避免接触应力集中；其次根据额定承载载荷核算轮辐与轮毂的厚度，在保证轮体整体结构强度、满足重载下抗变形要求的前提下，对轮毂与轮缘衔接位置做圆弧过渡处理，减少应力集中点，提升轮体的抗疲劳性能；轮体整体采用对称式结构设计，转动过程中动平衡性能优异，高速运转时不会出现额外的径向跳动，保证绳索运行平稳。安装边界方面，该滑轮的轴向总宽度适配常规起重机构的滑轮组安装间距，中心轴孔的直径与常用滑轮轴规格匹配，轮体外径经过优化，既保证绳索弯曲半径符合相关规范要求，避免绳索因弯曲半径过小出现断丝损耗，又不会占用过多的机构安装空间；安装时仅需将轴承压入中心轴孔，穿入固定滑轮轴后做好轴向限位即可完成装配，后期维护时可直接拆卸更换轴承或整体轮体，维护操作便捷。在实际作业过程中，该滑轮能够稳定传递牵引载荷，适应户外露天、车间室内等多种作业环境，轮体表面做了均匀的防护处理，具备一定的防锈耐磨性能，可长期承受绳索的反复摩擦与交变载荷冲击，有效提升整套牵引起升机构的运行可靠性。
