多向交汇型建筑钢结构节点连接构件

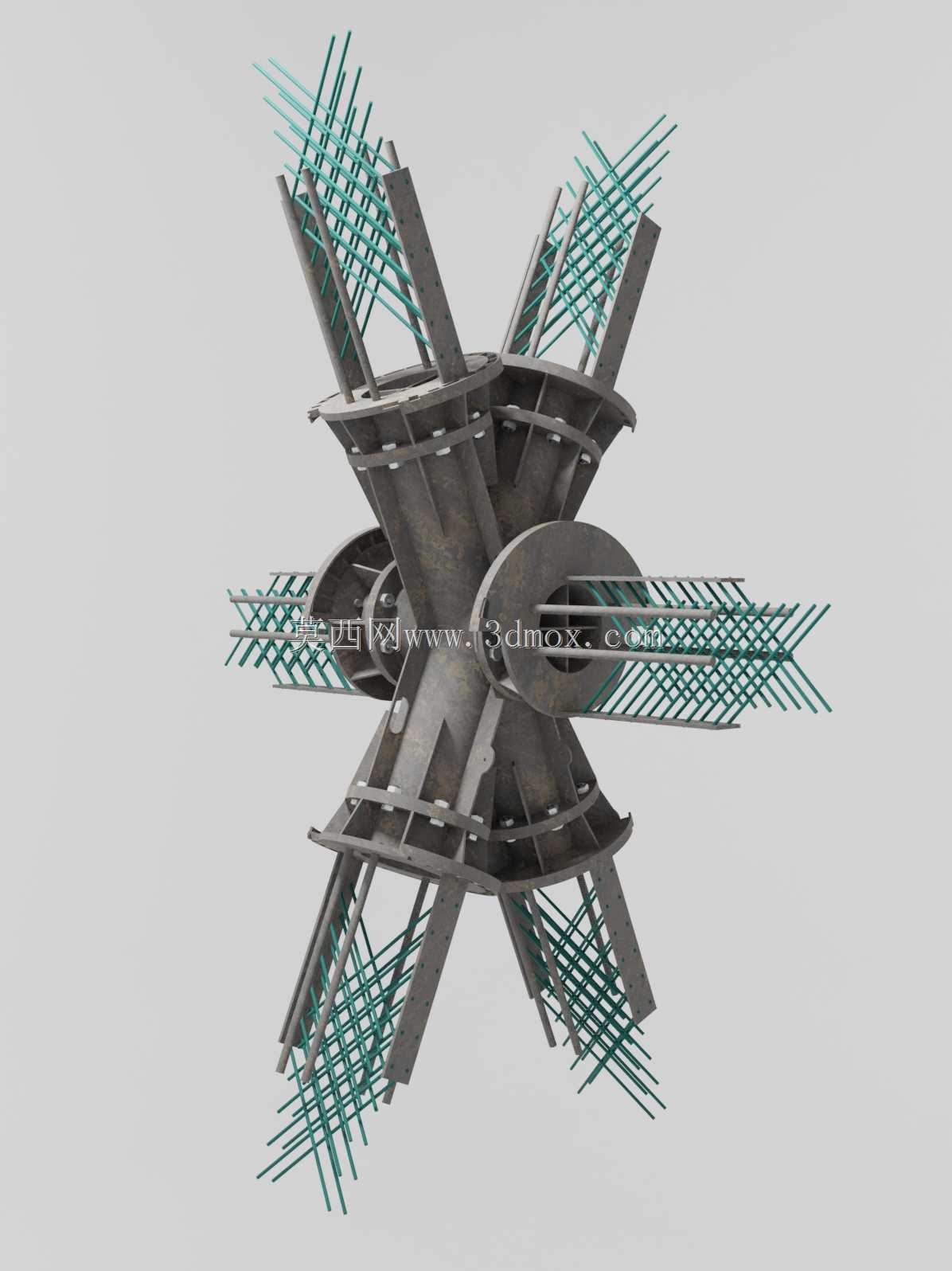

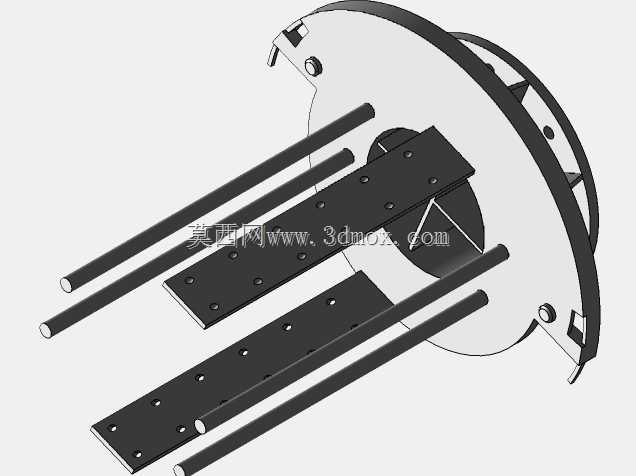

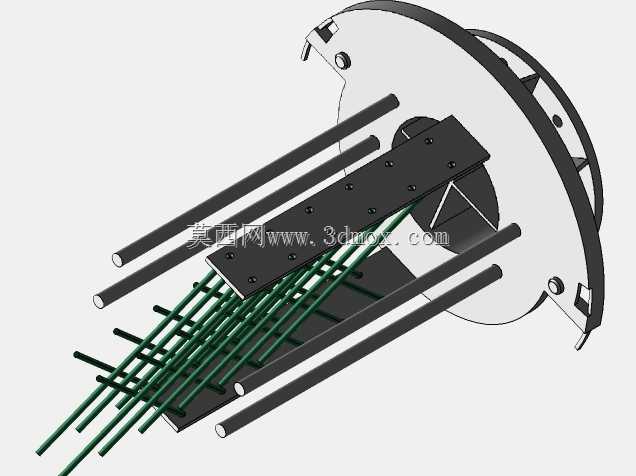

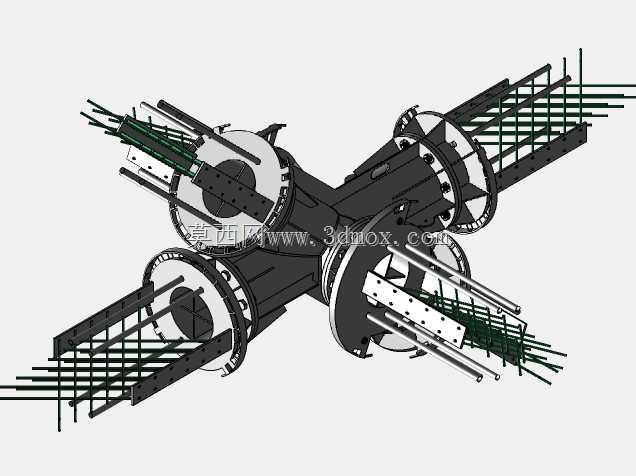

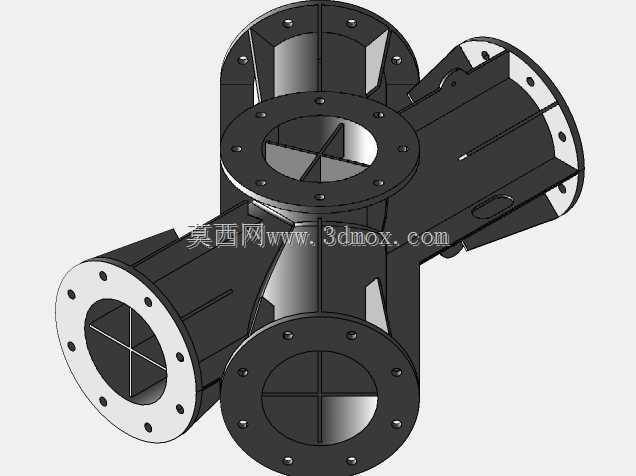

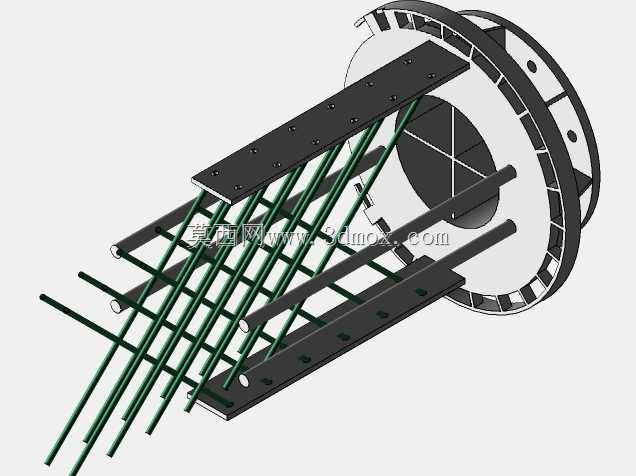

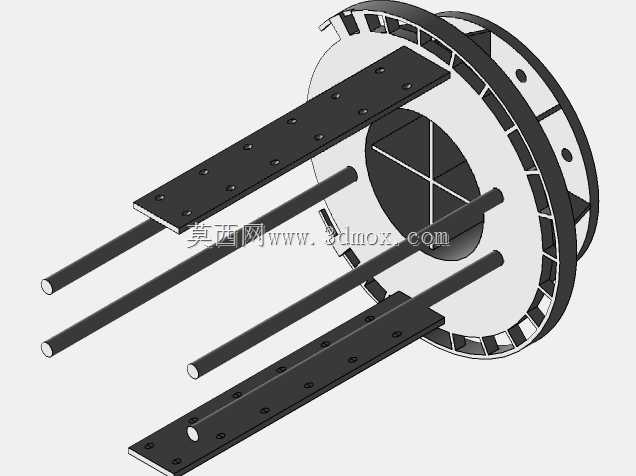

该连接构件主要应用于大跨度空间钢结构、复杂异形装配式建筑的多杆件交汇节点位置，在机场航站楼、大型会展中心、体育场馆这类采用空间桁架、网壳结构的建筑中，承担多方向钢构件、受力钢筋的交汇传力核心作用，替代传统现场焊接的复杂节点，将多方向杆件的荷载通过节点本体均匀传递分散，避免传统节点焊接应力集中、现场施工精度难控制的问题，有效提升复杂钢结构节点的受力可靠性与装配施工效率。构件采用中心对称的多向放射式结构设计，中心设置环形承力主体，沿空间六个正交方向及斜向延伸出带法兰盘的连接支臂，每个支臂预留对应螺栓孔位，可同时对接不同方向的H型钢、箱型钢构件，支臂端部延伸出的钢筋接驳结构，可直接锚入混凝土构件内的钢筋网，实现钢结构与混凝土结构的刚性衔接，适配不同规格的受力钢筋排布，无需现场对钢筋进行弯折焊接处理。设计过程中优先考虑节点的传力路径合理性，将中心环形主体作为核心承力区，所有支臂的受力均通过环形结构均匀扩散，避免局部应力集中导致的节点变形，两种不同规格的法兰分别适配主受力杆件与次结构杆件的连接需求，法兰盘的厚度、螺栓孔排布均匹配对应杆件的荷载等级，支臂与中心主体的过渡位置采用圆弧过渡结构，减少应力集中系数，提升节点的抗疲劳性能。安装边界方面，构件整体为中心对称结构，各方向支臂的延伸长度根据对接杆件的截面尺寸匹配设计，安装时可先在工厂完成构件与对应钢杆件的法兰预拼接，整体运输至现场后直接进行吊装对接，无需在高空进行复杂的焊接作业，各方向的连接端面均设置定位基准面，可快速完成多杆件的对位安装，有效降低现场施工的难度与安全风险，节点整体的外形尺寸适配常规建筑钢结构的杆件间距要求，不会额外占用建筑内部的有效使用空间，外露的连接结构可配合后期防火、防腐涂装施工，满足建筑结构的长期使用耐久性要求。
