带双法兰连接的弯型减压器导管结构

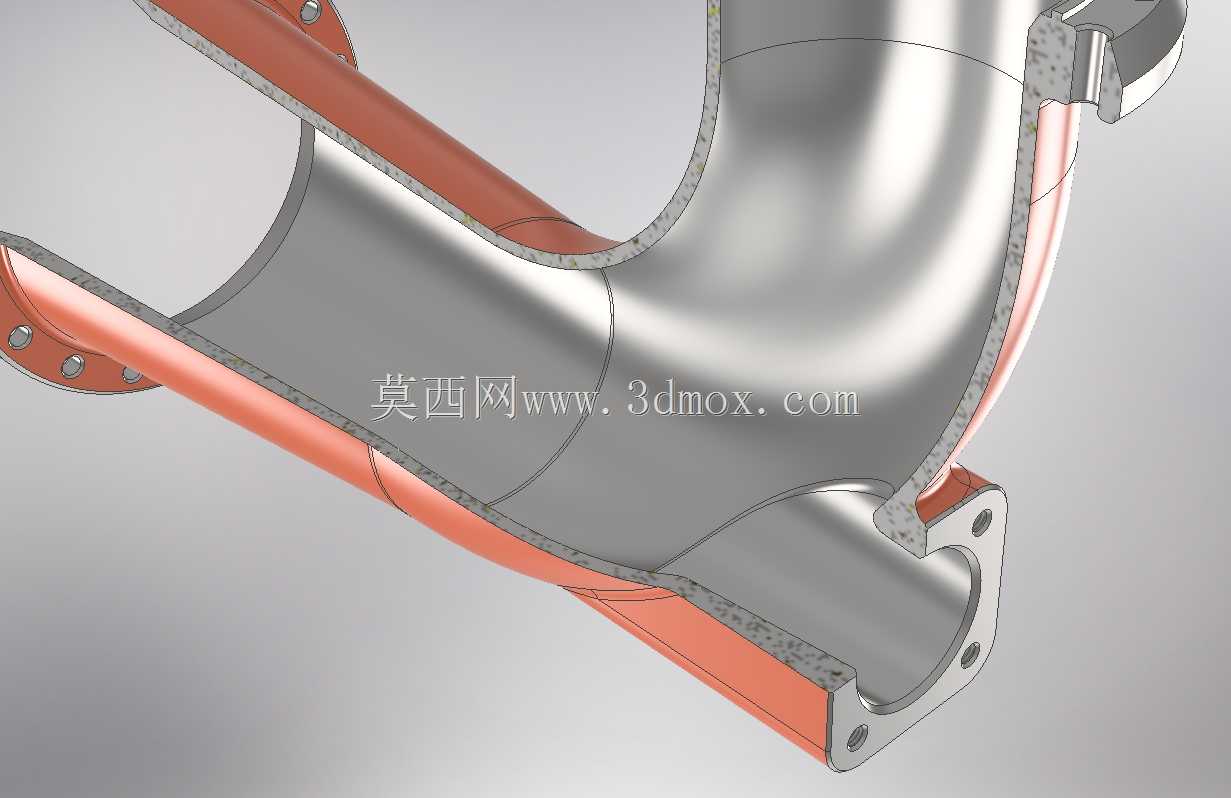

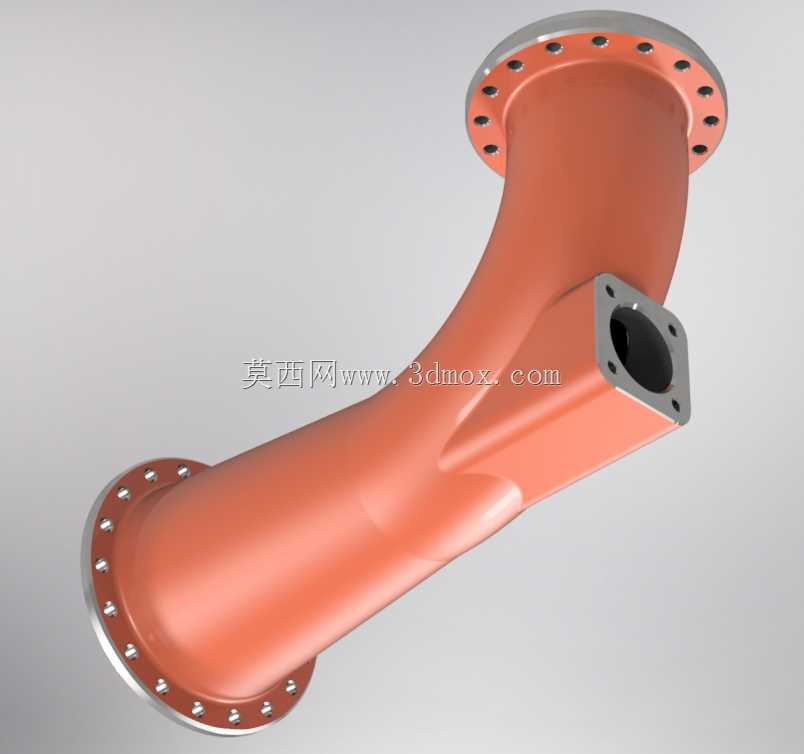

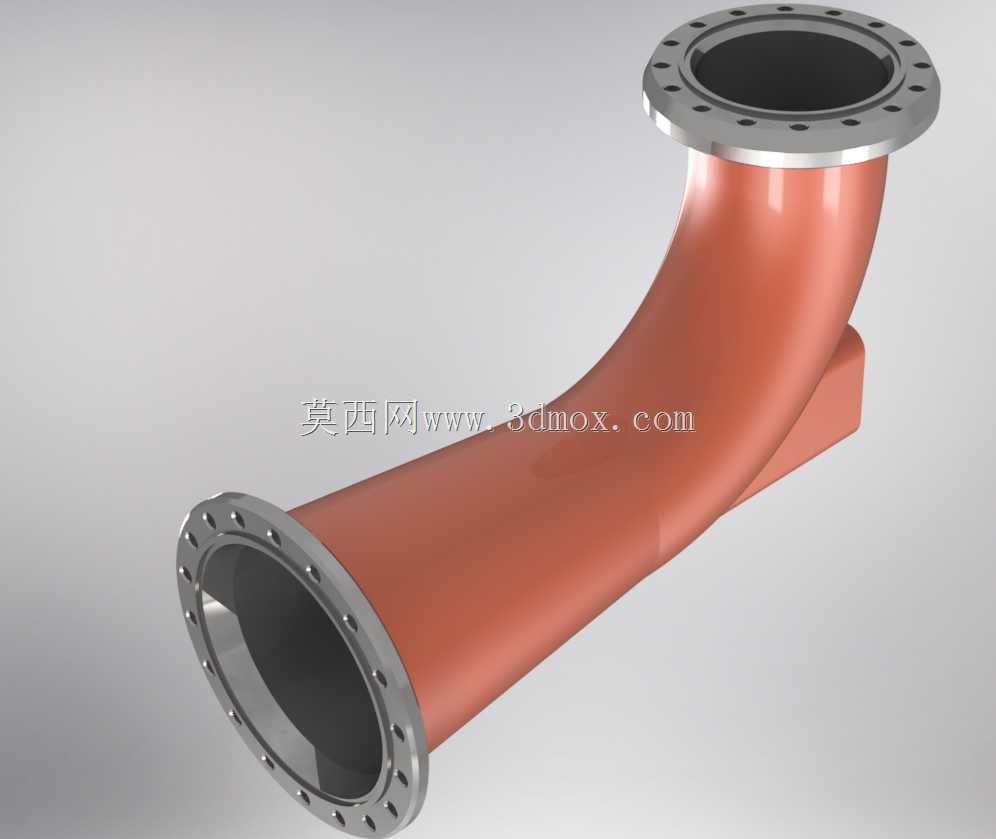

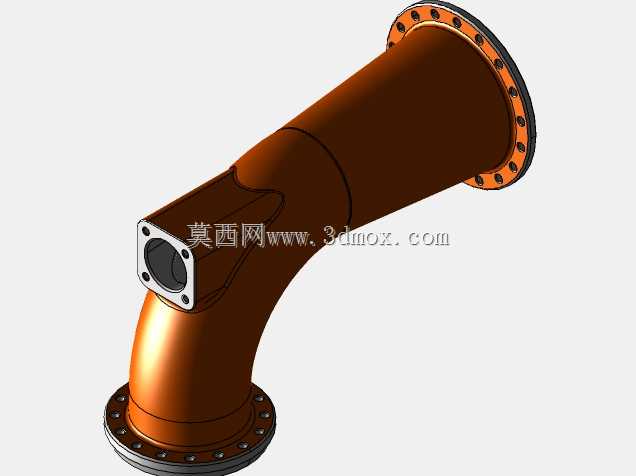

这款弯型带双法兰的压力导管构件，主要应用在工业流体输送系统的压力调节环节，常见于化工制程管线、燃气输配支路、工业动力气源分配系统中，作为减压器的外接连接配件使用，承担着转向导流、密封衔接、承压输导的核心作用，能够在管线需要转向同时完成减压器与上下游管路的刚性对接，避免额外加装弯头带来的密封点增多、流阻增大的问题。从实际使用场景来看，这类构件多部署在需要对流体压力做降压稳压的管路节点，上游对接高压来流管路，下游衔接稳压后的输出管路，弯型的结构设计可以适配现场管路的走向布局，减少管线排布的空间占用，同时两端的法兰结构能够提供足够的连接强度，满足中低压流体输送的密封要求，避免运行过程中出现渗漏、脱开的故障。在功能特性上，该构件采用大曲率弯管的流道设计，内壁光滑过渡，能够大幅降低流体转向时的湍流损耗，减少压力损失，让减压器的压力调节精度更稳定；两端的法兰盘采用标准螺栓孔布局，能够和同规格的通用法兰直接对接，不需要额外做转接加工，安装时只需对齐法兰密封面，加装密封垫片后锁紧螺栓即可完成装配，后期维护拆卸也十分便捷，不需要切割改动原有管线。设计过程中，首先考虑了管路的承压需求，管壁厚度经过受力校核，能够满足常规工业流体的工作压力要求，不会出现鼓胀、开裂的风险；其次弯管的曲率半径经过优化，既保证了流道的顺畅，也控制了整体的外形尺寸，不会因为曲率过大导致整体结构过于臃肿，节省安装空间；法兰盘的螺栓孔采用均匀圆周排布，保证连接时受力均匀，密封面的平面度经过设计管控，能够和密封垫片紧密贴合，杜绝渗漏隐患。从安装边界来看，两端法兰的外径、螺栓孔中心距、密封面尺寸都符合通用法兰的配套标准，安装时只需要预留出法兰螺栓锁紧的操作空间即可，弯管的转向角度固定，能够直接适配90度转向的管路布局，不需要现场调整弯度，整体长度经过优化，能够在紧凑的管线空间内完成安装，不会和周边的管线、设备产生干涉，同时构件的支撑结构设计在弯管的外侧位置，安装后可以通过配套支架直接固定，减少管路运行时的振动传导，提升整个管路系统的运行稳定性。
