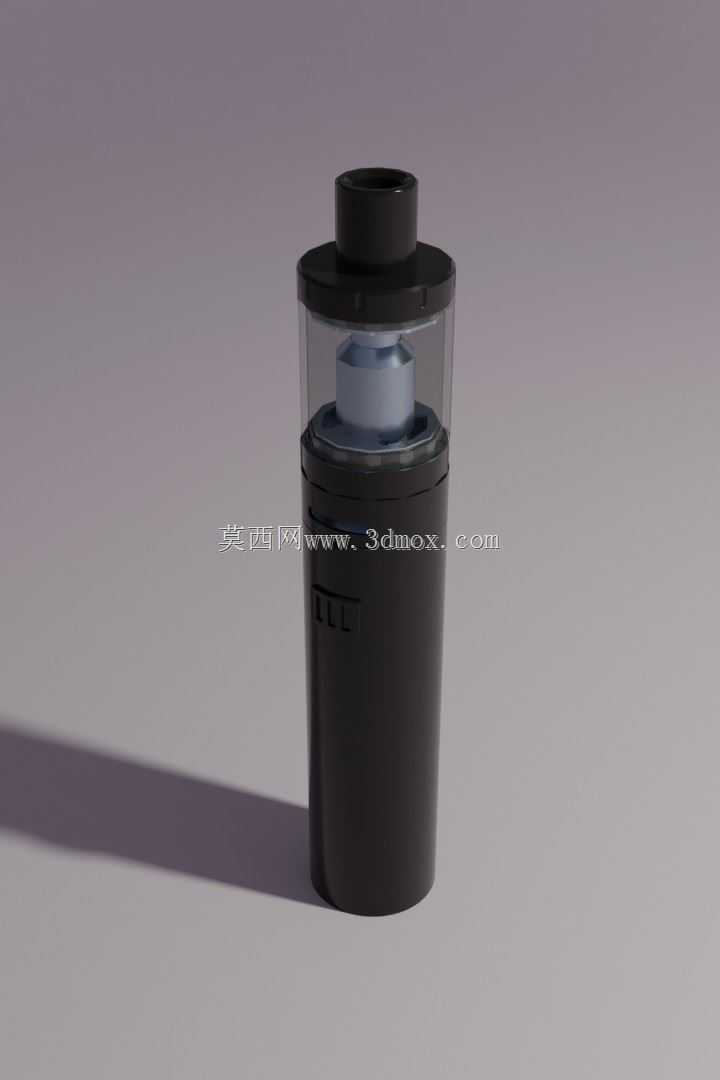

Eleaf iJust S电子烟雾化器结构设计

　　日常做消费类电子结构建模时，这类雾化核心部件的结构还原，最考验对流体通路与密封边界的把控，很多新手建模时容易忽略实际使用中的气流走向、储液腔密封、发热组件安装位的配合公差，做出来的模型要么装配干涉，要么和实际量产件的功能逻辑对不上。这款雾化核心部件的应用场景集中在个人电子雾化设备领域，作为雾化设备的核心功能单元，承担着储液、导液、加热雾化、气流导出的全流程功能，是决定雾化设备使用体验的核心结构件。

　　从实际用途来看，该部件需要在用户抽吸动作触发时，让导油介质将储液腔内的雾化液传导至发热组件区域，发热组件通电升温后将雾化液汽化为可吸入的气溶胶，同时配合气流通道的结构设计，让外部空气从进气端进入，裹挟雾化后的气溶胶从吸嘴端流出，整个过程需要兼顾密封防漏、气流阻力适配、发热组件散热这几个核心需求，任何一个结构环节的尺寸偏差，都会导致使用中出现漏液、吸阻异常、雾化不充分的问题。

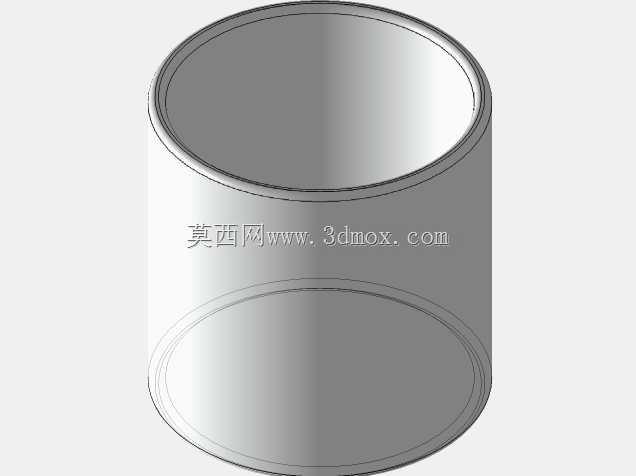

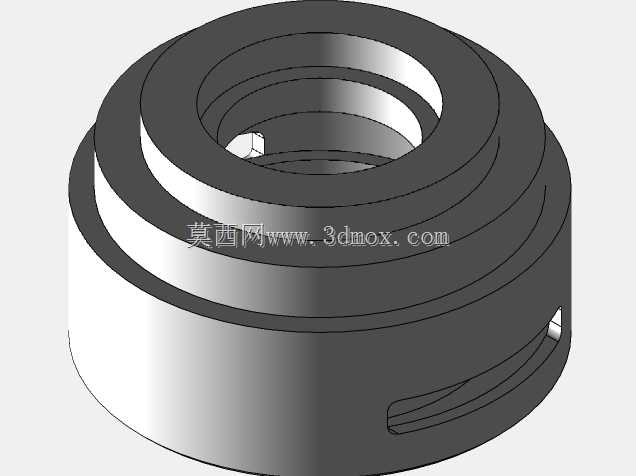

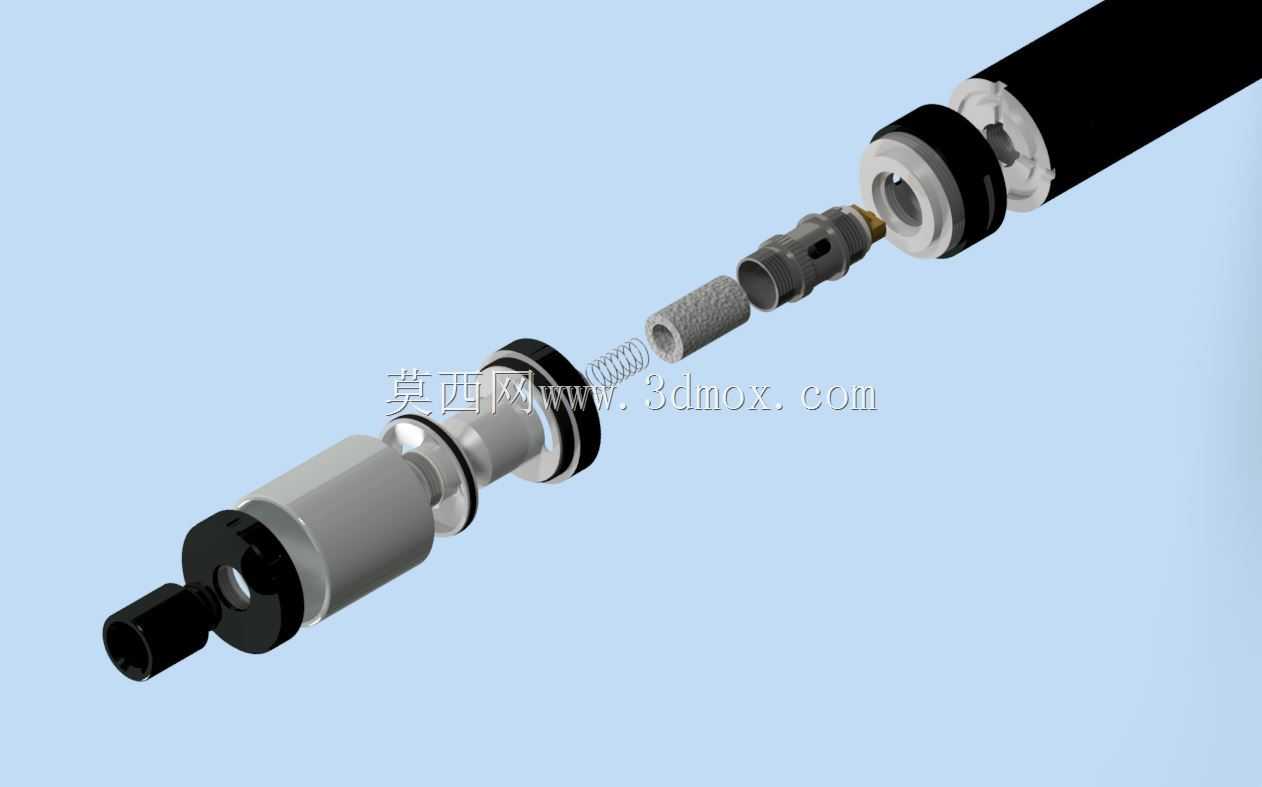

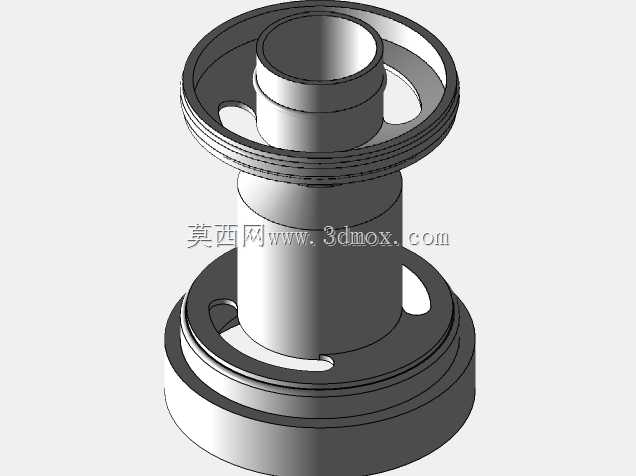

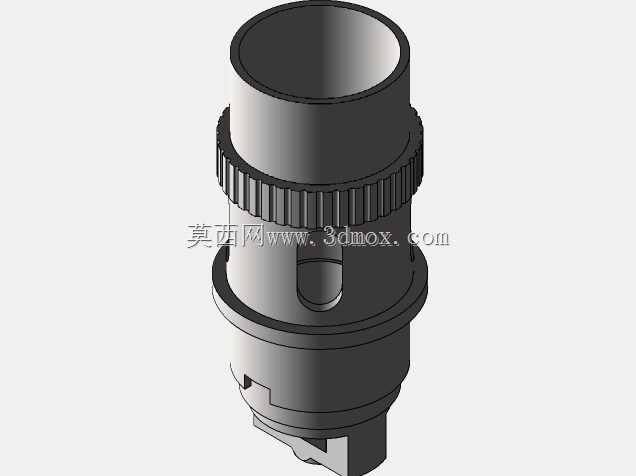

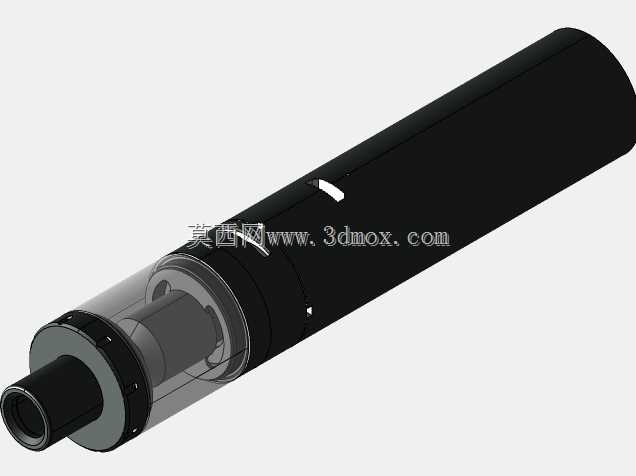

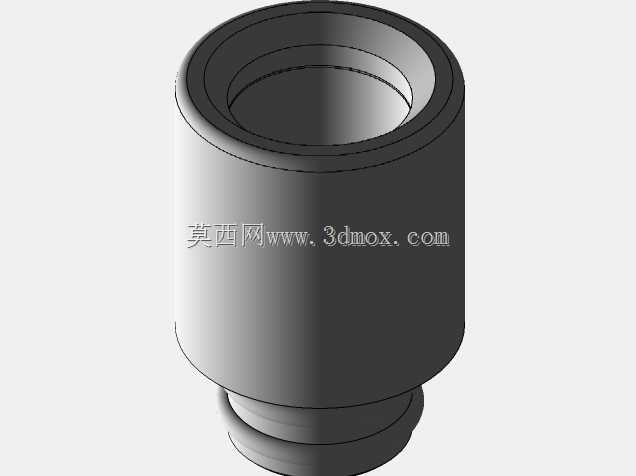

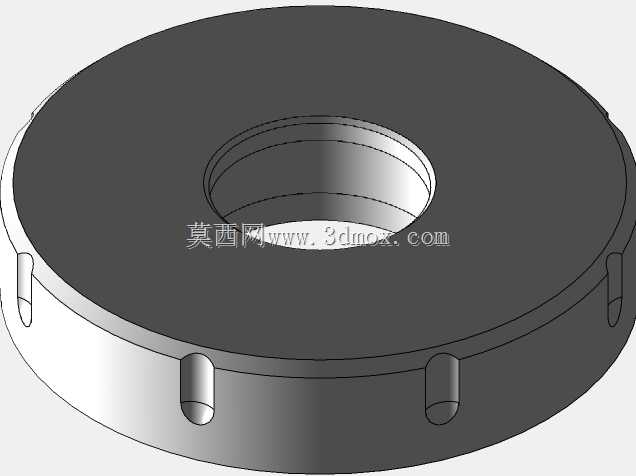

　　从功能特性拆解来看，整体结构分为几个独立的功能腔段：最上部是标准口径的吸嘴连接段，采用通用的插拔配合结构，配合密封胶圈的安装槽位，保证吸嘴安装后不会出现漏气、脱落的问题，吸嘴段的内孔做了渐扩式的流道设计，避免气溶胶在流出过程中因流速骤变产生冷凝液堆积。中部是透明储液腔段，采用透明耐高温材质的筒状结构，上下两端分别和上盖、底座做压合密封，筒壁厚度控制在均匀的1.2mm，既保证足够的结构强度抗挤压，又能让用户直观观察内部剩余雾化液的容量，储液腔的有效容积匹配常规使用场景下2-3天的使用量，避免频繁加注的麻烦。下部是核心功能底座段，集成了进气调节结构、发热组件安装位、电极连接结构，进气孔做了对称式的双侧开孔设计，配合可旋转的调节环，可以实现进气量的无级调整，适配不同用户对吸阻的偏好，从紧吸的口吸模式到顺畅的肺吸模式都能覆盖；发热组件的安装位采用卡扣式固定结构，不需要额外工具就能完成发热芯的更换，安装位的尺寸公差控制在0.05mm以内，保证发热芯装入后和底座之间的密封可靠，不会出现雾化液从安装缝隙渗漏到电极端的问题；底部的电极采用弹性顶针结构，适配不同规格的主机供电接口，电极的伸出高度做了限位设计，避免安装时顶针过度压缩导致接触不良或者结构损坏。

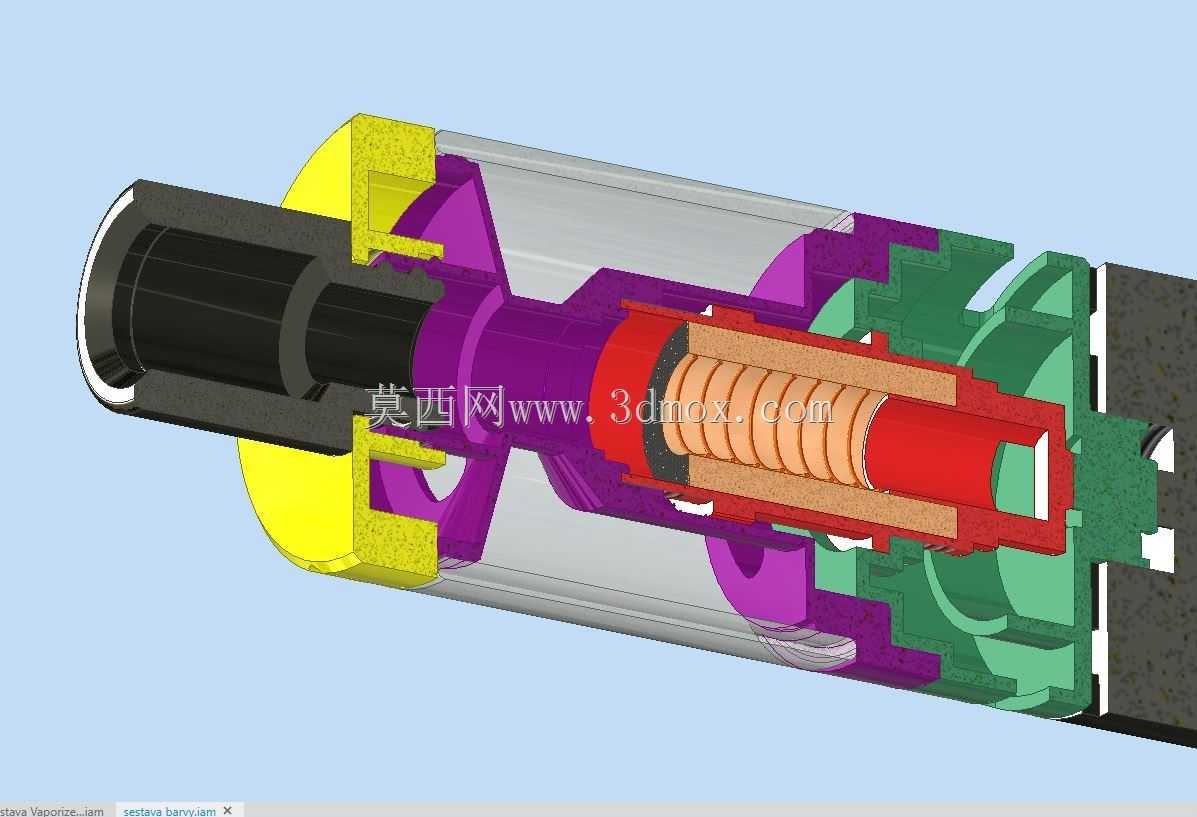

　　做这款模型的结构设计时，首先要明确各个功能段的装配层级，所有的配合面都要预留密封件的安装槽位，密封槽的宽度和深度要匹配标准O型圈的线径，不能随意画个凹槽就当密封位，否则实际装配时要么胶圈被压切破损，要么压缩量不够导致漏液。其次要梳理清楚内部的流体通路，气流从底座进气孔进入后，要先经过发热组件的底部进气口，穿过发热丝的发热区域，再顺着储液腔中心的烟道向上到达吸嘴，整个通路不能有直角急转弯的结构，否则会增加气流阻力，还容易让冷凝液在转角处堆积回流；导油孔的位置要和发热芯的导油面对齐，开孔大小要平衡导油速度和防漏性能，开孔太大容易在气压变化时出现渗液，开孔太小会导致导油速度跟不上雾化速度，出现干烧糊芯的问题。

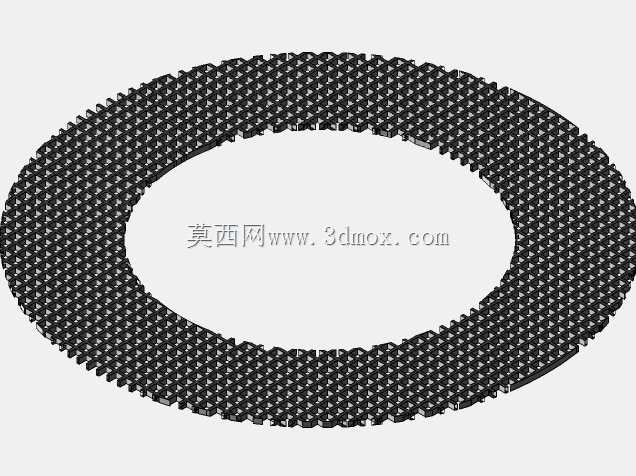

　　外形尺寸方面，整体最大外径控制在22mm，适配绝大多数常规规格的雾化主机安装接口，总高度不含吸嘴为55mm，安装吸嘴后总高度不超过70mm，这个尺寸边界既保证了足够的储液容量，又不会因为整体过长导致设备重心过高，握持时出现头重脚轻的问题。安装边界上，底部和主机连接的螺纹采用标准的510接口规格，螺纹的大径、小径、螺距都严格遵循通用接口标准，保证和市面上所有兼容510接口的供电主机都能顺畅装配，不会出现螺纹错牙、安装不到位的问题；底座的最外圈做了滚花防滑结构，方便用户手动拧动安装和拆卸，滚花的齿距和深度控制在合理范围，既保证足够的摩擦力，又不会因为齿峰过于尖锐划伤手。

　　建模过程中还要考虑各个零件的可制造性，比如外壳的注塑件要预留足够的拔模斜度，壁厚要均匀，避免出现注塑时的缩痕、缺胶问题；透明储液腔的筒状结构要保证同轴度，否则和上下盖装配时会出现偏斜，导致密封失效；内部的金属电极件要考虑导电性能和耐腐蚀性能，结构上要做绝缘处理，避免正负极短路。很多人做这类模型时只做外观的曲面还原，忽略内部的功能结构，看起来外形相似，实际内部的通路、安装位全是错的，这样的模型不管是做结构验证还是二次设计都没有参考价值，真正能用的三维模型，必须把每一个功能结构、配合公差、安装边界都还原到位，和实际量产件的功能逻辑完全一致，才能给后续的结构改进、配件设计提供准确的参考依据。
