三叶片曲面结构家用风扇叶片设计

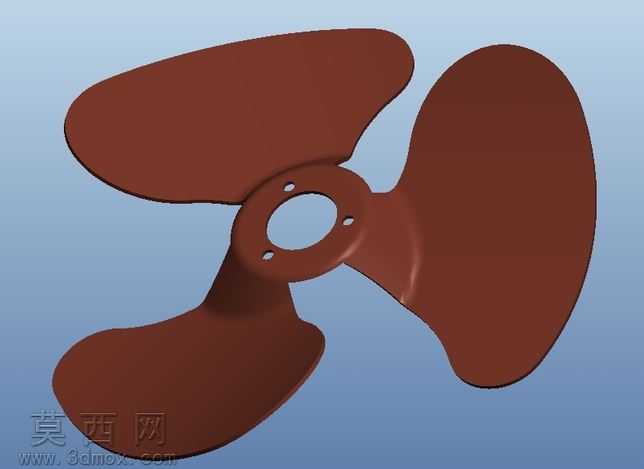

本作品为三叶片式风扇叶片三维设计模型，整体采用曲面建模思路完成全结构构建，建模过程优先完成单片叶片的曲面轮廓搭建，通过对叶片翼型截面的参数化调整，匹配风扇运行时的气流导向需求，叶片从叶根到叶梢的曲面弧度经过平滑过渡处理，保证曲面连续性达到G2级别，避免气流经过叶片表面时产生紊流与异常风噪。中心轮毂部分采用一体化结构设计，中心预留适配电机轴的圆形安装通孔，轮毂周向均匀分布四个小型安装定位孔，用于叶片与电机输出端的紧固连接，轮毂与叶片衔接位置做了加厚曲面过渡处理，既提升整体结构强度，也避免应力集中导致的叶片断裂风险。建模完成单片叶片的曲面造型后，通过圆周阵列复制的方式生成其余两片叶片，三片叶片沿轮毂中心呈120度均匀分布，阵列过程严格保证每片叶片的安装角度、曲面形态完全一致，确保风扇运转时的动平衡性能，减少运行过程中的抖动问题。材质渲染阶段采用哑光棕褐色工程塑料材质，还原家用风扇叶片常用的PP材质视觉质感，材质表面设置轻微的磨砂粗糙度参数，避免渲染时出现过度反光的失真效果，同时对叶片边缘做了微小的圆角处理，去除建模过程中产生的锐利边，符合实际量产产品的工艺要求。整体模型结构完整，曲面过渡流畅，各部分尺寸匹配常规家用台扇、落地扇的叶片规格，既可以作为产品结构设计的参考方案，也可用于流体力学仿真分析的基础模型，建模过程中对中心集线器结构做了细节优化，轮毂曲面与叶片根部的衔接处做了顺滑的加厚处理，保证整体壁厚均匀，适配注塑成型的工艺要求，避免生产过程中出现缩痕、填充不足等工艺缺陷。
