多安装位异形连接支架结构设计

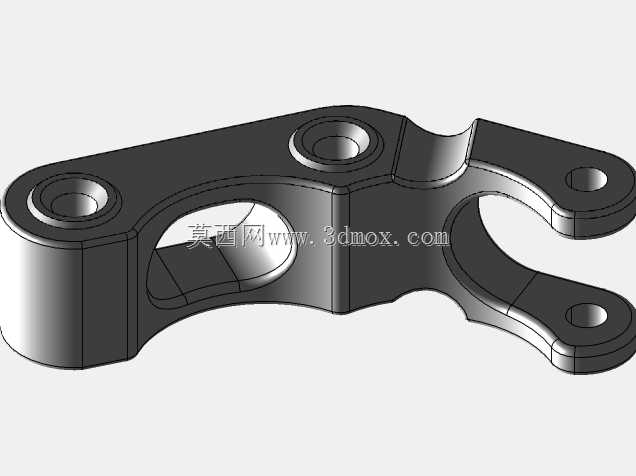

该异形连接支架属于机械系统中承担载荷传递与部件衔接功能的核心五金配件，广泛应用于工业自动化设备机架连接、轻型载具部件固定、专用工装定位衔接等场景，可在多部件交汇的安装位置实现不同方向构件的刚性连接，替代传统拼接式连接件减少装配环节的累积误差，提升整体连接结构的抗振性能与载荷承载能力。从实际用途来看，该支架可同时衔接三个不同方向的外接构件，左侧大直径安装位用于对接主承载轴类部件，上方沉孔位用于固定垂直方向的限位构件，右侧双叉耳结构则用于铰接可小幅摆动的联动杆件，能够在紧凑的安装空间内完成多维度的力流传递，避免多零件堆叠带来的空间占用问题。在功能特性设计上，支架主体采用等强度过渡的异形轮廓，所有转角位置均做了圆角应力释放处理，避免应力集中导致的长期载荷下结构断裂；中部开设的异形镂空槽在不降低整体结构刚性的前提下，有效削减了零件自身重量，降低运动部件的惯性负载，同时也为内部走线、管路避让预留了充足空间；所有安装孔均采用沉孔设计，安装后紧固件端面不突出零件表面，既避免了外接部件运动时的干涉风险，也让整体装配外观更加平整。设计思路上，该结构从网格扫描的实体逆向优化而来，在还原实物安装匹配度的基础上，对壁厚做了均匀化调整，将整体壁厚控制在适配压铸或精密铣削加工的合理区间，既保证加工过程中不会出现壁厚不均导致的变形问题，也让零件在承受交变载荷时各部位受力更加均衡；右侧叉耳的开口尺寸与孔位同轴度做了公差适配设计，能够匹配标准规格的铰接销轴，装配后铰接部位转动灵活无卡滞，同时具备足够的抗剪切强度。在外形尺寸与安装边界层面，该支架整体轮廓沿长度方向延伸，左侧圆柱安装位的外径与轴向长度适配常规直径的轴套配合尺寸，上方沉孔的深度与孔径适配对应规格的内六角螺栓安装，右侧双叉耳的间距与孔位中心距严格匹配铰接部件的安装尺寸，整体安装后最大外轮廓不会超出预设的装配边界，相邻部件运动过程中不会与支架本体产生刮擦干涉，能够直接适配原有设备的安装空间，无需对周边构件做额外改造即可完成替换装配。
