JST-SH贴片连接器线对板接插件

　　这套接插件结构围绕消费电子、小型通信终端、传感器模组和紧凑控制板的内部布线需求展开，核心处理的是细导线与PCB之间可拆卸、可批量装配的连接问题。在实际设备里，板上信号点往往不能直接焊线：一方面线束需要在总装、检修或模块更换时分离，另一方面人工逐点焊接效率低、一致性差，还容易因焊锡桥接造成相邻信号短路。SH系列采用带锁扣的 shrouded header 与 receptacle 配合，插头插入后由壳体上的锁定结构约束退脱，振动、搬运或线束受拉时不会轻易松脱；同时 header 外围的围挡把端子区域包住， mating 过程中能引导插头对位，减少斜插导致的端子弯折。

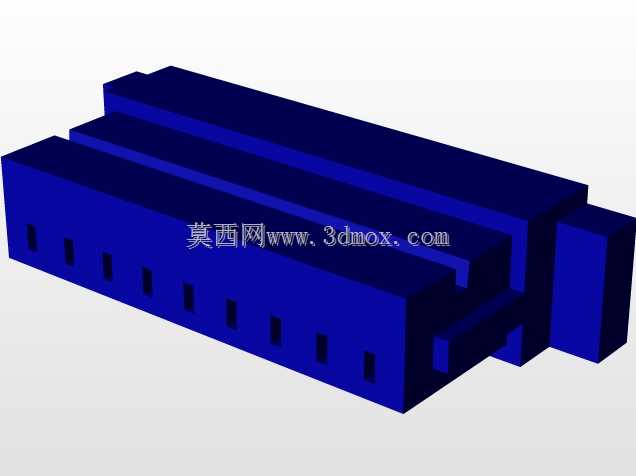

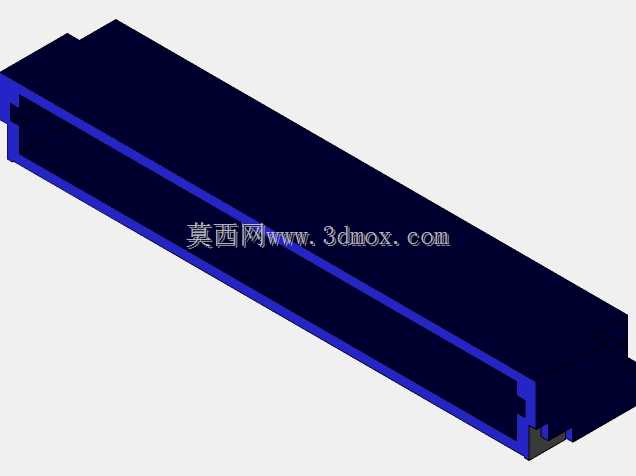

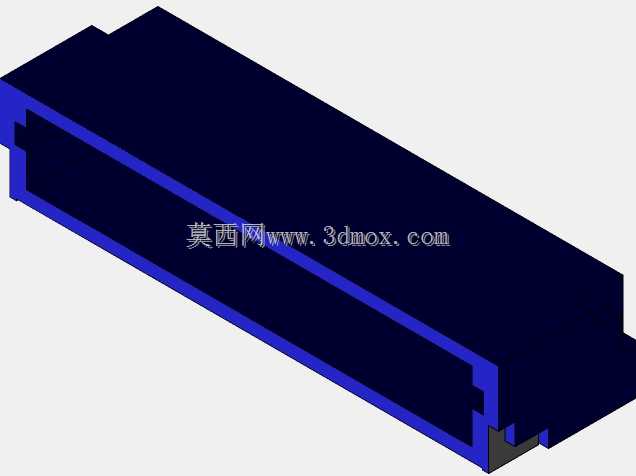

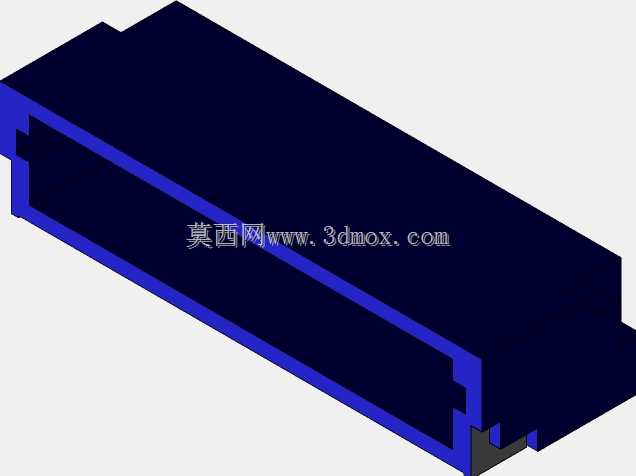

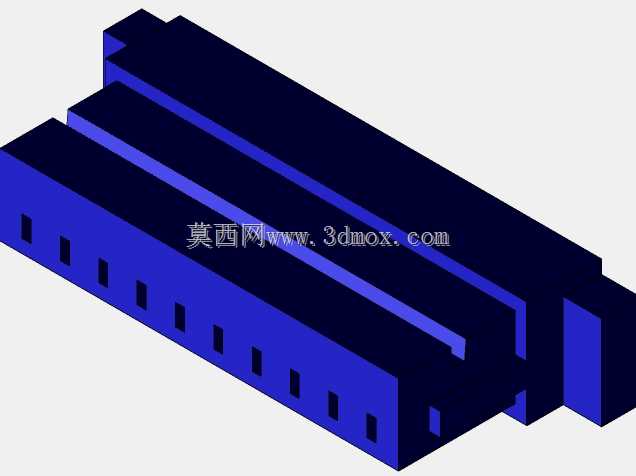

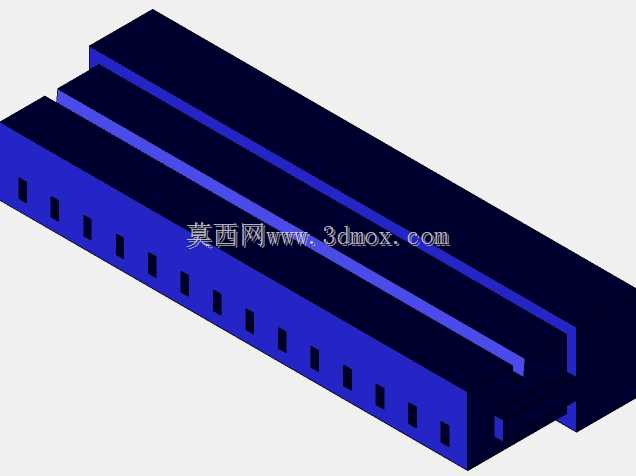

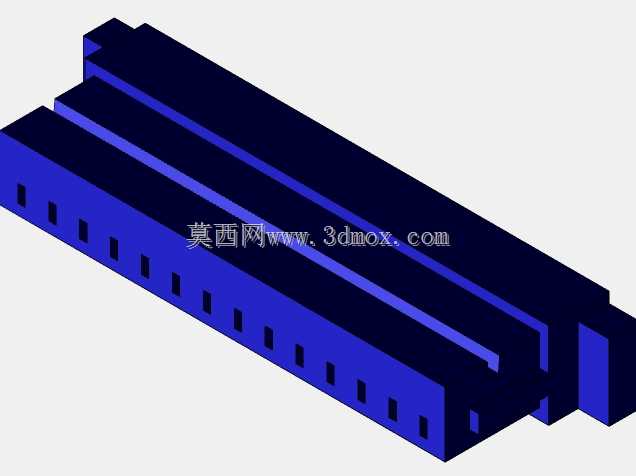

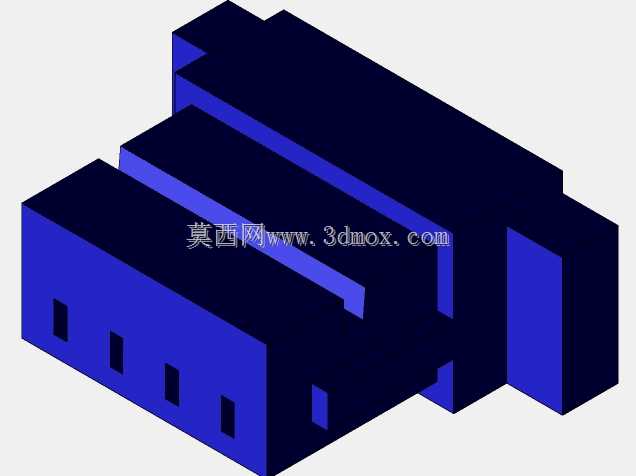

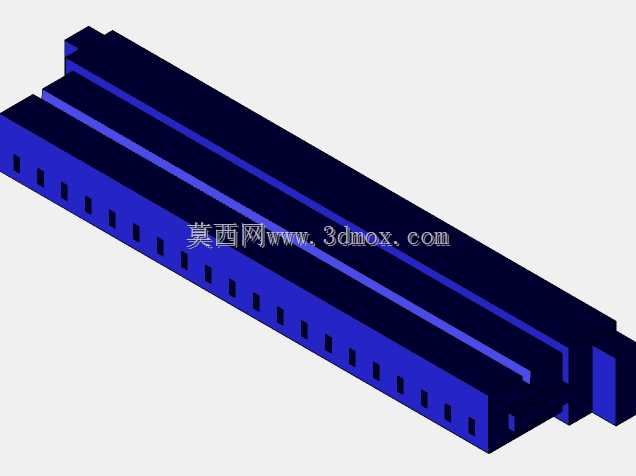

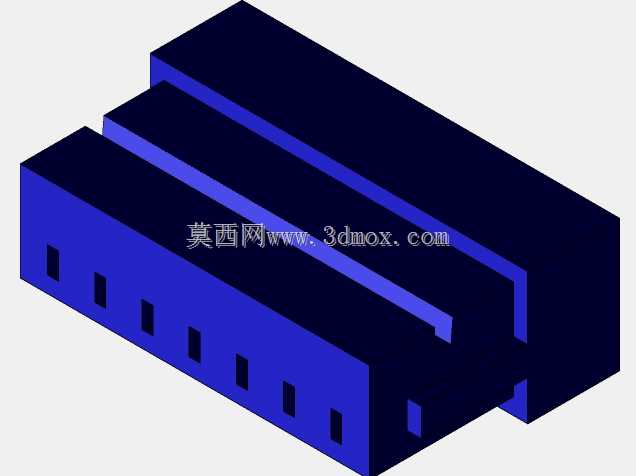

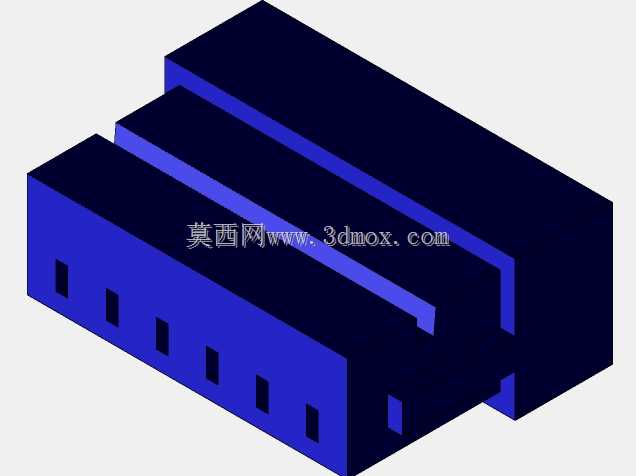

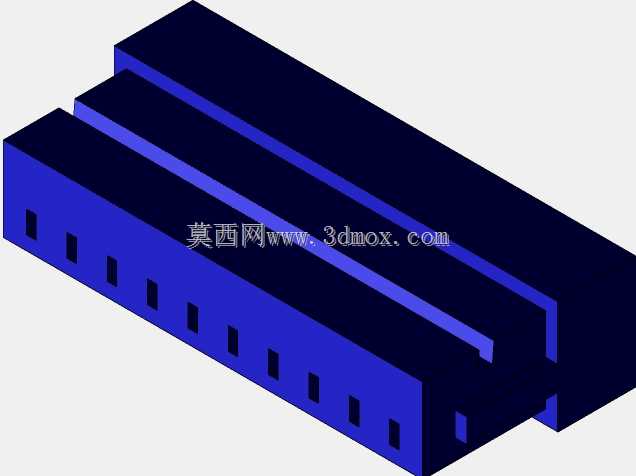

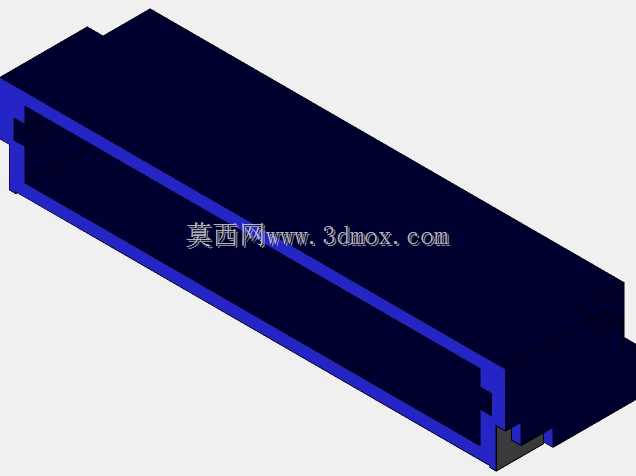

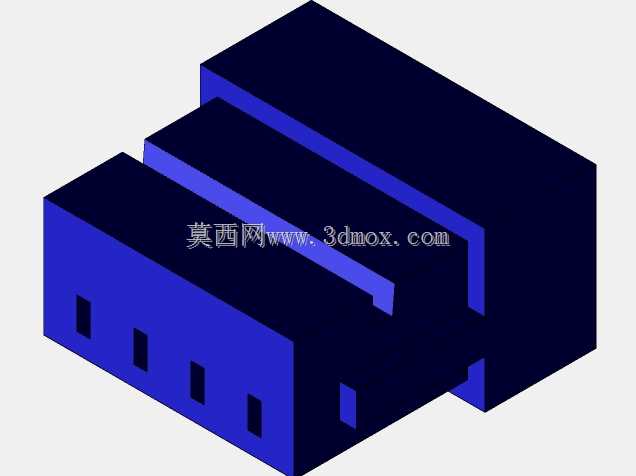

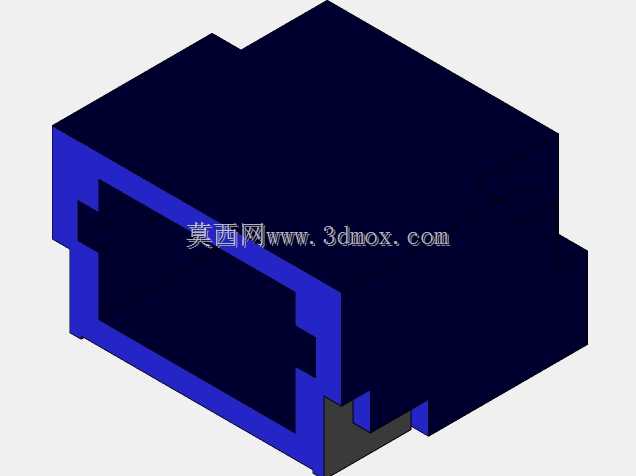

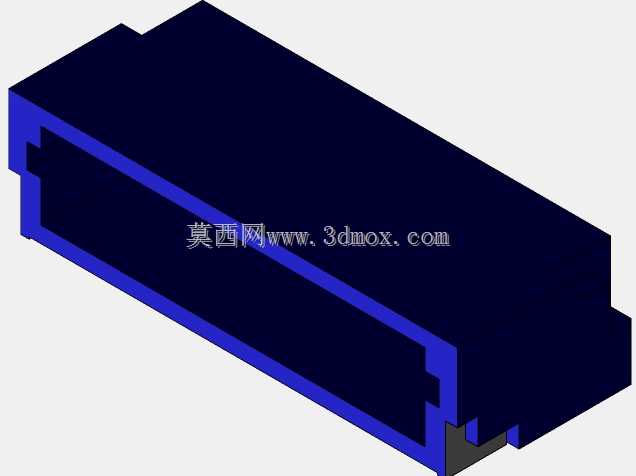

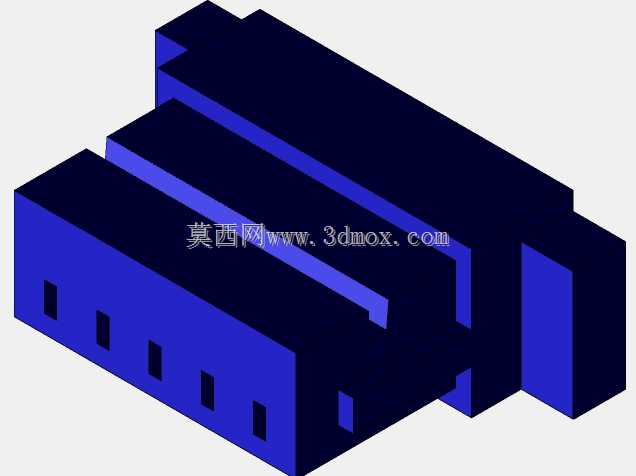

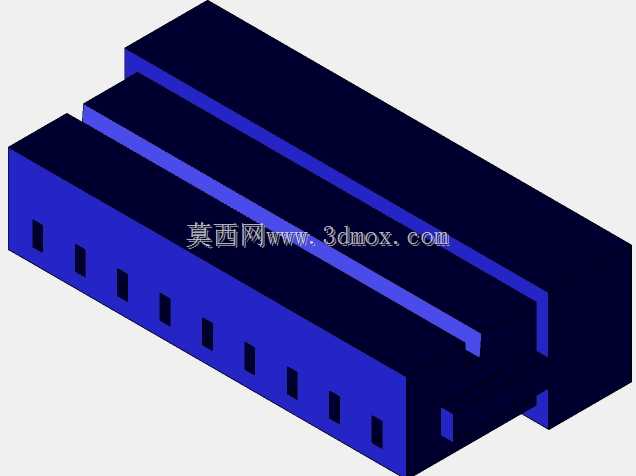

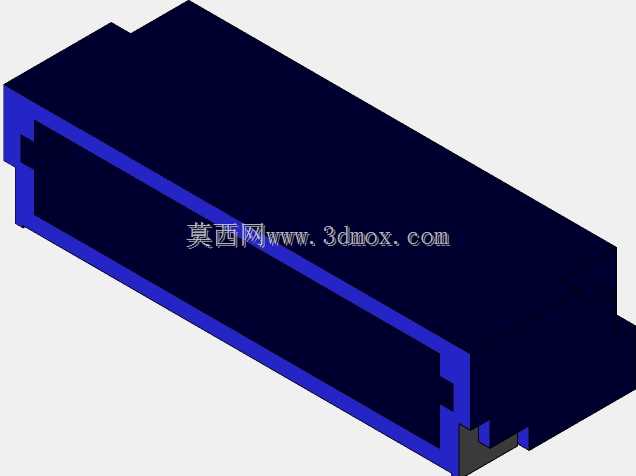

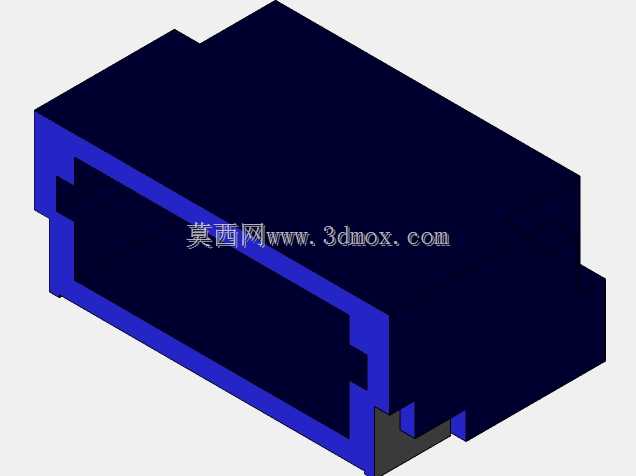

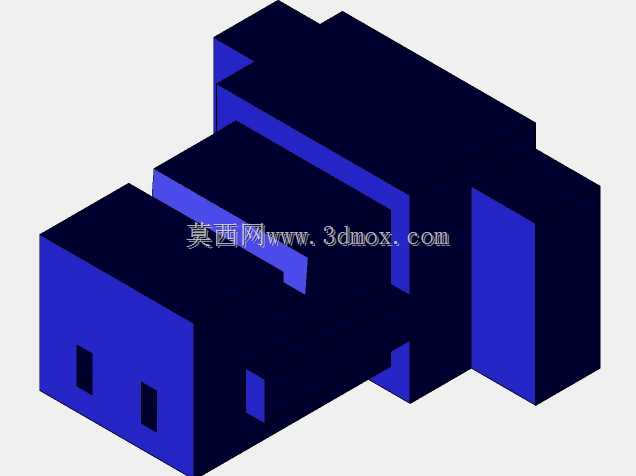

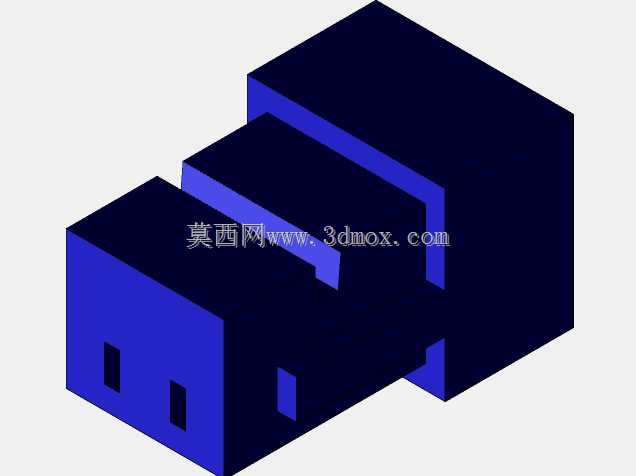

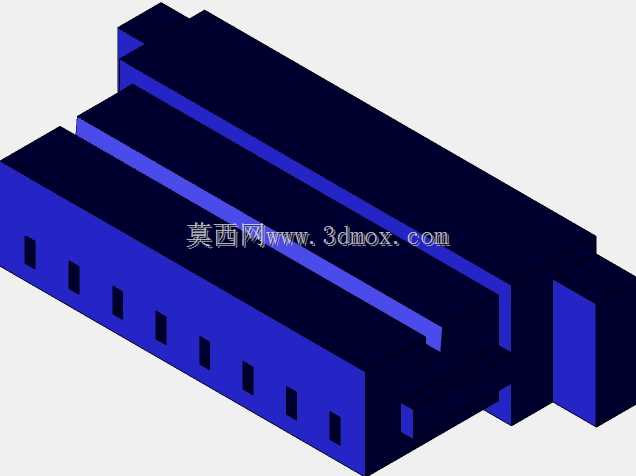

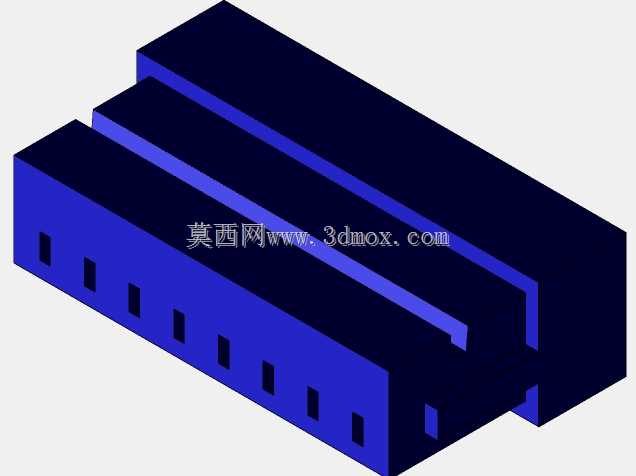

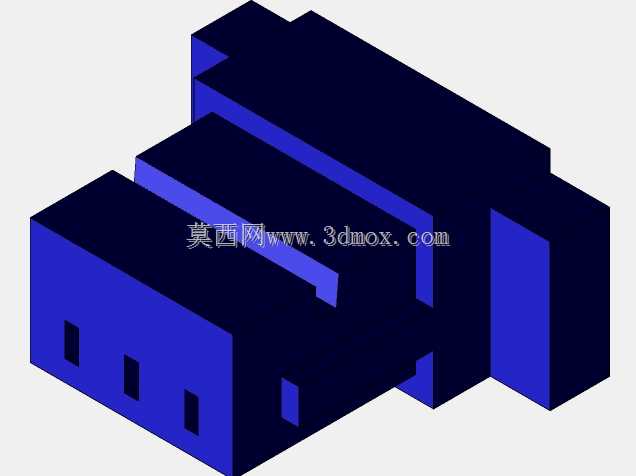

　　建模时需要把两个配合方向同时交代清楚。顶部入口对应常规竖直插拔，连接器轴线与板面近似垂直，适合上盖空间充足、线束从板上方引出的布局；侧面入口则让线束沿板面方向离开，适合薄型壳体、板间高度受限或线束需要贴近PCB走线的场景。两种入口并不是简单旋转外壳，插头出线方向、锁扣受力位置、手指或工装可接触的空间都不同，因此三维结构中应保留壳体端部的操作凸位。该凸位位于 receptacle 两端，拆卸时操作者可以捏住端部使其与 header 脱开，而不必直接拉扯导线；这一点对多芯线束尤其重要，因为拉导线会把力传到压接筒和导体根部，长期使用后可能造成断线或接触电阻增大。

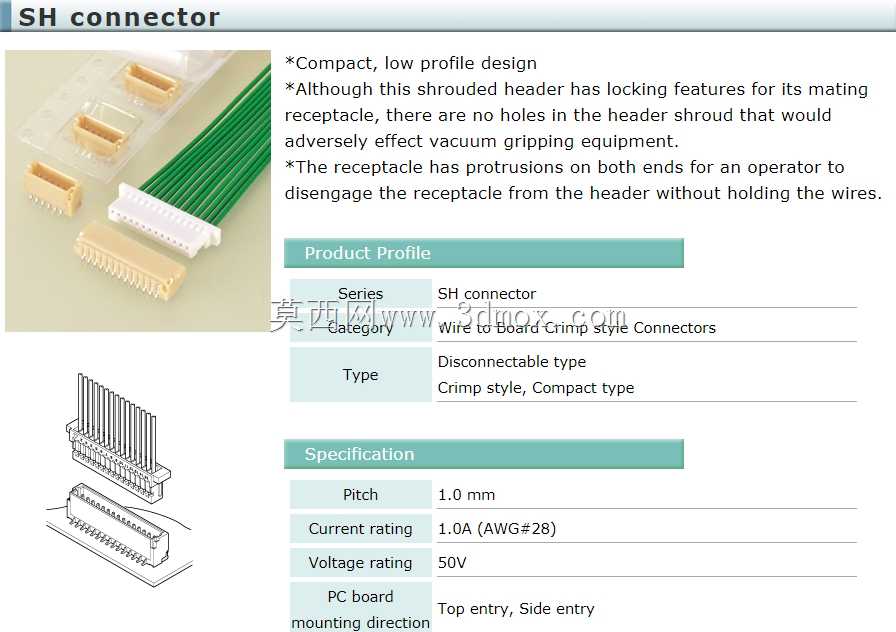

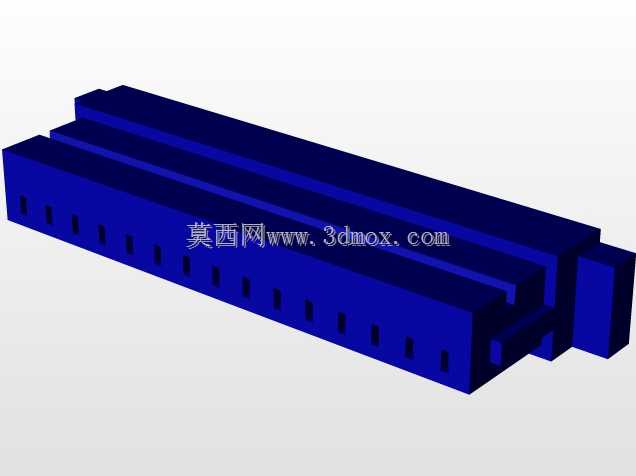

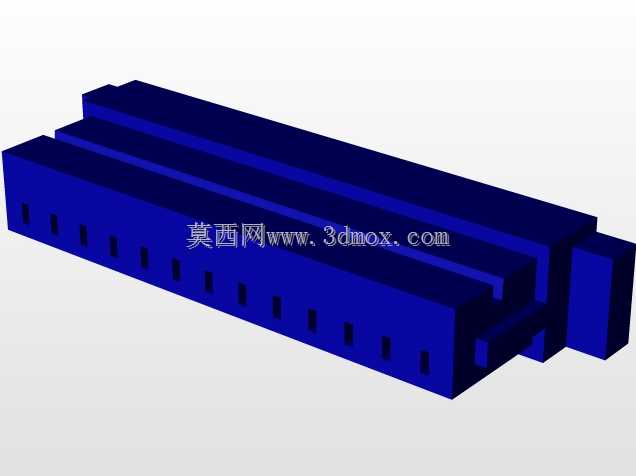

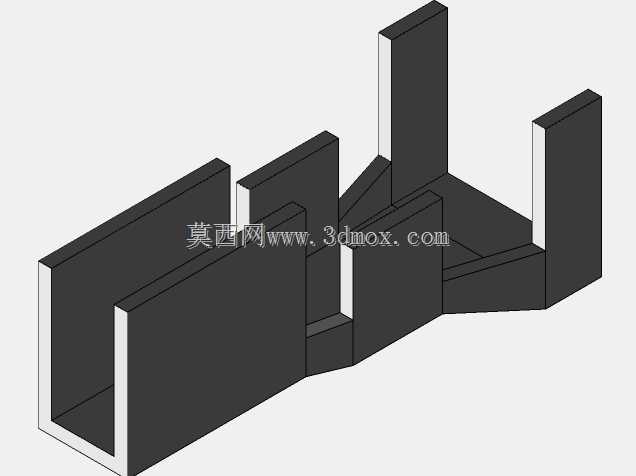

　　间距按1.0mm节距布置，属于高密度线对板连接方案。引脚中心距缩小后，塑胶隔墙、端子料厚和焊盘间隙都随之收紧，模型中相邻针位、塑胶槽位和金属端子的相对位置必须保持一致，不能只按外观排成一排。端子采用压接式结构，导线端通过 crimp style 金属件与绝缘线芯和导体分别固定：后部压接绝缘层提供抗拉脱支撑，前部压接导体形成电气接触。适配线径围绕AWG#28细导线，额定承载电流按1.0A考虑，电压等级为50V，主要面向低压信号、小功率供电和传感器引线，不适合按大电流电源端子来选型。

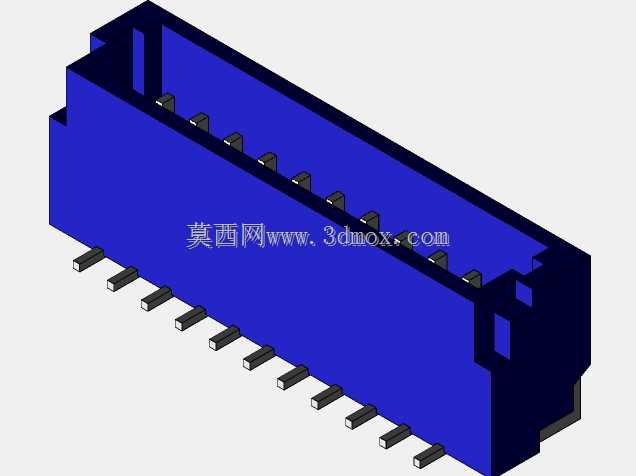

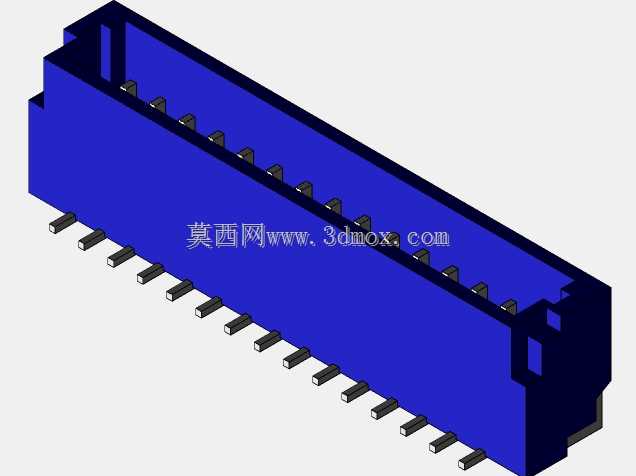

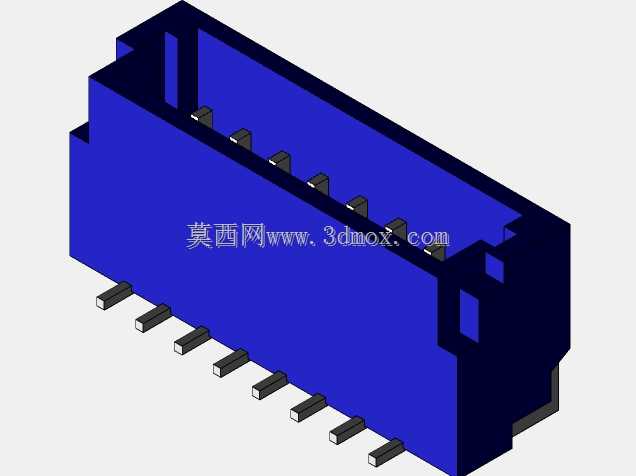

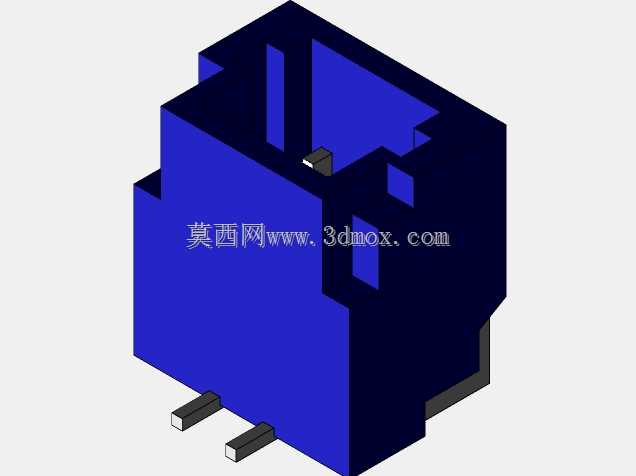

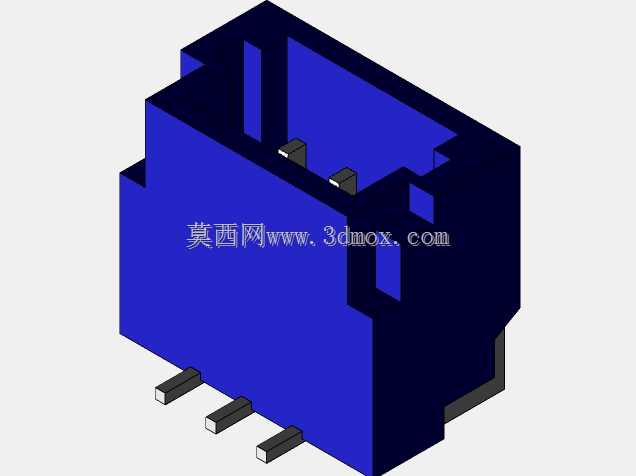

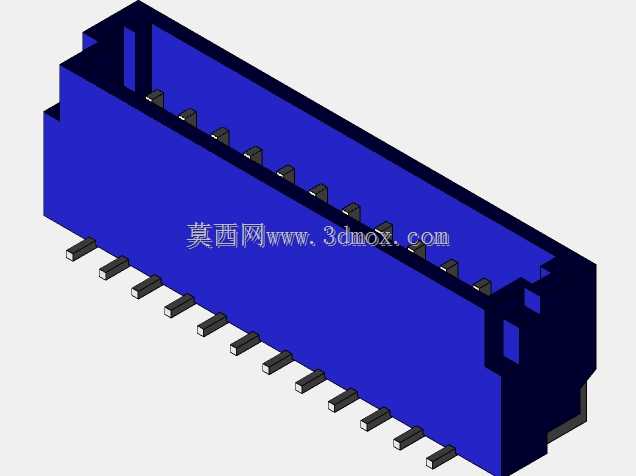

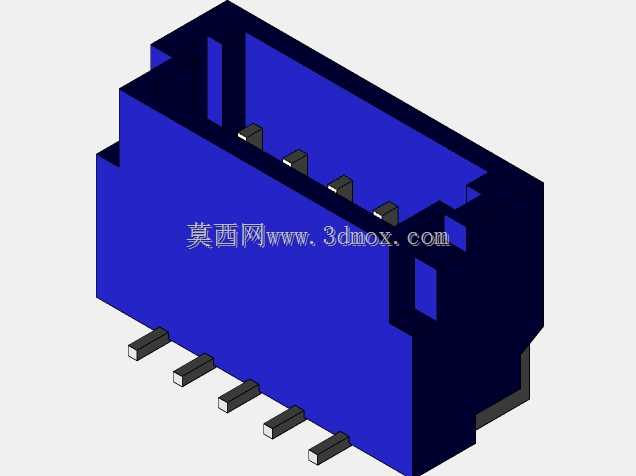

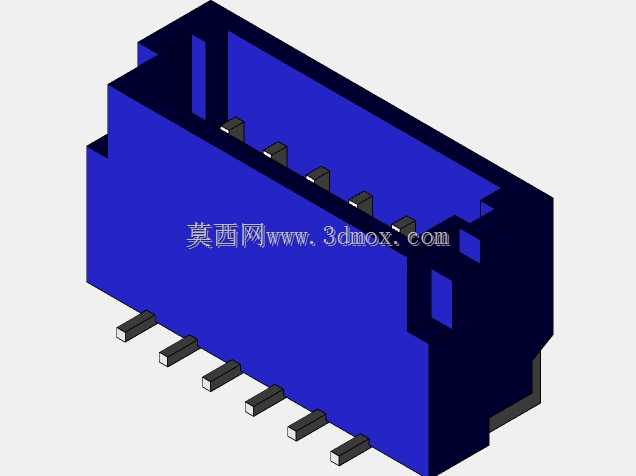

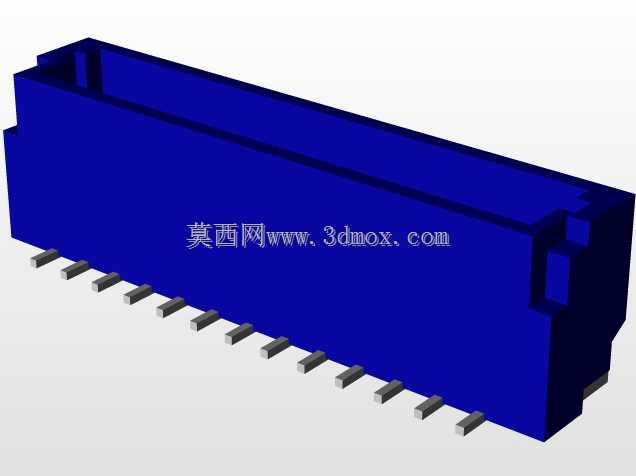

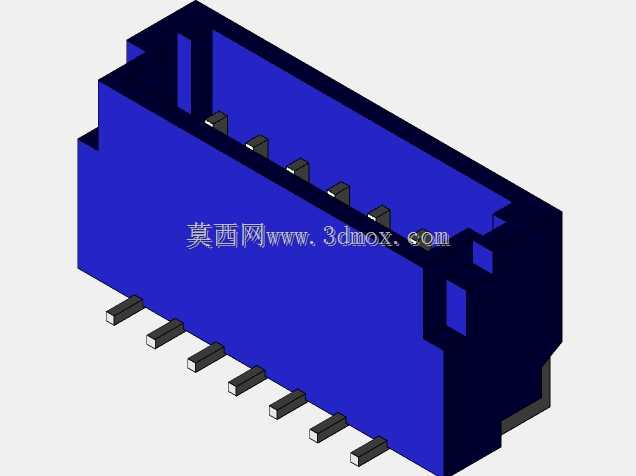

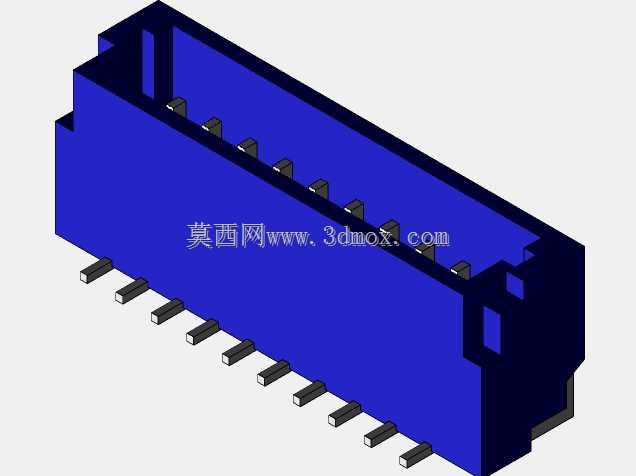

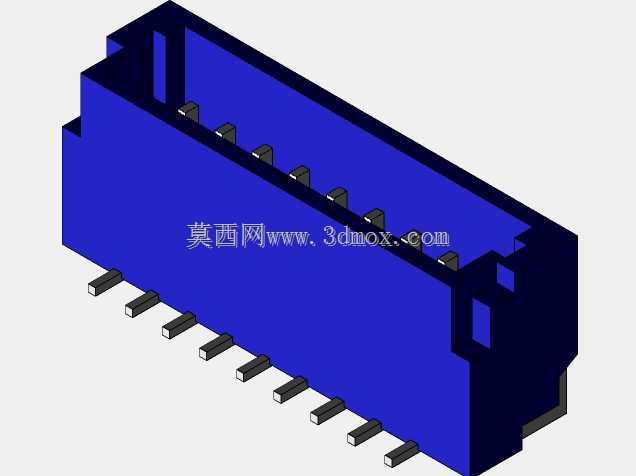

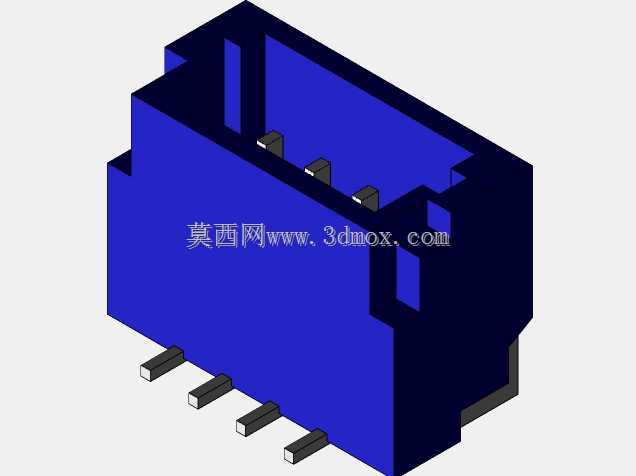

　　SMD板端结构的重点在贴装边界。header 以表面贴装方式固定在PCB上，金属端子与焊盘通过回流焊形成连接，塑胶本体下方需要考虑焊盘、钢网开口、元件禁布区以及检视空间。建模时不能只给出本体外形，还要把贴装脚的伸出长度、脚距、本体高度和围挡轮廓表达出来，因为这些尺寸直接影响PCB封装、壳体开孔和附近元件高度。紧凑低矮是该类连接器的主要外形特征，本体占用板面积小，Z向高度低，适合便携设备、小型IO模块、车载外围小控制板以及密集安装的通信组件。

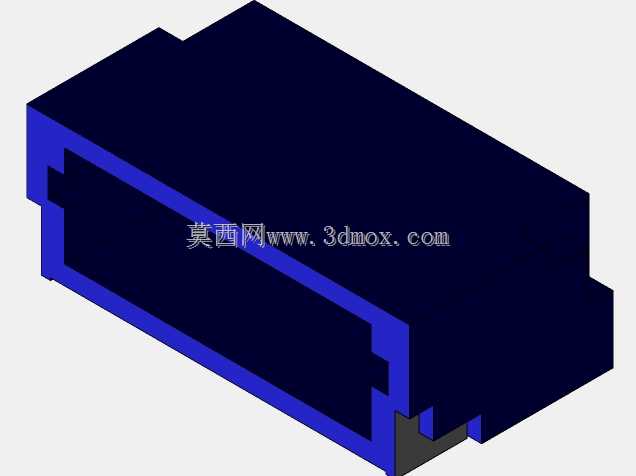

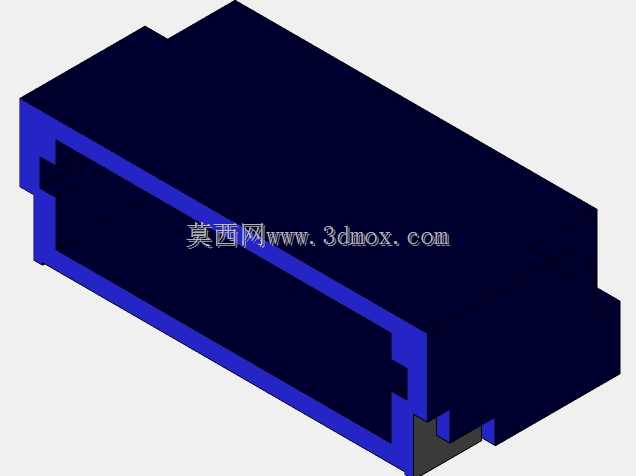

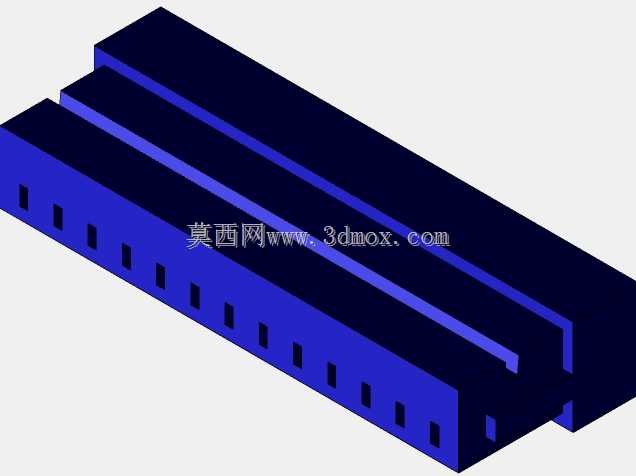

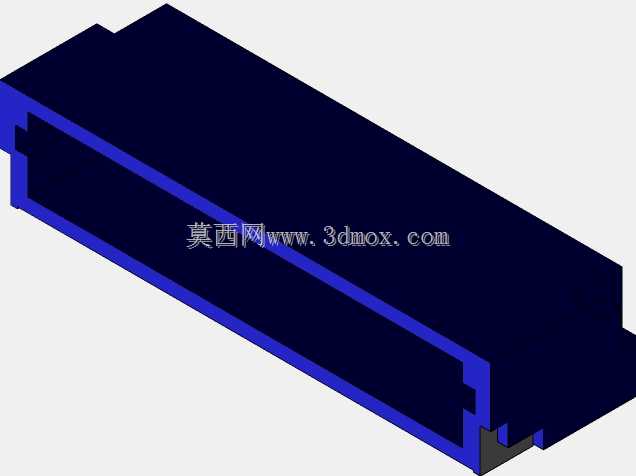

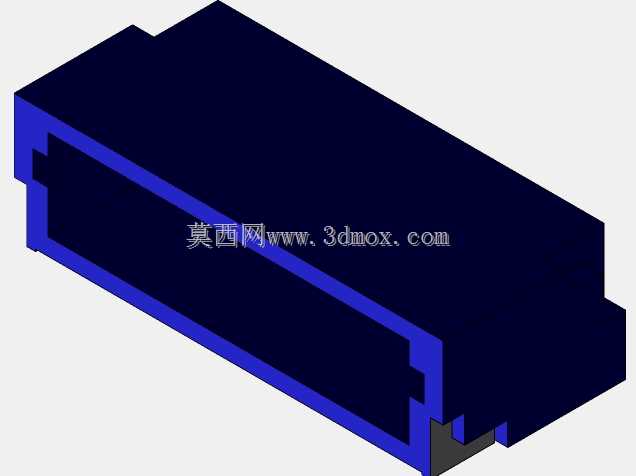

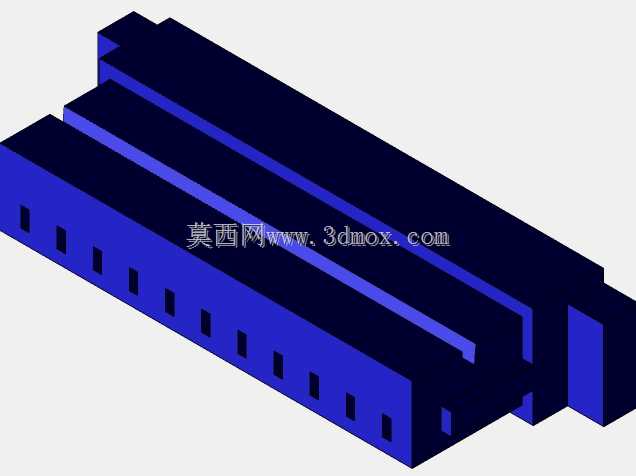

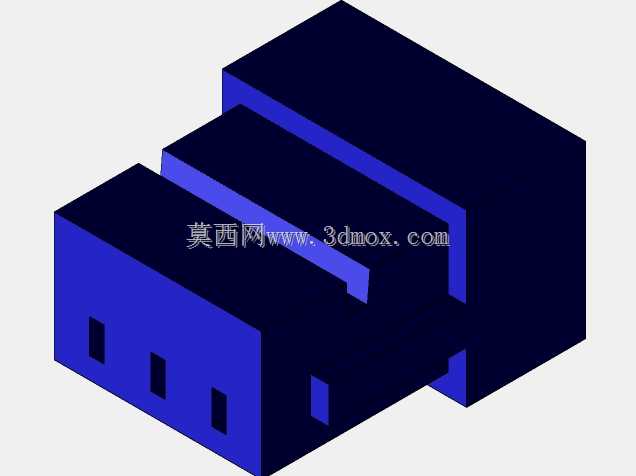

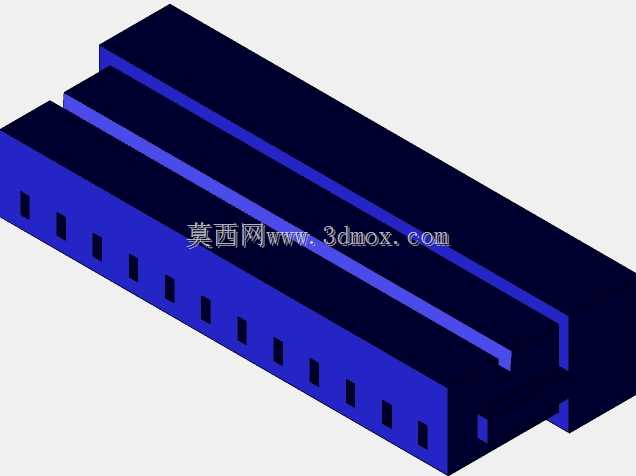

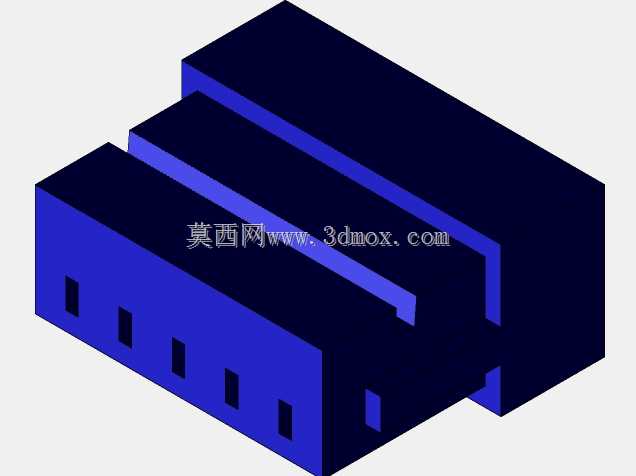

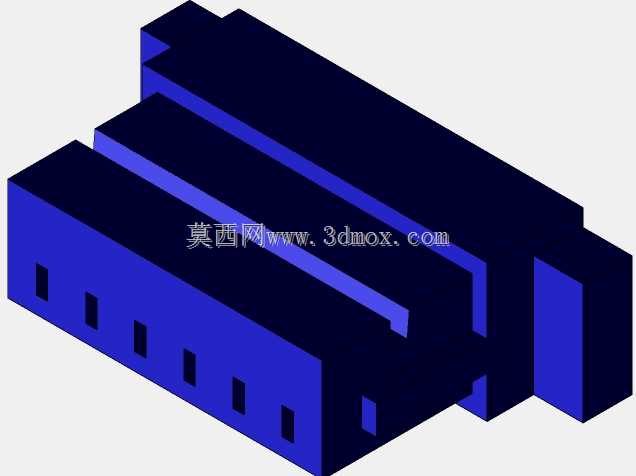

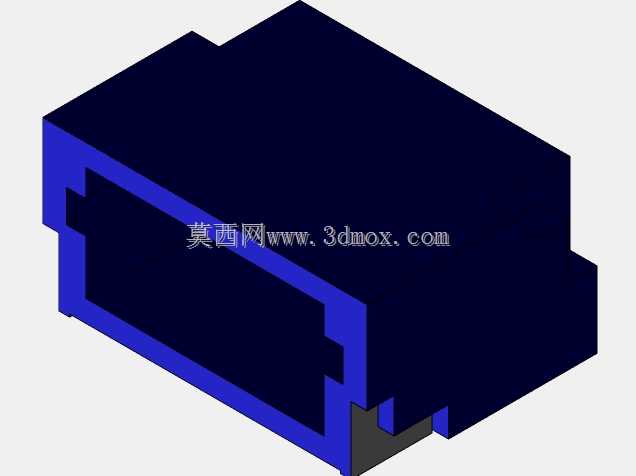

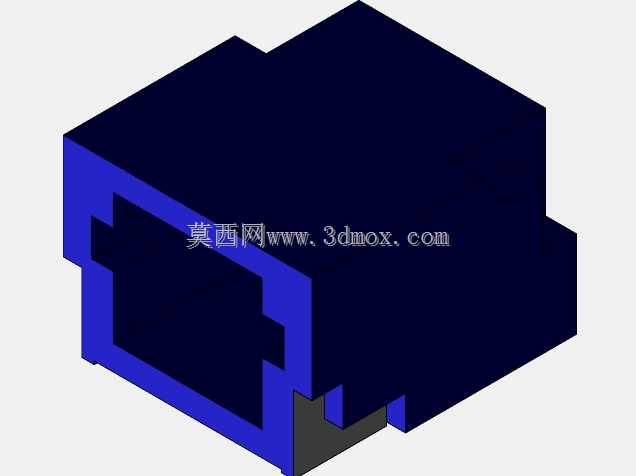

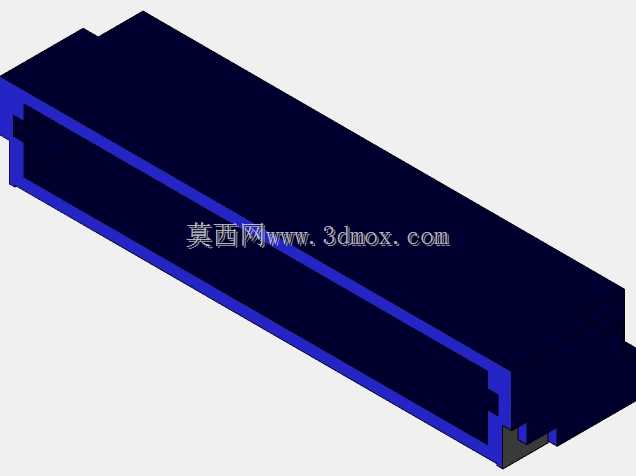

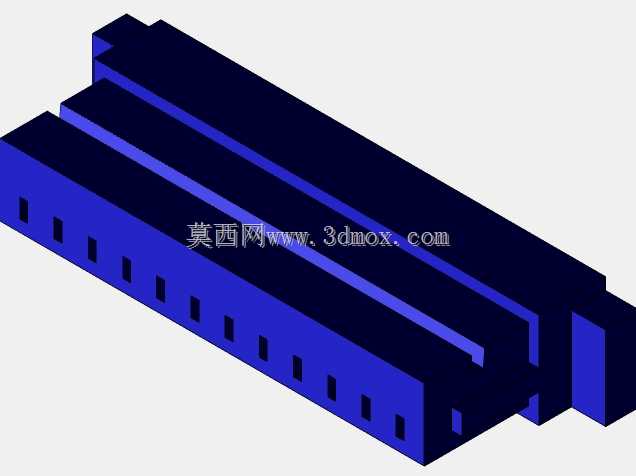

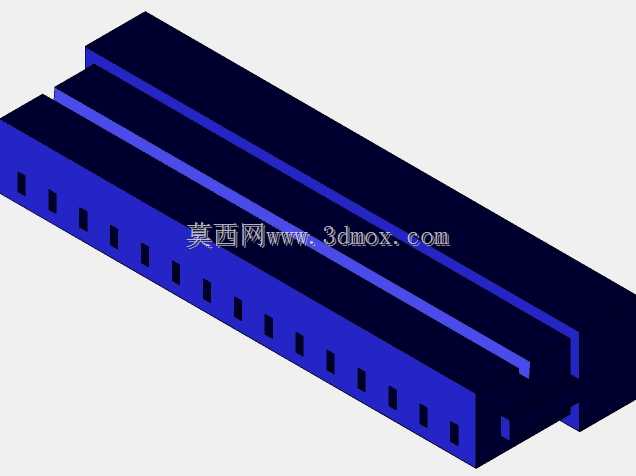

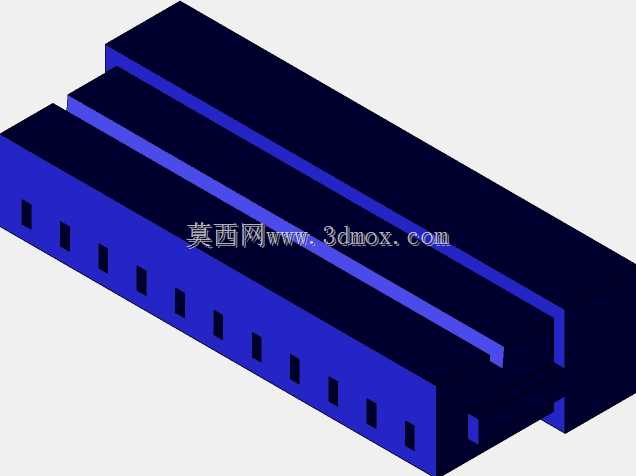

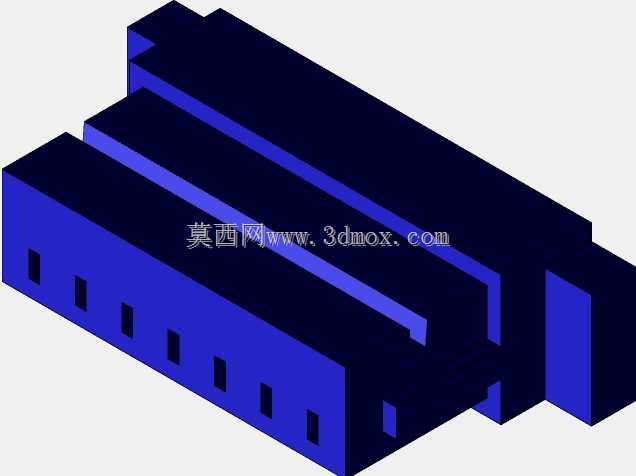

　　结构设计上还有一个容易被忽视的细节：header shroud 顶部没有为吸嘴取件设置大孔，目的是避免孔位影响SMT真空吸嘴稳定拾取。也就是说，贴装时依赖连接器顶面平整区域供吸嘴吸取，外围围挡主要服务于插头导向和防误插，而不是作为取件结构。三维建模时顶面应保持连续、平整，避免在吸嘴覆盖区域加入无关凸起。receptacle 塑胶壳则要兼顾锁臂弹性、端子保持力和薄壁成型，壳体既不能厚到占用过多空间，也不能薄到锁扣反复插拔后产生永久变形。

　　在装配校核中，需要同时检查静态干涉和操作空间。插头完全就位后，线束弯曲半径、导线束外径、出线方向与周边电容、电阻、屏蔽罩或壳体筋位之间都要留余量；拆卸时，端部按压位置不能被高大器件挡住，否则维修人员只能用工具硬撬，容易损坏锁臂。若采用侧面入口，还应核对线束离开连接器后是否会跨过贴片元件或焊点，必要时在PCB上预留走线槽、绑线柱或点胶固定位。多pin位排列时，针位编号、防反插特征和壳体极性结构要在模型中明确，防止产线反插。

　　从工程使用角度看，这类连接器的价值不在于承受复杂机械载荷，而在于以很小的体积完成可靠、可重复的线路连接。它把细导线压接、端子定位、插头锁止、板端贴装和维护拆卸集中在一个小型塑胶-金属组件中；结构模型若能准确表达节距、端子、锁扣、出入口方向和贴装边界，就能同时服务于PCB封装建立、整机空间校核、线束走向设计和装配工艺确认。
