直径80mm内轴8mm离心式电机叶轮结构

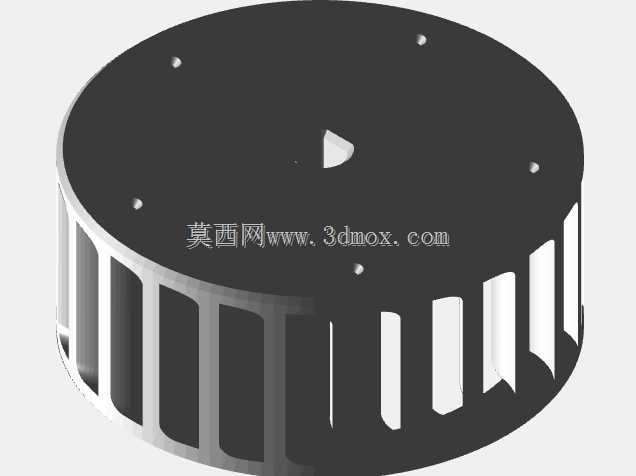

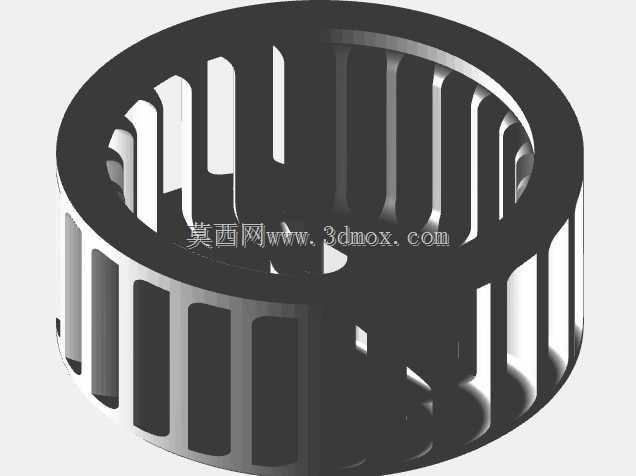

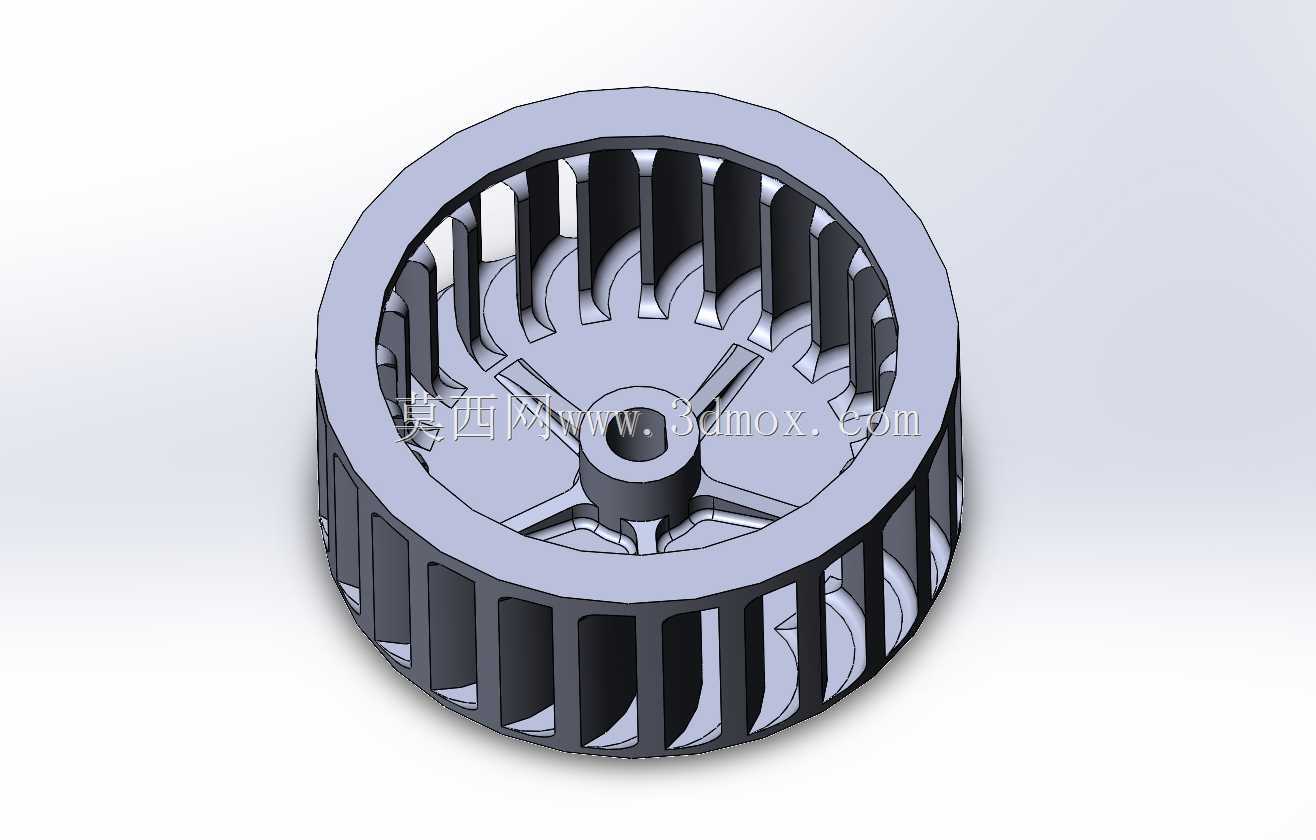

　　这款叶轮是小型离心式鼓风散热场景下的核心做功部件，日常在小型工频电机散热、桌面级排风设备、紧凑型电子机柜散热单元、小型新风模块这类对安装空间有严格限制的场景中适配使用，和常规轴流叶轮不同，这类多翼式离心叶轮的出风方向是沿径向导出，能在有限的轴向空间内获得更高的风压，克服紧凑风道里的沿程阻力，把电机本体或者密闭腔体内的积热带出。从结构设计逻辑来看，叶轮整体采用筒式多叶片布局，外圆直径控制在80mm，这个尺寸刚好适配常见的80mm规格安装位，不管是嵌入设备外壳的风道槽，还是搭配对应规格的蜗壳都能直接匹配安装边界，不需要额外做转接结构；内轴孔直径设定为8mm，适配行业内通用的小型电机输出轴径，轴孔和轮毂的连接位置做了等厚加强筋过渡，避免叶轮高速旋转时轮毂位置出现应力集中，长期运转下不会出现轴孔开裂、叶轮偏心抖动的问题。

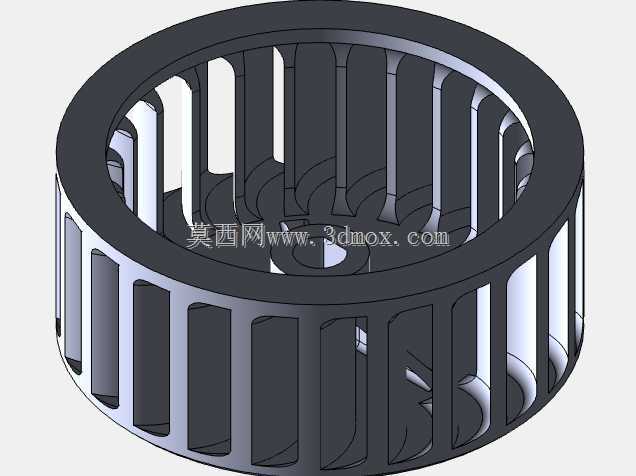

　　叶片采用前向多翼式的排布设计，每一片叶片的弧度都经过反复校核，相邻叶片之间的流道宽度均匀，既保证进风侧的气流能顺畅导入叶道，也避免流道过窄导致气流在叶道内形成涡流损失，叶片和上下端环的连接位置做了圆角过渡，一方面是减少3D打印过程中的支撑残留，另一方面也能降低气流经过连接位置的风阻，减少运转时的气动噪音。考虑到3D打印成型的工艺特性，整个叶轮的壁厚做了均匀化处理，所有位置的壁厚差控制在0.2mm以内，避免打印过程中因为冷却速率不一致出现翘曲变形，同时预留了0.2mm的成型公差，不管是采用FDM工艺打印PLA、PETG材质，还是用光固化工艺打印树脂材质，打印完成后的轴孔尺寸、外圆跳动量都能满足装配要求，不需要二次做机加工修正。

　　实际装配使用时，叶轮通过内轴孔和电机输出轴过盈配合或者顶丝锁紧固定，电机带动叶轮高速旋转时，空气从叶轮中部的进风区域被吸入，在叶片的带动下获得动能，随后沿径向从叶片之间的缝隙甩出，进入配套的蜗壳结构后将动压转化为静压，最终沿着设计的风道流向需要散热的区域。和金属冲压成型的同规格叶轮相比，这个结构的设计充分考虑了增材制造的工艺优势，不需要开模就能快速打样验证，在小批量定制散热设备、学生课程设计验证、小型设备改装散热的场景下适配性极强，叶轮的叶片数量和弧度设计平衡了风量和风压的关系，在每分钟数千转的常规工作转速下，既不会因为叶片数量过少导致出风脉动大、噪音高，也不会因为叶片过密导致风阻过大、电机负载超标。

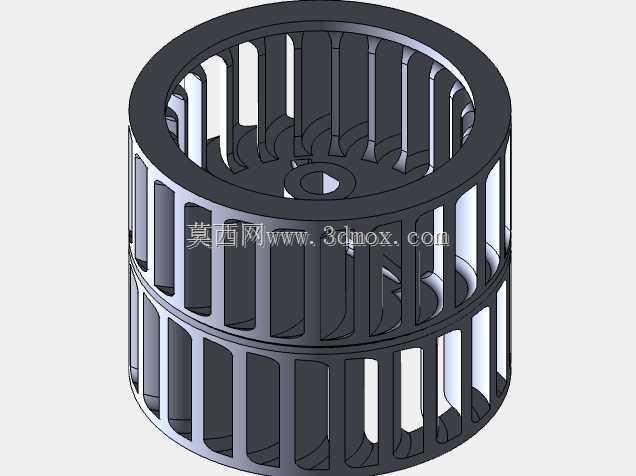

　　安装边界上，叶轮的轴向宽度为33mm，选型时只需要保证电机轴伸长度足够，蜗壳或者风道的内部直径大于80mm，预留0.5-1mm的运转间隙，就可以避免叶轮旋转时和周边结构发生刮蹭，不需要额外做复杂的对位调整，对于结构设计人员来说，在做紧凑型散热设备的方案阶段，可以直接基于这个尺寸做周边风道、电机固定位的布局设计，减少重复建模的工作量，也能提前预判安装空间是否足够，避免后期出现结构干涉的问题。
