工业用可倾式感应熔炼炉结构设计

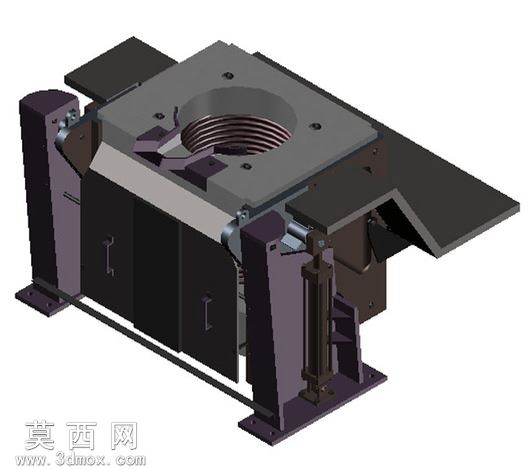

本作品为可倾式感应熔炼炉的三维参数化建模成果，建模过程严格遵循工业熔炼设备的实际生产设计规范，首先完成整体装配基准的定位搭建，以炉体中心轴线为核心装配参考，依次拆分炉体支撑立柱、倾转驱动机构、感应线圈腔体、防护外罩、操作平台等独立子部件进行分步建模。建模阶段对感应线圈的螺旋匝间距、腔体壁厚、支撑立柱的安装孔位、倾转液压缸的铰接点位均做了精准的尺寸约束，所有配合面均按照实际机械装配公差要求设置贴合约束，避免出现干涉错位问题。材质渲染环节针对不同部件的实际工况赋予对应材质属性：炉体承重支架采用哑光深灰铸铁材质，还原铸铁件粗糙的金属磨砂质感与厚重感；感应线圈腔体内部设置紫铜材质，表现铜材的金属光泽与导电属性；防护外罩采用耐高温黑色哑光钢板材质，表面添加轻微的使用磨损纹理提升真实感；倾转液压缸部件采用镀铬亮面金属与深色密封橡胶组合材质，区分不同功能部件的视觉差异；操作平台采用防滑花纹钢板材质，还原工业现场的平台防滑纹理细节。结构设计上采用双侧立柱支撑配合单侧液压倾转的结构形式，炉体可绕两侧铰接轴完成一定角度的倾转动作，方便熔炼完成后的金属液倾倒作业；炉体顶部设置开放式感应腔，内部螺旋感应线圈的排布完全匹配实际感应加热的磁场作用范围，外部防护板做了延伸遮挡设计，避免作业过程中高温飞溅物溢出；底部支撑脚设置带安装孔的固定底板，可通过螺栓将整台设备固定在车间作业基础上，保障熔炼作业过程中的设备稳定性。设计过程中充分考虑了设备的实际操作需求，预留了感应电源接线、冷却管路接入的对应安装位置，倾转机构的铰接点位置经过反复调整，确保倾转过程中炉体重心始终处于稳定支撑范围内，避免倾转作业时出现重心偏移侧翻的风险，整体模型结构完整，各部件的连接关系清晰，可直接用于设备结构展示、安装指导以及后续的工程图纸转化参考。
