直列四缸发动机曲柄活塞组结构设计

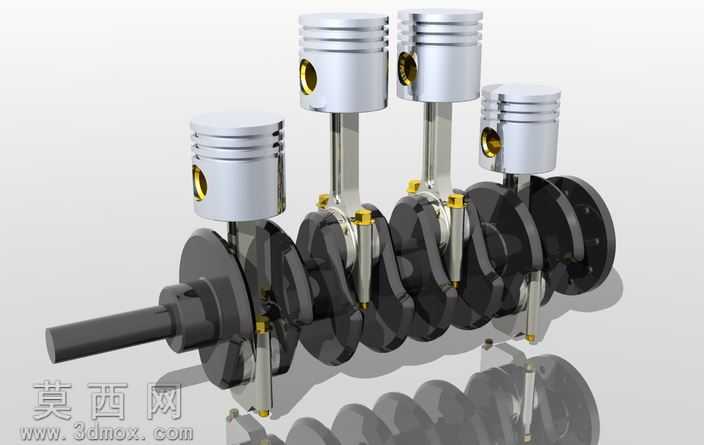

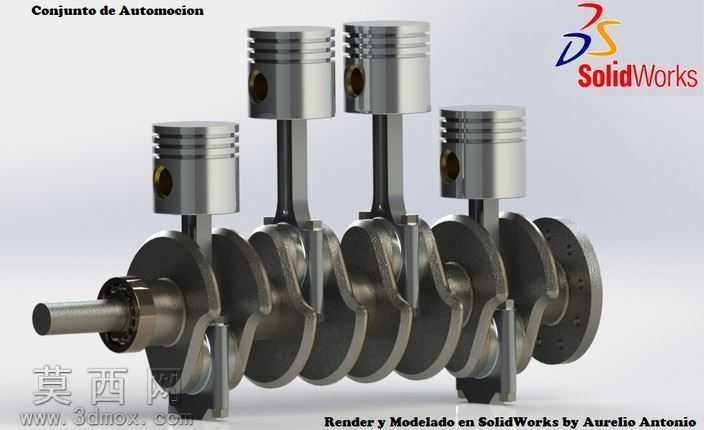

本作品为直列四缸发动机核心曲柄活塞组件的三维建模设计，整体建模过程严格遵循内燃机曲柄连杆机构的真实运动逻辑与尺寸比例，完整还原了四缸发动机动力输出核心单元的结构特征。建模阶段首先完成曲轴主体的构建，依据四缸机1-3-4-2的点火间隔角设定，精准排布四个曲柄销的相位角度，确保各曲柄臂的配重结构与主轴颈的同轴度符合工程设计要求，对曲轴上的润滑油道、法兰连接端、启动齿圈配合位等细节结构都做了精细化还原，保证各部位尺寸公差符合实际装配逻辑。随后完成活塞组件的建模，每个活塞都还原了环槽结构、活塞销座孔、燃烧室凹坑的细节特征，配套的活塞销、连杆结构都按照真实铰接关系完成装配约束，连杆大头与曲柄销的配合、小头与活塞销的铰接都设置了符合机械原理的运动副约束，可直观演示活塞往复运动转化为曲轴旋转运动的完整动力传递过程。材质渲染阶段针对不同部件的实际材质做了区分处理，曲轴与连杆采用锻钢材质的金属质感表现，还原了机加工表面的细腻金属光泽与边缘倒角的光影过渡；活塞采用铝合金材质的哑光金属质感，突出活塞表面的轻量化设计特征；各部件的分模线、加工纹理都通过材质贴图做了细节表现，整体渲染效果真实还原了金属机加工零件的质感。设计过程中重点考量了曲柄连杆机构的运动干涉问题，通过运动仿真验证了活塞在上止点、下止点位置时与曲轴、连杆的间隙，确保各部件运动过程中无碰撞干涉，同时对曲轴的平衡配重结构做了优化设计，保证四缸运转时的惯性力平衡，整体模型既可以作为内燃机结构教学的演示载体，也可作为发动机相关设计的参考基础模型，完整展现了往复式内燃机核心动力部件的结构逻辑与设计要点。
