集成九阀液压控制油路块组件设计

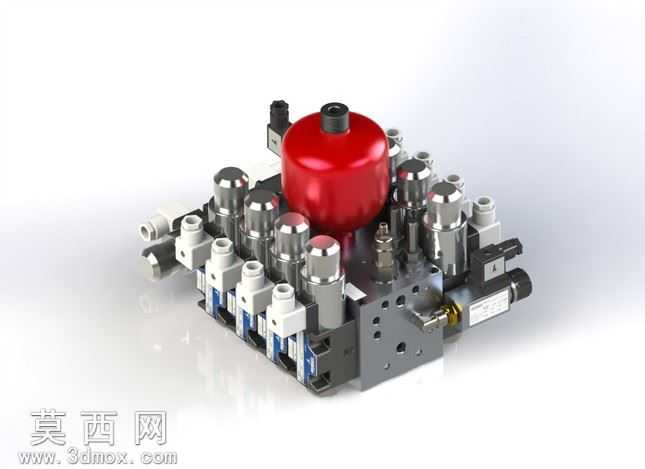

本作品为集成式液压控制油路块三维设计，采用SolidWorks完成全参数化建模，整体围绕多阀集成的紧凑布局思路展开设计。建模过程中首先完成油路块基体的特征构建，按照液压回路的通油路径规划内部流道，精准预留各个阀门、调节元件的安装定位孔位，保证孔位同轴度、安装面平面度符合液压元件装配的公差要求，避免后续装配出现干涉、密封失效的问题。在元件装配建模阶段，依次完成9个液压控制阀、流量调节器、压力调节器以及配套蓄能器、接头组件的建模与装配：其中电磁换向阀部分还原了阀体、电磁驱动端、手动应急调节钮的结构细节，压力与流量调节元件还原了调节旋钮、刻度标识位的结构特征，顶部的隔膜式蓄能器还原了金属壳体、充气接口、连接法兰的细节结构，各个外接油口还原了快插接头、外螺纹连接端的结构特征。材质与渲染环节，针对不同部件匹配对应材质属性：油路块基体采用铸铁哑光金属材质，还原铸件表面的细微磨砂质感；金属阀体外露部分采用抛光不锈钢材质，呈现金属反光的亮面质感；电磁阀的塑料端盖、白色手动调节钮采用哑光工程塑料材质，区分金属与非金属部件的视觉差异；顶部红色蓄能器壳体采用亮面烤漆金属材质，突出醒目视觉特征；接头处的密封件采用黑色橡胶材质，还原橡胶的哑光柔性质感。渲染阶段采用工作室柔光布光，多角度打光突出各个部件的结构层次，避免金属材质出现过曝反光，同时清晰呈现油路块上的安装孔、流道开口、元件排布的结构细节。设计过程中严格遵循液压阀组集成的布局原则，将功能关联的阀门就近排布，缩短内部流道长度，降低油路压力损失，同时预留足够的操作空间，方便后续实际使用中对调节旋钮、手动应急按钮进行操作，整体结构紧凑规整，在有限的安装空间内集成了多回路液压控制功能，可直观展示集成液压阀组的装配关系与结构组成，可用于液压系统原理演示、集成阀组设计参考、装配教学等场景。
