丹佛斯CH60手动液压换向控制阀三维建模

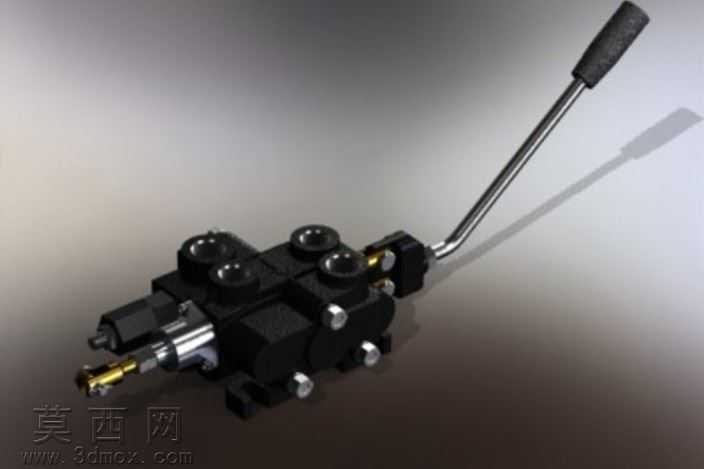

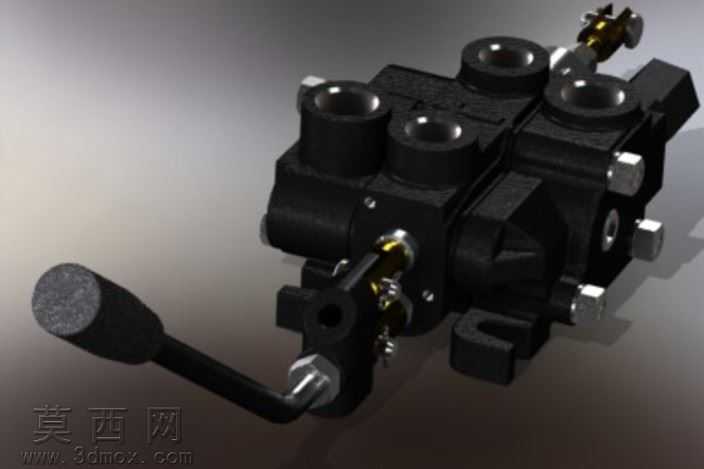

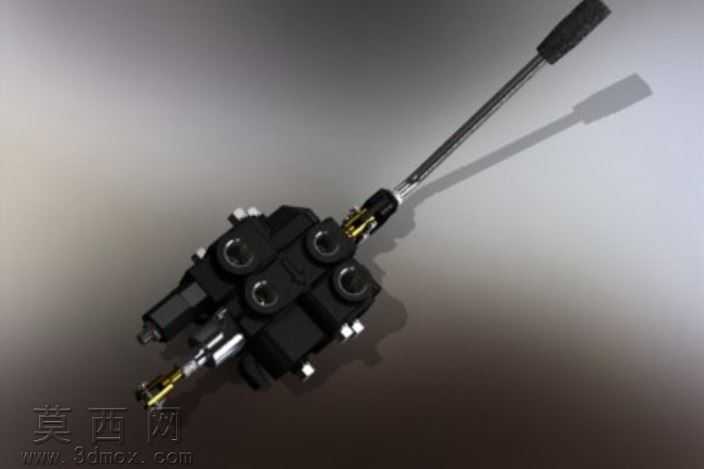

本模型为丹佛斯CH60型手动液压多路换向阀，建模过程基于实物测绘的结构尺寸，在SolidWorks平台完成全参数化三维构建，完整还原了该款液压阀的全部结构细节。建模阶段首先搭建整体装配骨架，确定阀体主体、操作手柄、阀芯组件、端盖接头的相对位置关系，阀体作为核心承载件，采用实体拉伸切除结合多实体建模方式，精准还原了内部的油道布局、外部的安装接口、阀芯安装孔位以及各油口的连接螺纹结构，对阀体表面的铸造圆角、安装凸台、螺栓沉孔等细节均做了1:1还原，保证模型结构与实物完全一致。操作手柄部分拆分了金属杆身、防滑握套、连接销轴三个独立零件，金属杆身采用扫描特征完成弯折造型，还原了实物的操作角度设计，防滑握套表面添加了细微的防滑纹理凹凸特征，还原橡胶握套的质感，连接销轴与手柄、阀体摇臂的配合间隙做了合理还原，可模拟手柄的扳动动作逻辑。阀芯组件部分还原了阀芯杆、密封槽、定位台肩、弹簧腔的全部结构，对各台肩的尺寸公差匹配做了参数化约束，可直观展示阀芯换位时的油道通断逻辑。端盖与油口接头部分还原了外六角紧固结构、密封垫圈安装位、外接油管的螺纹接口细节，所有螺栓紧固件均采用标准件库调用，保证规格与实物装配要求一致。渲染阶段采用Keyshot完成材质与场景搭建，阀体主体赋予哑光黑色铸铁材质，调整表面粗糙度模拟铸造阀体的哑光质感，金属手柄杆、阀芯外露金属部分赋予抛光钢材材质，添加细微的使用划痕提升真实感，橡胶握套赋予黑色软质橡胶材质，调整漫反射与粗糙度参数还原橡胶的哑光吸光特性，油口接头、螺栓等标准件赋予镀锌金属材质，区分不同零件的材质差异。布光采用三点布光方案，主光从侧上方打亮阀体主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒手柄与阀体的边缘轮廓，突出整体造型的立体感，背景采用渐变灰色背景，将视觉焦点集中在阀件本身，最终渲染效果清晰展现了该手动液压阀的结构组成与外观特征，可用于液压系统原理演示、设备装配模拟、产品展示等场景。建模过程中对所有零件添加了配合约束，总装配体可实现手柄扳动的动作模拟，直观展示该阀的手动操作逻辑，各零件均可单独导出用于工程图生成、干涉检查等后续设计环节。
