液压千斤顶性能检测液压试验机结构设计

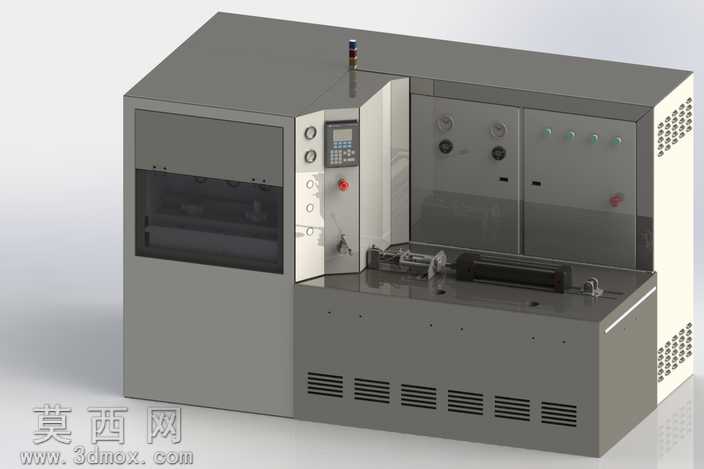

本液压试验机三维模型采用SolidWorks完成全参数化建模，整体采用封闭式柜式一体化结构设计，建模过程中严格遵循工业检测设备的人机工程与功能布局要求，将操作控制区、试件装夹测试区、液压动力集成区、电气控制区进行模块化分区布局，各模块间预留合理的管线排布与维护操作空间。外观建模阶段对设备外覆盖件做了精细化处理，左侧设置带透明观察窗的封闭防护舱门，可在测试过程中阻隔试件崩溅风险，同时便于操作人员实时观察内部测试状态；操作面板区域集成了数显控制屏、压力调节旋钮、状态指示灯、急停按钮与多组压力表，建模时对每个操作控件的尺寸、安装位置都做了1:1还原，匹配实际工业操作的使用习惯。试件测试区设置了专用的千斤顶装夹定位工装，可适配不同规格的液压千斤顶完成装夹固定，配合内置的液压加载油缸完成压力加载测试，建模时还原了加载机构的导向结构、压力传递组件的装配关系，可清晰展示设备的测试工作原理。设备顶部设置三色报警灯，可实时反馈设备运行、待机、故障状态，机身下部开设多组通风格栅，为内置的液压动力单元、电气元件提供散热通道，机身侧部设置通风散热孔阵列，建模时对格栅、孔位的排布做了均匀化处理，兼顾散热性能与外观整洁度。材质渲染阶段，设备外覆盖件采用哑光工业灰金属漆材质，操作面板采用浅米白工程塑料材质，观察窗采用高透钢化玻璃材质，液压管路、操作按钮分别对应金属、彩色塑料材质，压力表表盘做了精细化贴图处理，报警灯采用红、黄、蓝三色半透明材质，渲染后整体效果贴近真实工业设备的视觉质感，可直观展示设备的整体外观、结构布局与功能分区，为液压试验机的结构优化、生产制造提供清晰的三维参考。
