立式带座外球面轴承1-11/16英寸轴三维建模

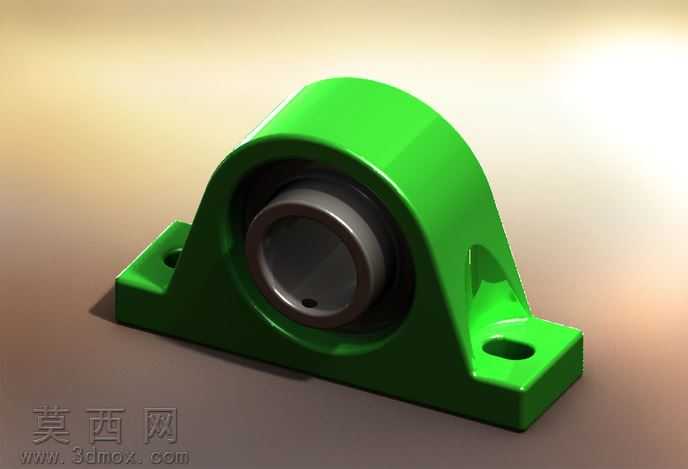

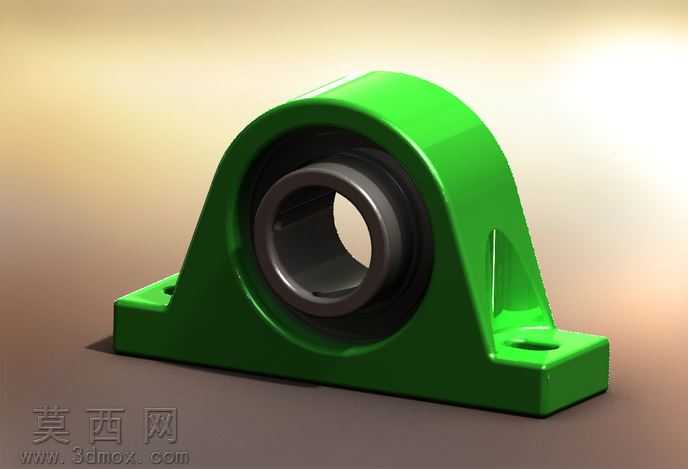

本作品为适配1-11/16英寸轴径的立式带枕块外球面轴承三维模型，建模过程严格遵循机械零部件通用设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，兼顾工业设计实用性与渲染展示效果。建模阶段首先梳理带座轴承的核心组成结构，分为铸铁材质的立式枕式基座与内嵌的外球面轴承两大部分：基座部分先绘制底部安装法兰的二维草图，精准定位两个对称分布的安装螺栓孔位置，通过拉伸特征生成基座底座实体，再通过放样、拔模特征构建向上隆起的轴承包容腔体，腔体内部预留与外球面轴承外圈匹配的球面配合面，同时在基座两侧设计加强筋结构，通过筋特征与圆角过渡处理，还原铸造轴承座的工艺结构特征，避免应力集中的直角结构，所有安装孔、配合面的尺寸公差均参考同类工业轴承座的通用标准设定，保证模型的工程参考价值。外球面轴承部分单独建模，先通过旋转特征生成轴承内圈、外圈的基础实体，内圈预留对应1-11/16英寸轴径的通孔，外圈加工为与基座腔体适配的外球面结构，再通过圆周阵列生成滚动体与保持架结构，还原轴承的内部装配关系，完成所有零件建模后通过配合约束完成总装，验证各部件之间的装配干涉情况，确保内圈可相对外圈实现自适应调心转动，符合外球面带座轴承的功能特性。材质与渲染阶段，为铸铁基座赋予深绿色喷塑铸铁材质，调整材质的粗糙度、反光度参数还原工业铸件表面的哑光质感，为轴承的内外圈、滚动体赋予高铬轴承钢材质，添加轻微的金属反光与表面磨削纹理，区分基座与轴承部件的材质差异；场景搭建采用渐变暖灰色背景，添加三点布光系统，主光源从侧上方投射突出轴承座的轮廓结构，辅光源补光消除暗部死黑，添加微弱的环境反射提升金属部件的质感，最终渲染图清晰展现轴承座的整体外形、安装结构与部件细节，可用于机械设计教学、传动部件选型参考、设备装配演示等场景。
