175L液压站液压动力单元三维模型

　　本模型为175L容积规格的液压站动力单元三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成油箱本体的基准建模，以175L有效容积为核心参数确定油箱长宽高尺寸，预留油泵安装位、阀组安装面、注油口、液位计安装位的结构特征，随后依次完成驱动电机、轴向柱塞泵、多路换向阀组、油路油管、空气滤清器、油箱盖、放油堵头、压力表接口等独立零件的参数化建模，每个零件均按照液压元件行业标准设定尺寸公差与装配间隙，装配过程中严格匹配油路对接位置，避免出现管路干涉、装配错位的问题，所有配合关系均采用机械配合约束，可完整还原液压站的真实装配逻辑。参数设计层面，模型以175L油箱容积为核心基准，匹配对应功率的驱动电机参数、油泵排量参数、阀组通径参数、

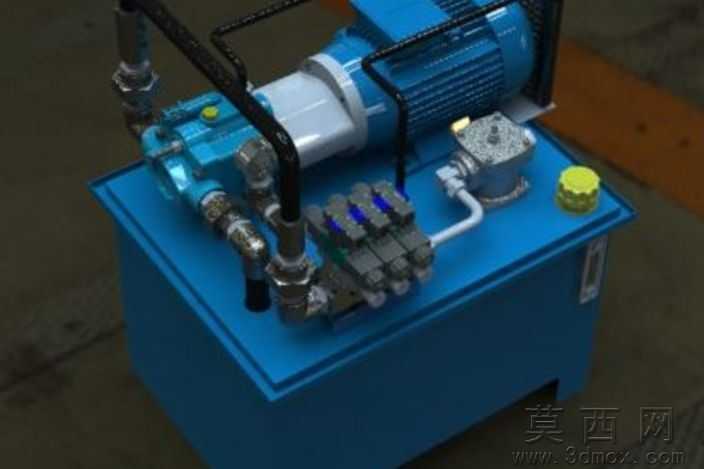

　　油管通径参数，所有接口尺寸均符合通用液压元件的安装标准，可直接用于同规格液压站的方案选型参考。渲染材质环节，针对不同零件匹配对应真实材质，油箱主体采用蓝色工业金属漆材质模拟真实设备的喷涂外观，电机部分采用铸铁哑光金属材质搭配散热筋纹理，阀组采用镀锌金属材质呈现液压阀的金属质感，油管采用黑色橡胶管路材质，注油口盖采用黄色工程塑料材质，所有材质均添加真实的粗糙度、反射率参数，渲染效果可直观还原设备的真实外观质感。结构原理层面，本模型完整还原液压站的工作逻辑，驱动电机带动油泵从油箱内抽取液压油，通过多路换向阀组控制压力油的输出流向，可外接压机、举升机等液压执行元件完成压力输出动作，油箱上配置的空气滤清器用于平衡油箱内外气压，

　　油路配置的接头、管路均按照标准液压回路布置，可清晰展示液压动力单元的油路走向与元件布局。软件兼容层面，模型提供STEP、IGES通用三维格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，无需额外转换即可直接打开编辑，同时附带渲染效果图文件，可直接用于方案展示、技术交流场景。研发教学应用层面，本模型可作为液压系统设计的参考案例，用于液压课程教学中液压动力单元的结构讲解，也可作为压机、举升设备液压系统选型设计的参考模板，帮助设计人员快速完成液压站的方案布局，也可供机械类专业学生学习液压元件装配、液压回路设计的相关知识，理解液压动力单元的工作原理与结构组成。
