拉杆式液压油缸三维结构设计模型

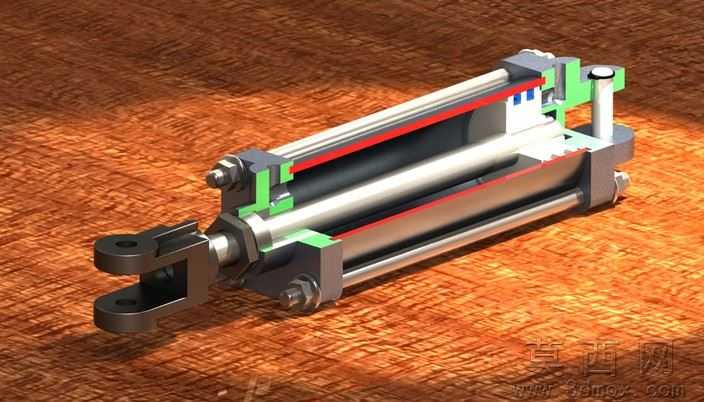

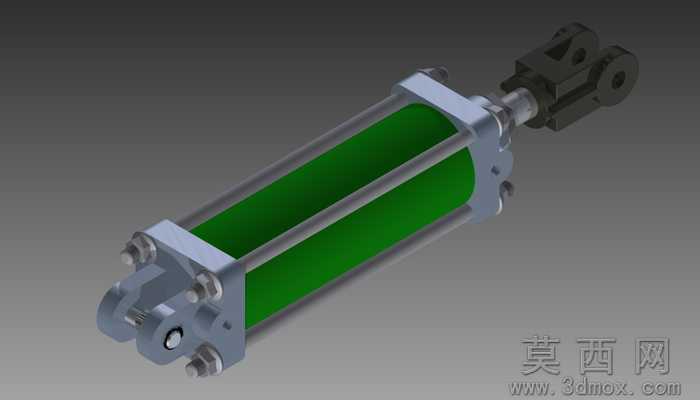

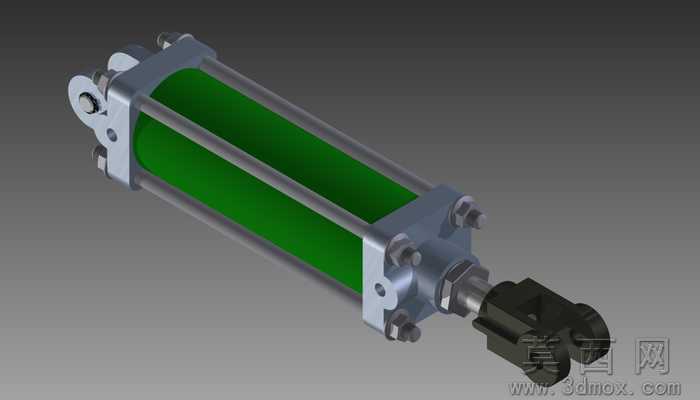

本模型为拉杆式双作用液压油缸，建模阶段采用自底向上的装配设计流程，首先完成缸筒、端盖、活塞杆、活塞、拉杆、锁紧螺母、前后铰接耳环、关节接头等单个零件的参数化建模，每个零件均按照液压油缸的常规设计规范定义尺寸约束与几何关系，确保各零件装配时无干涉、配合公差符合液压元件的设计要求，建模过程中对密封槽、油口、拉杆安装孔等细节特征做了完整还原，未做结构简化，可直接用于结构校验与装配模拟。参数设计层面，模型以标准中低压拉杆油缸的尺寸序列为参考，定义了缸筒内径、活塞杆直径、行程长度、拉杆分布圆直径、端盖连接螺栓规格、铰接耳环孔径等核心参数，所有参数可根据实际使用需求进行编辑调整，适配不同负载、不同安装场景的油缸设计需求，参数间设置了关联约束，修改核心尺寸后其余配合尺寸可自动更新，大幅提升二次设计的效率。渲染材质方面，模型在可视化环节做了真实的材质赋予，缸筒部分采用透明绿色玻璃材质模拟常见的油缸演示效果，可直观观察内部活塞与活塞杆的运动状态，金属结构件如端盖、拉杆、活塞杆、铰接接头采用磨砂金属与镀铬亮面金属区分材质，密封件采用黑色橡胶材质，整体渲染效果层次分明，可清晰区分不同功能的结构部件，便于演示与教学展示。结构原理上，该油缸为双作用单活塞杆液压缸，通过缸筒两端的油口输入压力油，推动活塞带动活塞杆做直线往复运动，四根周向分布的拉杆承担两端端盖的拉紧力，保证缸筒在油压作用下的密封可靠性，前后端的铰接耳环与关节接头可实现摆动安装，适配设备上存在小角度偏摆的安装场景，活塞与端盖处预留了密封件安装位置，符合实际液压油缸的密封设计逻辑，可直观展示液压执行元件的动力传递过程。软件兼容层面，模型提供Autodesk Inventor2013原生格式，同时附带STEP、IGES通用中间格式，可兼容SolidWorks、UG NX、Pro/E、CATIA等绝大多数主流三维CAD软件，无需额外修复即可直接打开编辑，不同软件打开后可保留完整的装配结构与零件特征，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为液压传动课程的教学演示模型，帮助学习者直观理解双作用油缸的结构组成与工作原理，也可作为液压设备研发设计的参考模型，设计人员可在此模型基础上修改参数、调整安装结构，快速完成专用液压油缸的设计开发，同时也可用于液压系统虚拟装配、运动仿真的素材，模拟油缸在不同工况下的运动状态与受力情况，缩短液压元件的研发验证周期。
