半自动液固分离液压机三维设计模型

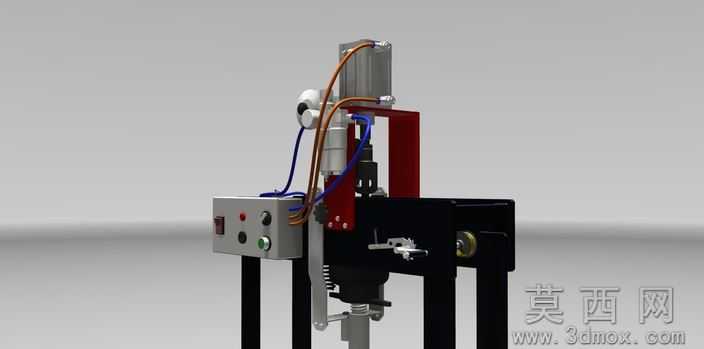

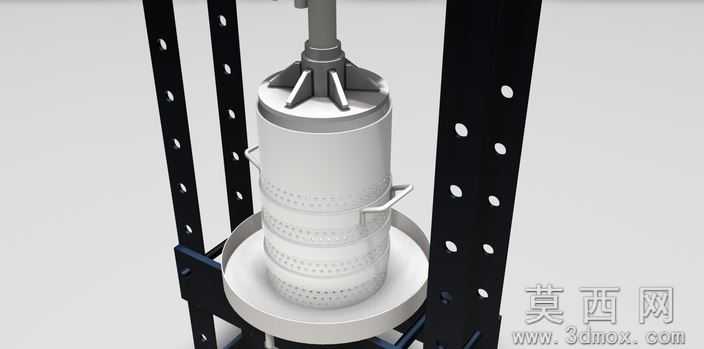

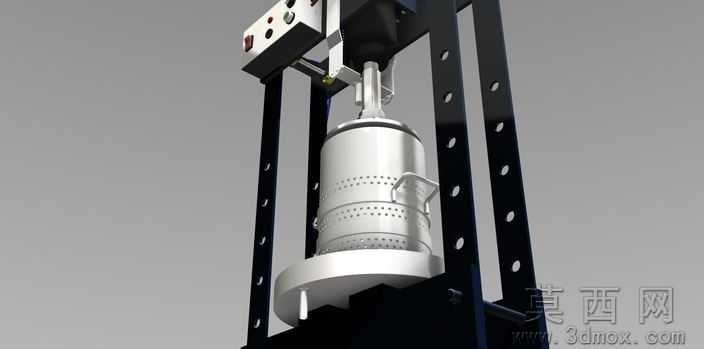

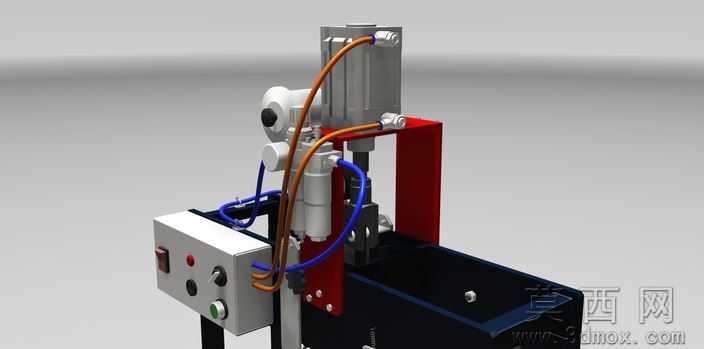

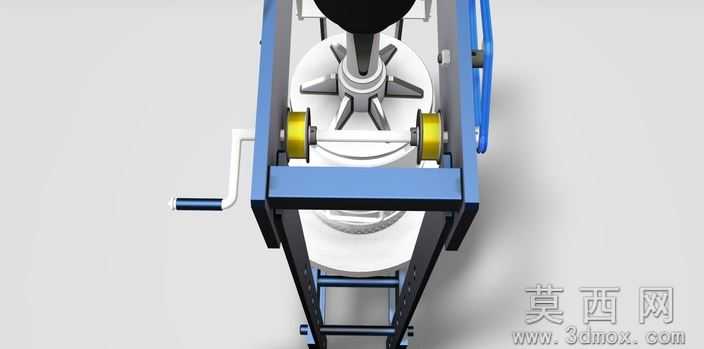

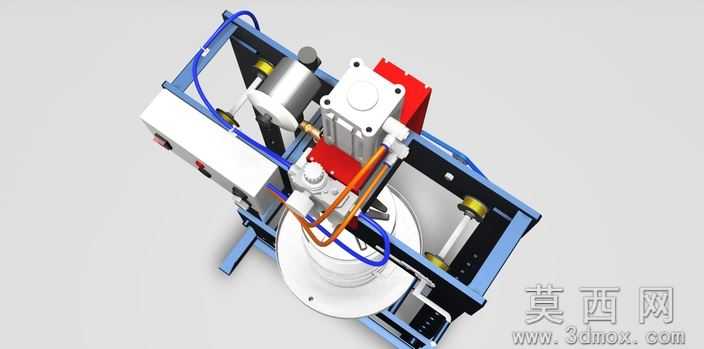

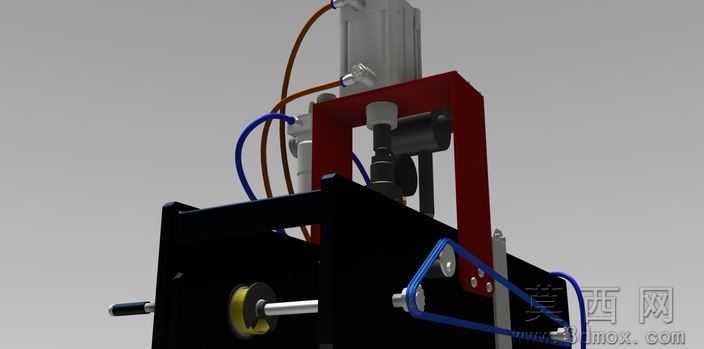

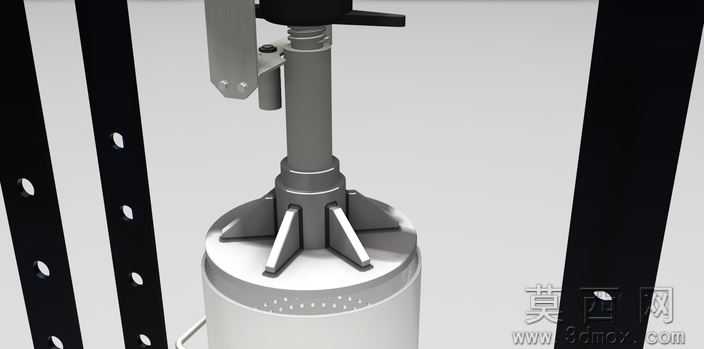

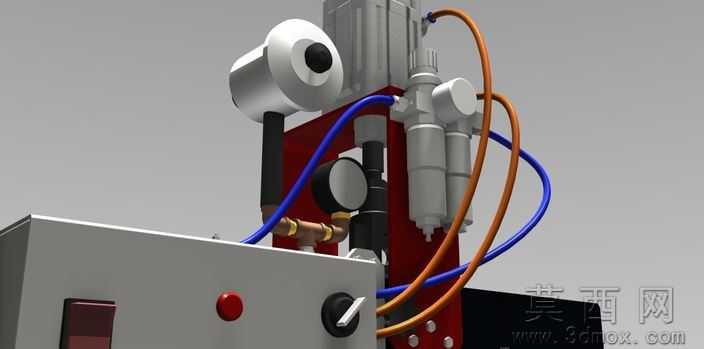

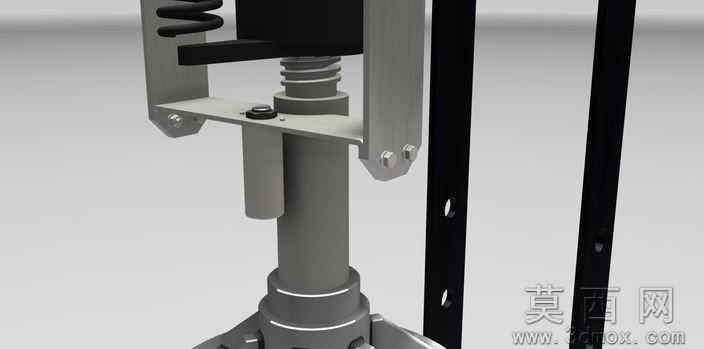

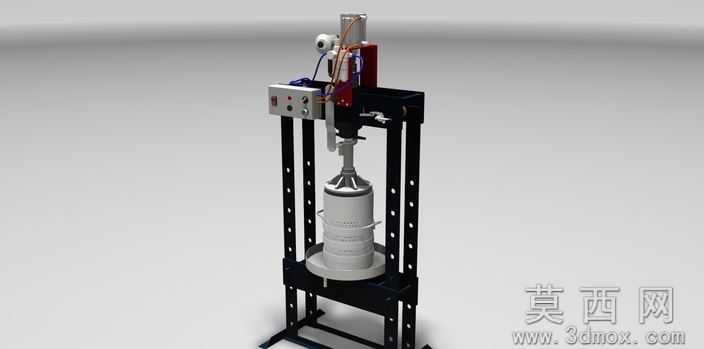

本模型为半自动液固分离液压机完整三维设计成果，建模阶段采用自底向上的装配流程，首先完成立式机架的型材框架建模，严格按照工业铝型材安装孔位参数逐一绘制定位孔、连接槽特征，再依次完成液压缸组件、气动控制回路、压料执行端、承料容器、电气控制盒的独立零件建模，所有零件的配合公差均参照液压设备通用设计标准设置，装配过程中添加了完整的运动约束，可模拟压杆升降、压合、退刀的全行程动作，不存在干涉错配问题。参数设计层面，模型设定压杆最大行程适配承料容器的高度尺寸，气动系统触发压力阈值匹配液固物料压滤的常规工况要求，机架底部承重参数按照满负载压合作业的安全系数1.5倍设定，所有安装位的孔距、型材规格均符合通用工业配件的互换标准，可直接导出工程图用于生产加工参考。渲染材质部分，机架黑色型材采用磨砂喷塑金属材质，液压缸活塞杆采用抛光镀铬金属材质，气动管路分别匹配红、蓝、黑三色工业气管的半透明塑胶材质，控制盒按钮设置红、绿区分的急停与启动按键材质，承料容器采用白色食品级硬质塑料材质，整体渲染效果还原真实工业设备的视觉质感，各部件材质区分清晰便于识别结构组成。结构原理上，设备采用液压提供压合主驱动力，搭配气动系统实现半自动流程控制，作业时液固混合物料装入承料容器后，启动设备压杆自动下行压合，当压合压力达到预设阈值时停止保压，待液体充分滤出、压力下降后触发退刀流程，压杆回升至上限位置时传感器触发到位信号，蜂鸣器提示作业完成，可提升底部承料平台取出处理完成的固体物料，实现液固两相的单独处置，模型未模拟内部气动与电子控制的细节逻辑，仅保留外部可观测的结构组成。软件兼容层面，模型提供STEP、IGES通用中间格式文件，可兼容Autodesk Inventor2012及以上版本、SolidWorks、UG、ProE等主流三维CAD软件打开编辑，同时附带STL格式文件可直接用于3D打印验证结构，也可导入渲染软件生成效果展示图，不存在版本兼容导致的特征丢失问题。研发教学应用层面，该模型可作为液压压滤设备、半自动分离机械的教学案例，用于讲解液压与气动联合控制的回路设计、立式压合设备的机架结构设计、液固分离作业的工艺流程设计，也可作为环保废物处理、食品加工领域液固分离设备的研发参考原型，帮助设计人员快速完成同类型设备的方案迭代，减少基础建模的重复工作量。
