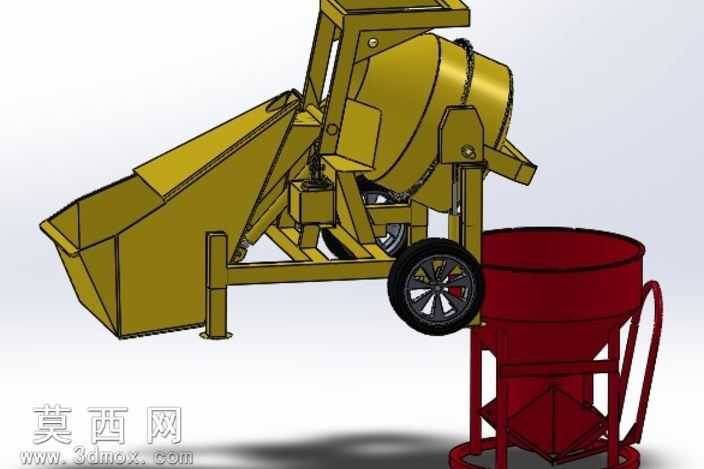

0.5立方电动上料混凝土搅拌机三维设计

本作品为0.5立方米容积的电动驱动混凝土搅拌机三维设计，采用SolidWorks完成全参数化建模，整体结构还原真实工程设备的功能布局与力学特性。建模过程中先完成核心部件的参数化草图绘制，对搅拌滚筒、上料料斗、支撑机架、行走轮组、接料料斗等独立部件分别进行实体建模，严格遵循实际加工的尺寸比例与装配逻辑，各部件间的装配约束完全模拟真实设备的运动关系，可实现上料斗翻转、搅拌滚筒转动等动作的运动仿真验证。材质渲染阶段针对不同部件匹配对应材质属性，搅拌滚筒与上料料斗采用工程常用的耐磨钢材材质，调整金属粗糙度与反光参数还原设备漆面的哑光金属质感，行走轮组分别还原橡胶轮胎的哑光纹理与金属轮毂的亮面质感，下部配套的红色接料斗采用厚钢板焊接的材质表现，机架部分做了焊接结构的细节处理，还原方管型材拼接的焊缝细节与结构强度特征。结构设计上，设备采用倾斜式搅拌滚筒布局，滚筒外圈设置驱动齿圈与支撑滚轮配合，保证转动过程的稳定性；侧置的上料料斗通过铰接结构与机架连接，配套的连杆机构可实现料斗的自动翻转上料，降低人工上料的劳动强度；机架下方设置可伸缩支撑支腿，作业时支腿落下保证设备稳定性，转场时支腿收起配合行走轮可实现短距离移动；下部配套的锥形接料斗可承接搅拌完成的混凝土物料，方便后续转运作业。设计思路围绕小型工程现场的混凝土搅拌需求展开，兼顾设备的作业效率、移动便利性与结构可靠性，所有传动结构、支撑结构的布局都经过干涉检查，确保各部件运动过程中无碰撞，模型可直接用于工程参考、结构优化以及教学演示使用，完整还原了电动式小型混凝土搅拌机的全部结构特征与功能逻辑。
