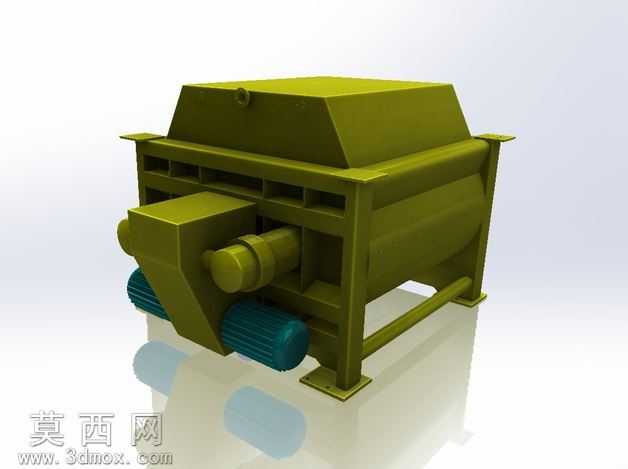

双卧轴强制式混凝土搅拌主机结构模型

本模型为双卧轴强制式混凝土搅拌主机的三维数字化模型，采用SolidWorks 2011版本完成全参数化建模，整体建模过程严格遵循实际工业产品的尺寸比例与装配逻辑，完整还原了该类搅拌设备的核心结构特征。建模阶段首先搭建整机的骨架基准，以机架底座为装配基准定位所有部件，机架部分采用型钢焊接结构的建模逻辑，通过拉伸、切除、焊接特征模拟槽钢、角钢拼接的承力框架，底部预留的安装支脚、吊装吊耳均按照实际设备的安装需求完成细节建模，确保机架部分的结构强度表现与真实产品一致。搅拌筒主体采用厚钢板卷制焊接的结构建模思路，上部设置倾斜的进料导料结构，筒身外侧布置横向加强筋提升筒体刚性，两端的端盖密封结构、轴端支撑位均做了精细化建模，还原了搅拌筒容纳物料、承载搅拌轴系的核心功能。传动系统部分完整建模了两台平行布置的减速电机，电机外壳的散热筋、端盖、输出轴连接结构均通过特征建模还原，电机与搅拌轴之间的传动连接结构、轴端密封组件也做了对应呈现，清晰展示了双轴同步搅拌的动力传递路径。搅拌工作腔内部的搅拌臂、搅拌叶片结构按照实际物料搅拌的运动轨迹布置，叶片的安装角度、臂架的排布方式均参考真实设备的搅拌效率优化方案设计，可直观展示物料在筒内被强制剪切、翻动、混合的工作原理。上部的机盖部分采用倾斜盖板结构，预留了观察口与进料口的安装位，顶部设置的吊装吊环符合设备转运安装的实际需求。渲染阶段采用橄榄绿色金属漆材质模拟设备的整机涂装效果，电机部分采用深青绿色哑光漆材质区分不同部件，金属结构部分添加了细微的磨砂质感与环境反射效果，地面添加柔和的倒影反射提升模型的真实感，整体渲染效果清晰区分不同功能部件，直观呈现设备的工业质感。整个模型的装配逻辑完全按照实际生产的装配流程搭建，所有部件之间无干涉，可通过剖切、隐藏等操作查看内部的搅拌结构、传动布局，能够直观展示该类强制式搅拌机的工作原理与结构组成，可用于工程机械相关的教学演示、产品方案展示、结构优化参考等场景。
