复古赛车法兰式快拆燃料填料锁紧构件

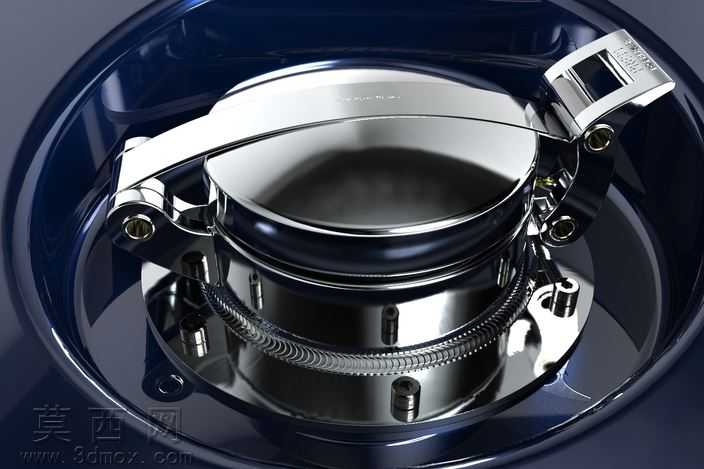

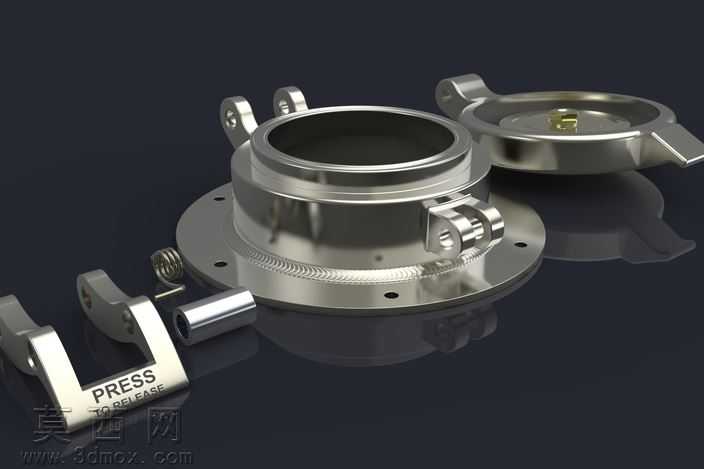

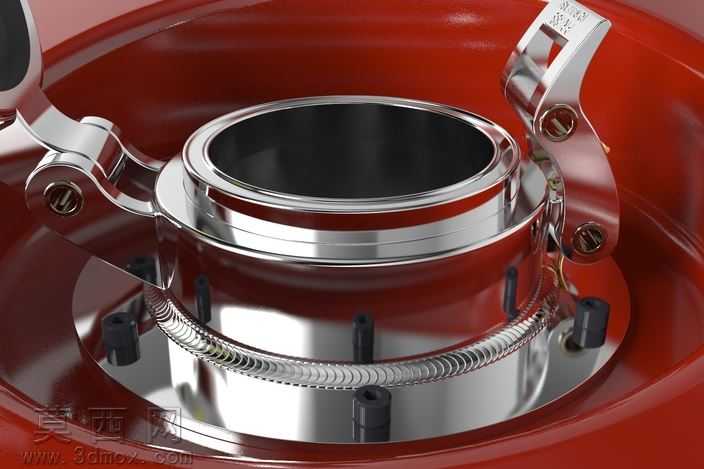

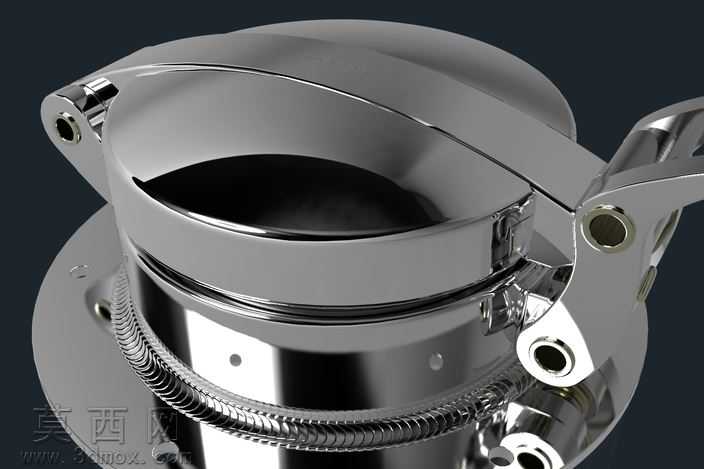

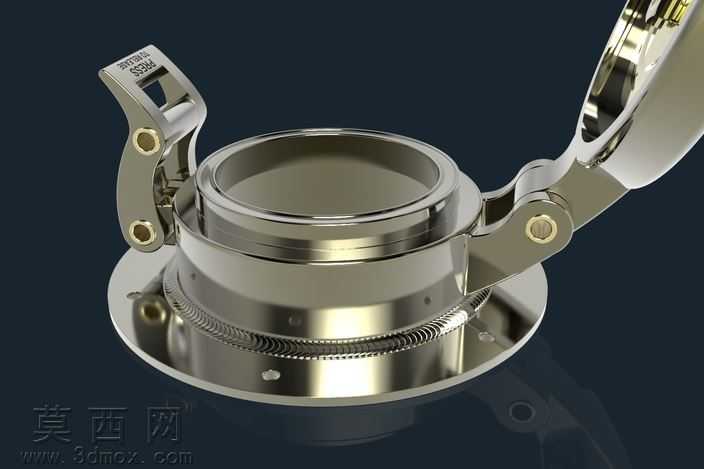

本模型为复刻1940-1970年代经典赛车使用的法兰快速释放燃料填料锁紧构件，建模阶段以历史实物测绘数据为基准，在三维软件中先完成底部法兰安装基座的参数化搭建，精准还原法兰盘上的安装孔位、密封端面的环形定位槽结构，保证基座与安装面的贴合精度符合当时赛车的装配要求。中部填料容纳腔体采用回转体建模逻辑，还原腔体侧壁的多层密封筋结构，建模时特意保留了腔体与上部压盖配合的细牙螺纹段，还原螺纹的牙距、牙型细节，保证虚拟装配时压盖与腔体的旋合行程与实物完全一致。上部快拆压合结构是建模的核心部分，采用多实体建模方式分别搭建弧形压盖、双侧对称的锁紧扳臂、铰接销轴、锁止卡扣等独立零件，还原扳臂与压盖、基座之间的铰接转动副结构，建模时严格控制各铰接孔的同轴度、扳臂的转动行程，模拟扳动扳臂时压盖向下压紧密封、扳回扳臂时压盖快速解锁抬起的完整运动逻辑，保证快拆功能的结构合理性。渲染阶段采用抛光铝合金材质，还原经典赛车部件的亮面金属质感，对金属表面做细微的拉丝纹理处理，在铰接缝隙、螺纹牙底位置添加轻微的使用痕迹做旧效果，搭配深色背景突出构件的金属光泽与结构轮廓，光线采用多组柔光从侧上方照射，清晰展现压盖曲面的弧度、螺纹段的细节、扳臂的铰接结构，让整体渲染效果兼具工业精度与复古质感。设计思路上完全遵循当时赛车燃料系统的实用需求，快拆结构无需额外工具即可完成燃料填料的更换与密封锁紧，适配赛事中快速维护的需求，法兰连接的结构保证构件与油箱主体的连接强度，双侧对称扳臂的设计保证压合时受力均匀，避免单侧锁紧导致的密封不严问题，整体结构紧凑无冗余设计，还原了那个年代赛车部件兼顾性能与轻量化的设计特点，模型完整还原了构件的所有装配关系与细节特征，可用于复古赛车复原、机械结构教学、快拆锁紧机构参考等场景。
