可换头组合式多功能特殊钳具设计

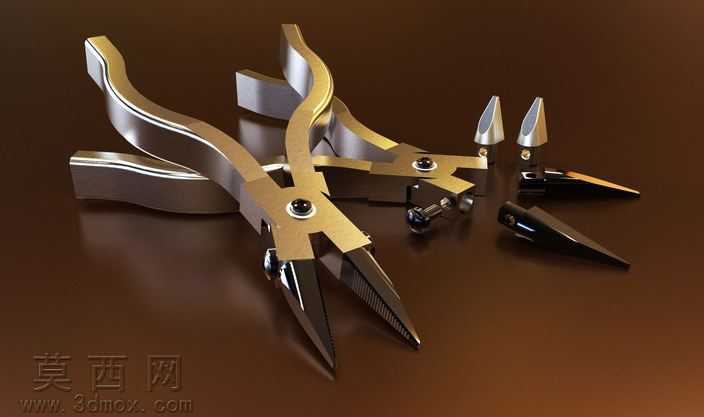

本作品为可换头组合式特殊钳的三维建模设计，建模过程中采用参数化特征建模思路，先完成钳身主体的基准面搭建，绘制钳柄的流线型轮廓草图，通过拉伸、放样命令生成符合人体工学的弯曲钳柄结构，针对钳身的铰接部位，精准绘制销轴孔的配合尺寸，预留0.02mm的装配间隙保证铰接转动的顺滑度，同时对钳身表面的倒角、圆角细节做精细化处理，避免锐边结构带来的应力集中问题。在可换钳头的设计上，分别构建了尖嘴夹持头、斜口剪切头、扁嘴压接头三种不同功能的钳头模块，每个钳头都设计了统一规格的快装插接结构与锁紧定位槽，保证不同钳头与钳身的装配精度一致，更换时无需额外工具即可快速完成拆装，适配不同的作业场景需求。材质渲染阶段，为钳身主体赋予哑光金属材质，调整金属粗糙度参数模拟经过淬火热处理后的合金钢表面质感，在钳柄握持区域添加细微的防滑纹理凹凸贴图，还原真实五金工具的握持触感，可换钳头的刃口部位调整材质反光度，呈现高硬度刃具的亮面金属效果，铰接销轴部位做亮铬材质处理，区分不同部件的材质差异。场景渲染时采用暖调柔光打光方案，主光源从侧上方45度角照射，突出钳身曲面的光影层次，添加弱度环境光遮蔽效果，强化钳头与钳身装配缝隙的结构立体感，地面采用深棕色哑光木纹材质作为衬托，通过反射参数微调让钳具在地面形成柔和的倒影，提升整体渲染图的真实感。结构设计上充分考虑工具的实际使用受力，钳身的力臂长度经过反复调整，保证握持时施加较小的握力即可在钳头部位获得足够的夹持、剪切力矩，钳头的刃口角度按照五金工具的行业标准设置为60度，兼顾剪切锋利度与刃口耐用度，快装结构的锁紧卡扣采用弹性钢片设计，保证作业过程中钳头不会出现松脱晃动的问题，整体模型的所有装配部件都经过干涉检查，不存在结构冲突，可直接用于3D打印验证或者后续的工程图转化生产。
