游艇嵌入式通风装置结构设计

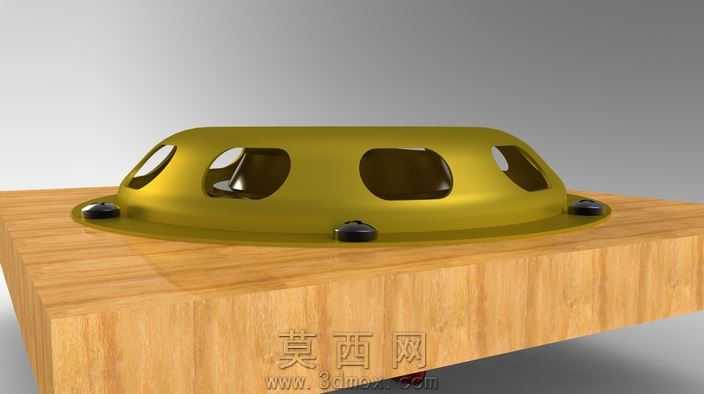

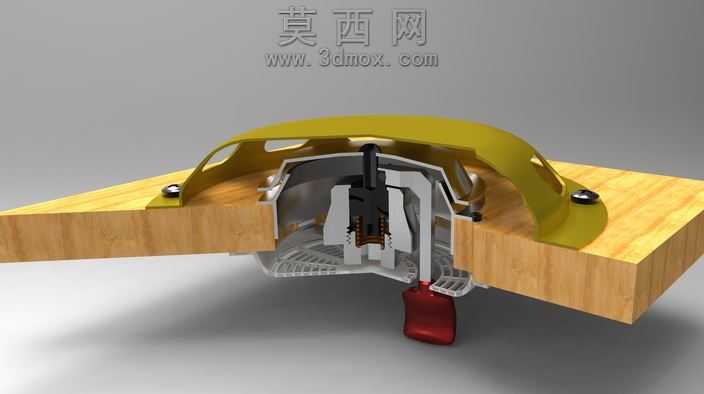

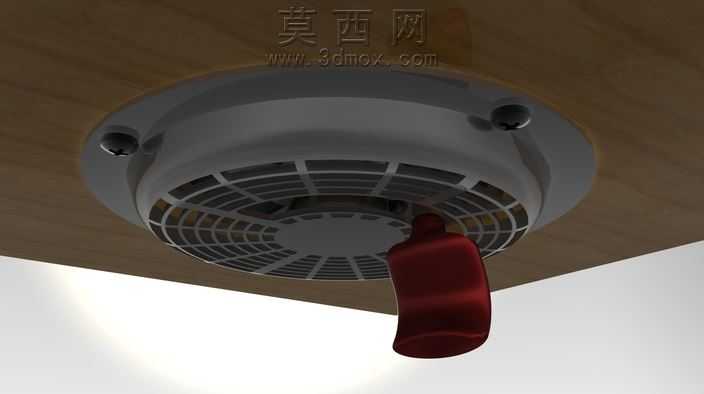

本作品为游艇配套的嵌入式通风装置三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于游艇甲板的安装开孔尺寸确定整体外轮廓边界，将装置分为外露导流罩、中部安装基座、内部启闭机构、底部导流接头四个核心模块逐一建模。外露导流罩采用流线型弧面设计，建模时通过样条曲线拟合曲面走势，既保证与游艇甲板曲面的贴合度，又能降低航行时的风阻，避免气流在装置周边形成紊流影响通风效率。中部安装基座设计为与甲板夹层适配的法兰结构，建模时预留了密封件安装槽与紧固件孔位，确保安装后与甲板之间的水密性，适配游艇的海上使用场景。内部启闭机构采用简单的连杆滑块结构，建模时对各运动部件做了干涉检查，保证手动操作时启闭动作顺畅无卡滞，可根据舱内通风需求调节通风口的开合度，同时在闭合状态下能阻挡海水溅入舱内。底部导流接头采用渐缩式流道设计，建模时优化了流道内壁的圆角过渡，减少通风时的气流阻力，提升通风换气效率。渲染阶段针对不同部件赋予对应材质：外露导流罩采用耐候性工程塑料材质，调整材质的光泽度与磨砂质感，模拟船用配件的抗UV表面处理效果；安装基座采用船用铝合金材质，还原金属的哑光金属质感与轻微的表面氧化纹理；内部连杆机构采用不锈钢材质，体现金属部件的加工光洁度；甲板部分模拟实木游艇甲板的木纹纹理与清漆涂层的通透光泽，底部导流接头采用耐油橡胶材质，调整材质的粗糙度与深色调，还原橡胶部件的视觉特征。整体设计围绕游艇的实际使用需求展开，在保证通风功能的前提下兼顾了安装适配性、水密性与外观协调性，结构简单可靠，无需复杂的电控部件即可实现手动调节通风量的功能，适配中小型游艇的舱室通风场景，建模过程中所有尺寸均参考船用配件的通用安装规范，可直接用于后续的样机加工与安装验证。
