车间双层棒料转运手推车结构设计

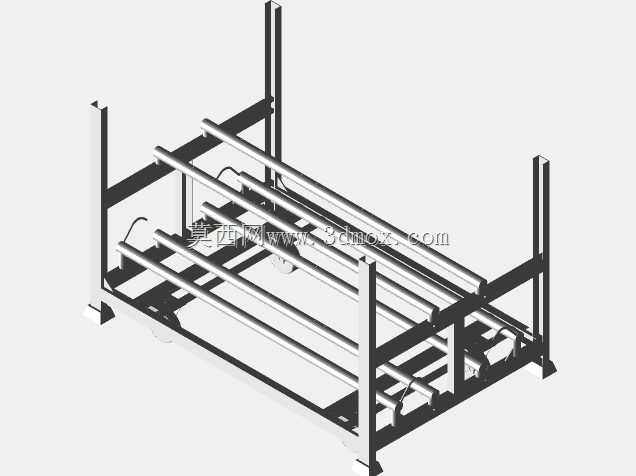

　　这款双层棒料转运手推车，主要面向机械加工车间的长轴类、棒状原材料及半成品工序间转运场景设计，解决传统平面堆放棒料易滚落、转运过程磕碰划伤、单次装载量不足的实际生产痛点。在机加工车间的日常流转中，圆钢、铝棒、细长轴类零件的转运一直是工位间物流的难点，若采用普通平板推车，棒料两端无限位，推行过程中极易因地面颠簸、转向惯性出现物料滑落，不仅容易砸伤操作人员，还会导致已加工的棒料表面出现磕碰伤，影响后续加工精度；若采用整箱盛装，细长棒料取放不便，且箱体自重会额外增加转运负载，降低物流周转效率。这款手推车的设计从实际工位需求出发，整体采用框架式方管焊接结构，主支撑立柱选用加厚矩形方管，底部设置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，

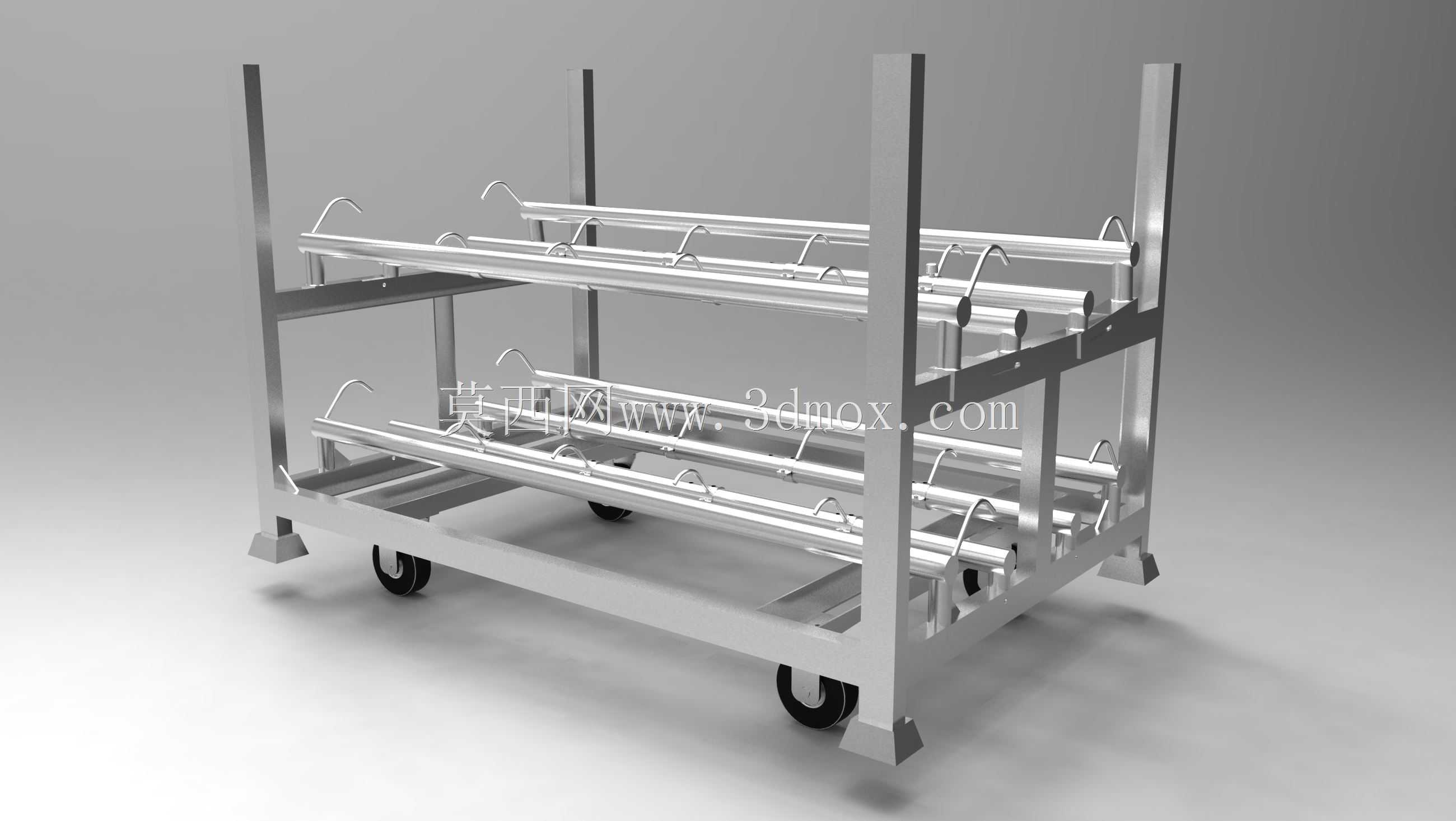

　　既可以满足车间内灵活转向的需求，停靠在机床旁上下料时也能通过锁止结构固定车体，避免装料过程中车体移位。车体设置上下两层承载结构，每层都搭配多组弧形限位挂钩，挂钩采用圆钢弯制而成，弧度匹配常见棒料的外径范围，能够将棒料稳定卡在限位槽内，即使在经过车间地面的伸缩缝、减速带时，棒料也不会出现横向窜动或滚落。两层承载位的间距经过实际测算，既保证下层棒料取放时有足够的操作空间，不会出现上层结构干涉操作人员手部动作的问题，也尽可能压缩了整体高度，避免整车重心过高导致推行时侧翻。车体底部的脚轮安装座采用加厚钢板与主框架焊接连接，焊接位置做了三角加强筋处理，能够承受满载时的冲击载荷，即使单次装载满两层棒料，总负载达到数百公斤时，

　　安装座也不会出现开焊变形的问题。框架的四个立柱底部设置了支撑脚结构，当脚轮出现损坏需要临时更换时，可以通过支撑脚将车体垫起，无需额外寻找千斤顶等支撑工具，方便现场快速维护。在设计过程中，还考虑了车间内的堆垛需求，四个立柱的顶端设置了与底部支撑脚匹配的定位凹槽，当车辆空置时，可以将多台手推车互相嵌合堆垛，减少闲置时的车间占地面积，提升车间空间利用率。每层承载梁的下方都设置了斜向加强撑，分散棒料放置时的集中载荷，避免长期使用后承载梁出现下挠变形。限位挂钩的位置可以根据常转运棒料的长度进行灵活调整，挂钩与承载梁之间采用螺栓紧固连接，当需要转运更长尺寸的棒料时，可以松开螺栓调整挂钩的横向间距，适配不同长度规格的棒料转运需求，

　　无需额外更换转运工装。车体的所有外露棱角都做了倒圆角处理，避免操作人员上下料时被尖锐棱角划伤，焊接位置都做了打磨处理，去除焊渣与毛刺，表面经过喷砂防锈处理后喷涂金属银粉漆，既能够适应车间内的切削液、油污环境，不易出现锈蚀，也方便日常清洁，附着在车架上的切屑、油污可以直接用车间压缩空气吹扫或者抹布擦拭干净。在实际使用场景中，这款手推车可以停靠在锯床下料工位，将切割完成的棒料直接分层放置在车架上，转运到数控车床、外圆磨床等加工工位旁，操作人员可以直接从车架上逐根取料，无需反复弯腰从地面料堆捡取物料，降低操作人员的劳动强度；也可以用于工序间的半成品转运，将粗加工完成的细长轴类零件放置在车架上，转运到下一精加工工位，避免零件之间互相磕碰划伤已加工表面。整车的宽度设计参考了车间常见的通道宽度，能够顺利通过车间内的设备间通道、消防通道，不会因为车体过宽无法通行；推行把手的高度符合人体工程学设计，操作人员站立推行时手臂自然弯曲即可握住把手，长时间推行也不容易产生疲劳感。
