简单冲裁冲压模具三维结构设计

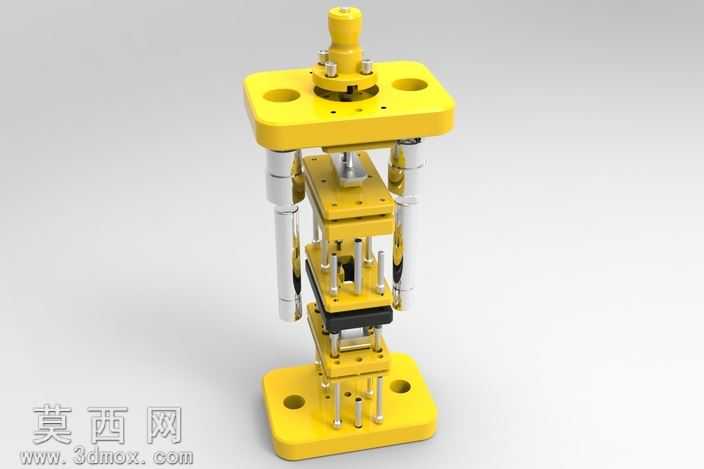

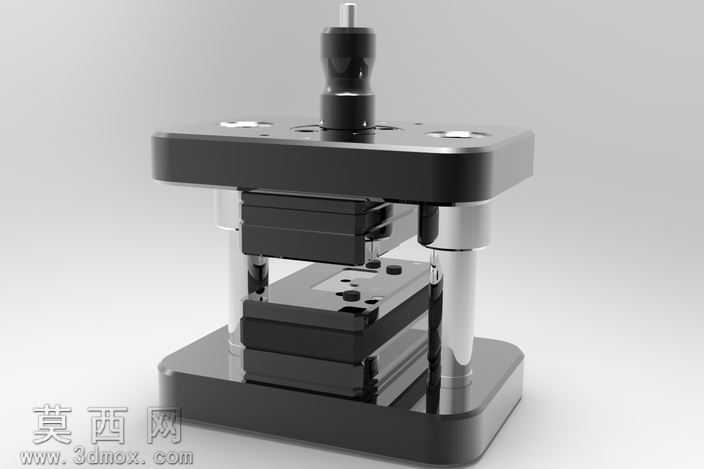

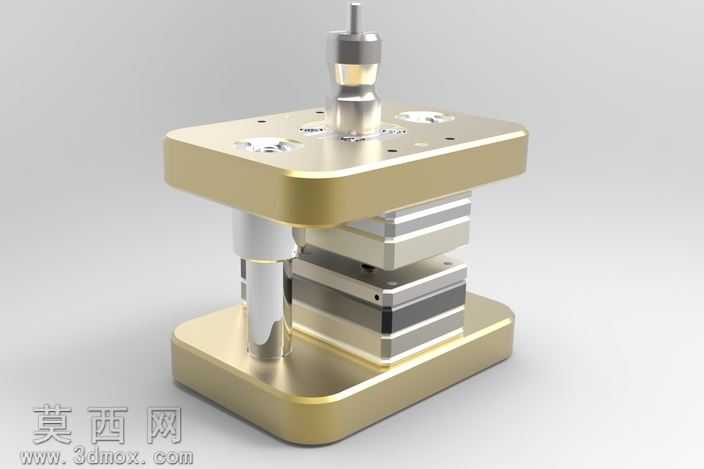

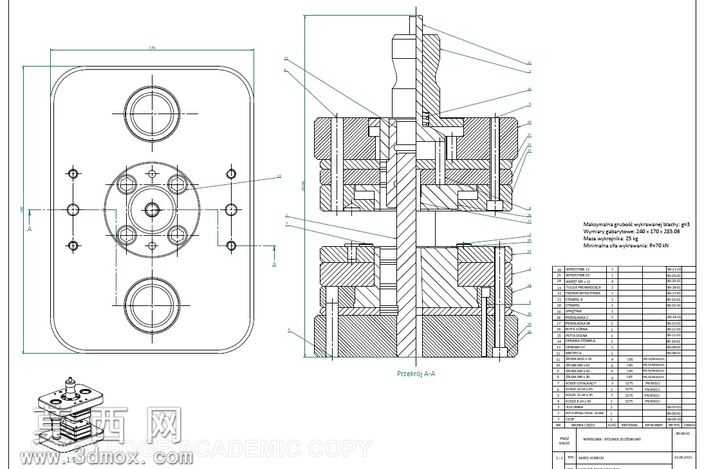

本模型为简单冲裁类冲压模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模、凹模、导柱导套、模柄、卸料板、固定板等核心零部件逐一进行特征构建，确保各零件的装配公差符合实际生产要求。渲染阶段采用工业级写实渲染方案，模座部分赋予磨砂金属材质，还原铸铁模座的哑光厚重质感；导柱导套部分赋予抛光镀铬金属材质，体现导向件的高光精密特性；凸凹模工作零件赋予高硬度合金钢材材质，通过细微的表面纹理处理表现模具工作端的耐磨属性；模柄部分采用发黑处理的金属材质，还原标准模柄的外观特征。结构设计上采用后侧导柱模架结构，导向精度稳定，适用于小型平板件的冲裁加工，上下模之间设置合理的合模间隙，卸料板采用弹性卸料结构，能够在冲压完成后顺利将条料从凸模上卸下，避免工件卡模。设计思路围绕简易冲裁工序的实际需求展开，在保证模具冲压精度的前提下尽可能简化结构，降低模具制造成本，整体结构紧凑，各零部件连接关系清晰，模柄与上模座采用过盈配合加销钉定位的方式固定，凸模与固定板采用台阶式固定结构保证连接强度，凹模通过螺钉和销钉紧固在下模座上，导柱导套与模座采用压入式装配，整体结构完全符合常规冷冲压模具的设计逻辑，可用于冲压工艺教学、模具结构认知以及同类模具设计的参考借鉴，模型各零件可单独拆分编辑，能够清晰展示冲压模具的合模、开模状态以及各部件的配合关系，还原了真实冲裁模具从模柄传力到凸凹模完成冲裁、卸料板退料的完整工作流程对应的结构布局。
