多工位级进冲压成型模具结构设计

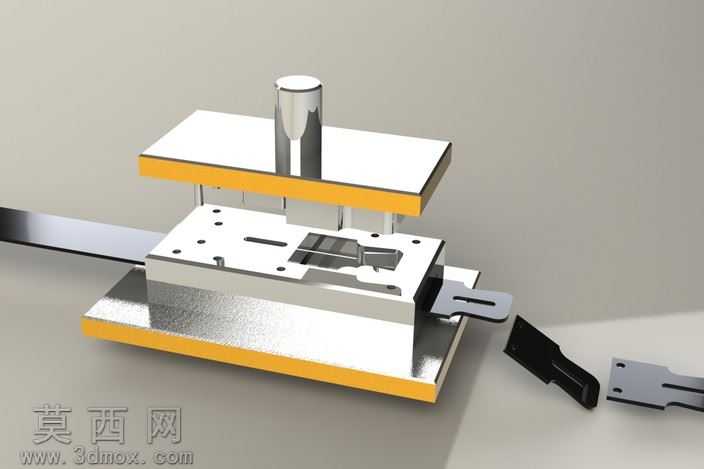

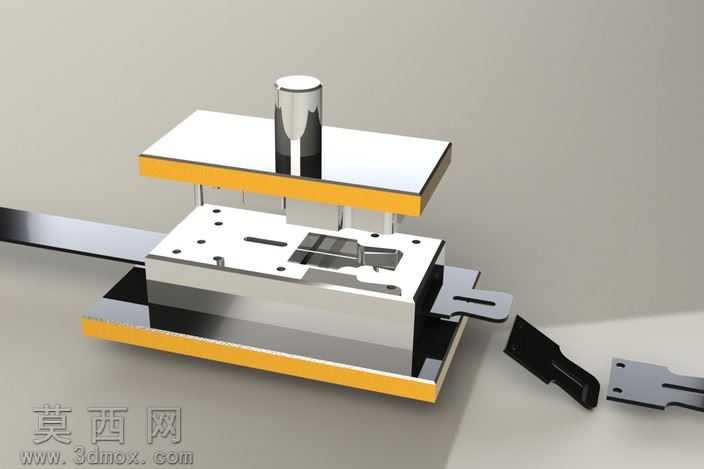

本套三维模型为多工位级进冲压成型模具，建模过程严格遵循冷冲压模具设计规范，采用自顶向下的参数化建模思路完成整体结构搭建。建模初期先完成冲压工艺排样分析，确定条料送进方向、各工位冲裁、弯曲、成型的工序排布，以此为基准依次搭建上下模座、卸料板、凸模固定板、凹模固定板等核心板件结构，所有板件的安装孔位、导柱导套配合位均采用关联参数设计，确保各部件装配间隙符合冲压生产的精度要求。模型渲染阶段采用工业级写实材质方案，上下模座及结构板件赋予磨砂金属钢材材质，凸模、凹模等工作零件赋予高抛光硬质合金材质，模架边缘的弹性卸料组件采用聚氨酯橡胶材质，冲压条料及成型工件分别赋予带轻微氧化层的冷轧钢带材质与成型后五金件的哑光金属质感，场景布光采用三点布光法，主光从斜上方投射凸显模具分层结构，辅光补亮暗部避免结构细节丢失，轮廓光勾勒模具边缘强化立体感，清晰呈现模具开合状态下的各部件配合关系。结构设计上，该级进模采用导柱导套精密导向结构，卸料板配备独立弹性卸料装置，保证冲压过程中条料压紧平稳，各工位凸模采用快换式固定结构，方便后期生产维护更换，工位间设置导正钉定位结构，保障条料每次送进的步距精度，避免成型件出现尺寸偏差。整套模型完整还原了级进模连续冲压的工作逻辑，可清晰看到条料从送入模具开始，依次完成冲切、成型、落料的全工序过程，出料端可直接得到成型完成的五金冲压件，结构设计兼顾了生产效率与成型精度，符合大批量五金冲压件的生产工艺要求，模型各部件无干涉错配，装配关系完整准确，可用于模具结构教学、工艺方案展示以及生产前的结构验证参考。
