剪纸钣金件冲压成型模具结构设计

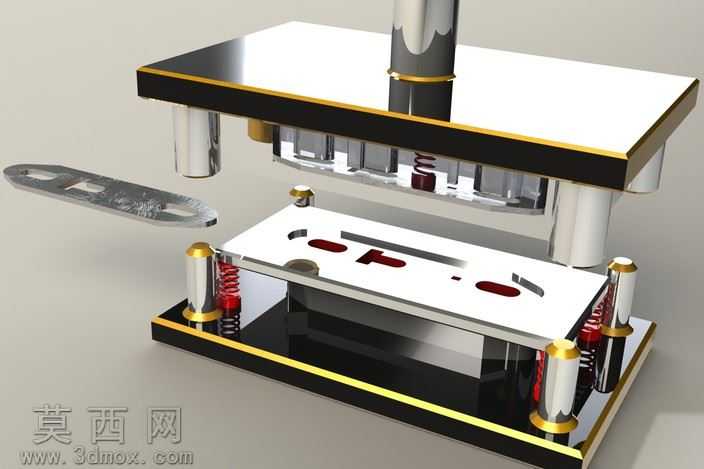

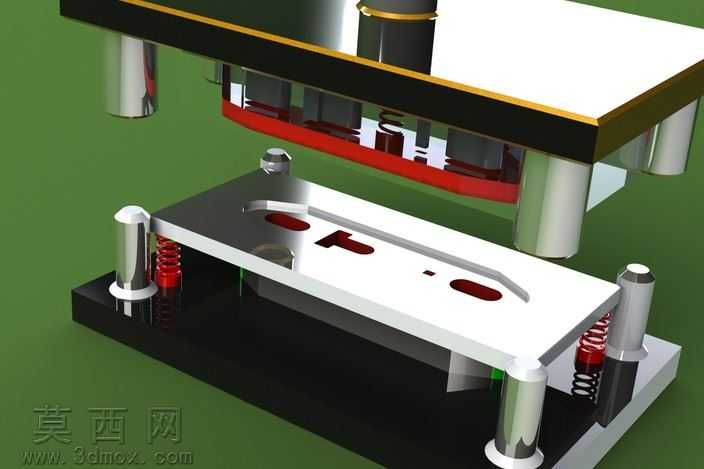

本套三维模型为针对薄型剪纸类钣金件设计的冲压成型模具，整体采用三板式模架结构进行建模搭建，在三维建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、复位弹簧、凸模、凹模、卸料板等核心零部件进行了1:1等比例参数化建模，各部件间的装配间隙、配合公差均按照实际钣金冲压生产的工艺要求进行设定，确保模型结构符合真实生产场景下的模具装配逻辑。模型渲染阶段采用了写实工业渲染方案，上下模座主体赋予高光亮面镀铬金属材质，模座边缘添加金色装饰镀层材质以区分结构层级，导柱、凸模等工作部件赋予硬质合金磨砂金属材质，复位弹簧采用红色弹簧钢材质，待冲压钣金件赋予哑光薄钢板材质，通过环境光遮蔽、金属反射、高光折射等渲染参数的调试，清晰呈现出模具各部件的结构层次与材质质感，直观展示模具合模、冲压、开模状态下的结构关系。设计思路上，该模具针对剪纸类异形轮廓钣金件的成型需求，将凸模刃口轮廓与待加工钣金件的外形完全匹配，凹模对应位置设置与凸模适配的刃口间隙，四周均匀布置的复位弹簧可在冲压完成后带动卸料板将工件从凸模上脱出，导柱导套组件采用四角对称布置，保证上下模合模过程中的运动精度，避免凸凹模错位啃模，同时在模架上设置了定位结构，可快速对送入的钣金坯料进行位置定位，保证每一次冲压的工件轮廓精度一致。整套模型结构完整，各运动部件无干涉，既可以作为冲压模具结构学习的参考案例，也可作为同类钣金件模具设计的结构参考，清晰展现了小型精密冲压模具从模架搭建到工作部件设计的完整结构逻辑。
