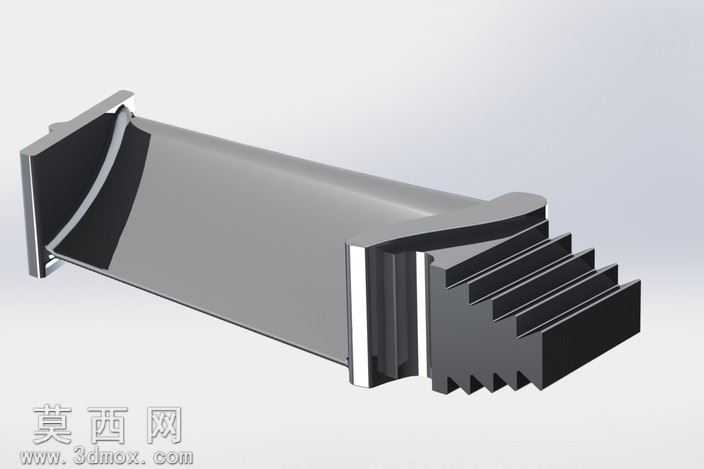

飞马座涡扇发动机涡轮叶片外观结构

本模型为劳斯莱斯飞马座涡扇发动机配套的涡轮叶片外观结构三维建模成果，建模过程围绕航空发动机涡轮叶片的真实外部构型展开，全程聚焦外部曲面的精准还原，未涉及叶片内部冷却流道等非外观结构的搭建。建模阶段首先梳理涡轮叶片的整体构型逻辑，将叶片拆分为叶身、榫头、叶冠三个核心外观部分逐一构建：叶身部分采用高阶曲面放样工艺，沿着叶片高度方向提取十余组截面轮廓线，严格还原真实叶片从根部到顶部的扭转变形规律，兼顾叶身的气动曲面弧度与前缘、后缘的厚度渐变特征，保证叶身型面的流线型过渡无突兀折角，符合航空涡轮叶片的气动外形设计逻辑。叶冠部分采用凸台结构建模，还原叶片顶部的双凸台定位构型，精准匹配相邻叶片叶冠的装配贴合面形态，还原工作状态下叶冠相互抵靠减振的结构特征。榫头部分采用枞树型齿形结构建模，逐齿还原榫头的楔形齿廓、齿间过渡圆角与安装定位面，还原叶片与涡轮轮盘榫槽装配的外部配合形态，所有齿形的角度、间距均参考真实飞马座发动机涡轮叶片的公开参数设置，保证结构比例准确。材质与渲染阶段，针对航空涡轮叶片的高温合金基材特性，调配带有细微金属磨砂质感的亮银色金属材质，添加适度的环境反射效果，模拟高温合金经精密铸造、抛光处理后的表面质感，同时在叶身曲面处设置柔和的光影过渡，突出叶身的扭面弧度与曲面流畅度，避免过度反光掩盖结构细节。渲染输出时采用中性浅灰背景，搭配柔和的侧上方主光源与底部补光，弱化生硬阴影，让叶片各部分的结构轮廓清晰呈现，叶身的曲面光影变化能够直观体现叶片的扭向设计特征。整个建模过程严格遵循真实航空涡轮叶片的外观设计逻辑，所有外部结构的比例、形态均贴合实物特征，未添加任何虚构结构，完整还原了该型涡轮叶片的外部造型特点，可用于航空发动机结构展示、动力部件科普教学、相关产品外观设计参考等场景，能够直观展现航空涡轮叶片的典型外部构型特征。
