星型排布气缸径向引擎三维结构设计

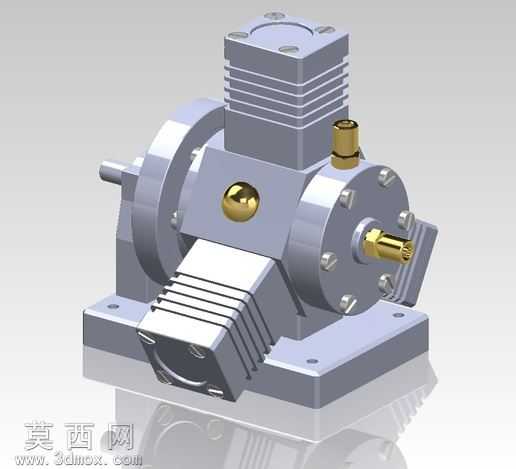

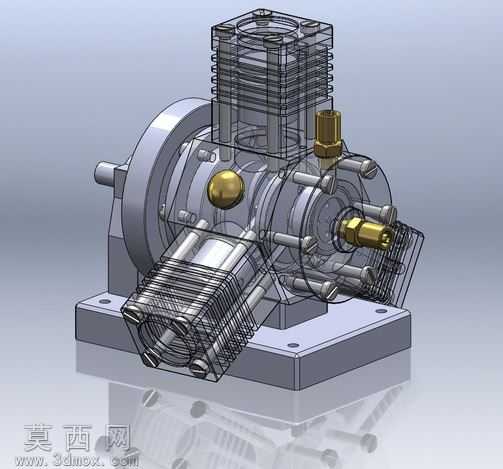

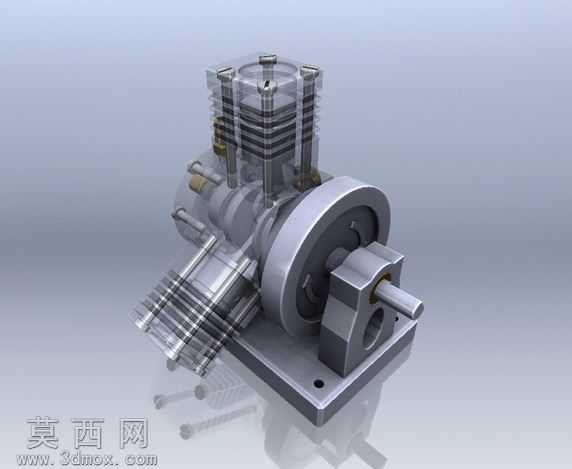

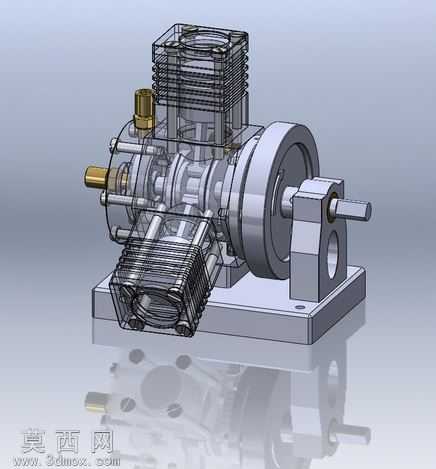

本径向引擎三维模型采用SolidWorks完成全参数化建模，整体遵循星型发动机经典布局逻辑，将多组气缸围绕中心曲轴呈径向均匀排布，相比直列引擎结构更紧凑，动力输出平顺性更优。建模过程中首先完成中心曲轴箱的主体结构搭建，对曲轴支撑座、输出轴定位孔、安装底座的安装孔位做了精准的尺寸约束，保证各部件装配公差符合机械设计规范。气缸组件部分采用透明化材质渲染处理，可清晰展示内部活塞、连杆、散热鳍片的分层结构，每一组气缸的进气接口、排气接口、顶部火花塞安装位都做了细节还原，散热鳍片采用等距阵列特征生成，片体厚度与间距参考小型航模发动机的真实参数设定，兼顾散热效率与结构强度。中心传动部分还原了曲柄连杆机构的运动配合关系，连杆与曲轴曲柄销、活塞销的连接位置做了同轴度约束，可直观演示活塞往复运动转化为曲轴旋转运动的动力传递路径，曲轴端部的飞轮做了配重结构设计，平衡多缸往复运动产生的惯性力，降低引擎运转振动。输出轴端的轴承座采用分体式建模，清晰展示轴承安装位、端盖固定孔的结构细节，底部安装底座设置了多组沉头安装孔，可直接适配各类台架的安装固定需求。渲染阶段采用金属磨砂材质覆盖曲轴箱、飞轮、轴承座等金属结构件，气缸外壁采用半透明工程塑料材质，既保留金属部件的金属质感，又能直观展示内部运动组件的排布逻辑，场景采用柔和的漫反射打光，避免金属表面出现过曝反光，清晰呈现各部件的轮廓边界与装配关系。整体设计完整还原了径向引擎的核心机械结构，各部件可独立拆分编辑，能够用于机械原理教学演示、动力装置结构参考、航模动力系统改装设计等场景，建模过程中对每一处配合面都做了干涉检查，确保虚拟装配状态下无部件干涉问题，结构逻辑完全符合真实径向发动机的工作原理。
