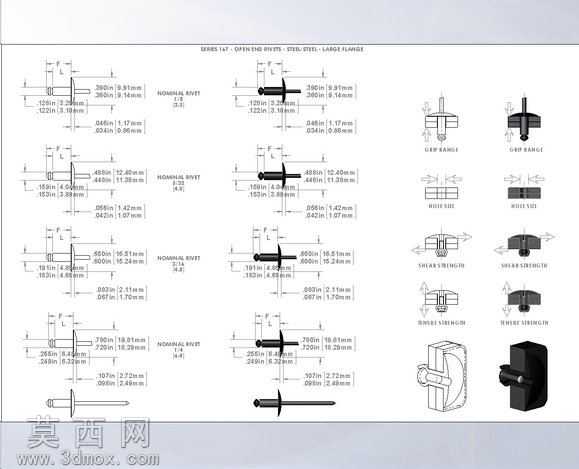

末端开放型抽芯铆钉标准规格三维模型

本模型为末端开放型抽芯铆钉的全系列规格三维建模成果，建模过程严格遵循抽芯铆钉的通用行业尺寸规范，覆盖多组常用公称直径与铆接厚度区间的规格参数。建模阶段以参数化设计思路为核心，先梳理不同规格铆钉的共性结构特征：该类铆钉由钉体与钉芯两部分装配组成，钉体为中空薄壁结构，末端开放设计可适配不同厚度的铆接板材，钉芯带有拉断槽与膨胀拉头，拉铆过程中钉芯拉动钉体末端膨胀变形，形成铆接固定结构。建模时首先搭建单规格铆钉的基础特征框架，通过拉伸、旋转命令完成钉体的中空柱体、头部法兰结构的基础造型，对钉体头部与柱体的过渡圆角做精细化处理，还原实际产品的冲压成型工艺特征；钉芯部分通过旋转命令完成杆体、拉断环槽、膨胀拉头的结构建模，精准控制拉断槽的深度与角度参数，匹配实际产品的拉断力设计要求。完成单规格模型搭建后，通过配置表功能关联不同规格的尺寸参数，实现全系列规格的参数化驱动，无需重复建模即可切换不同规格的铆钉模型，大幅提升系列化零件的建模效率。材质配置上，钉体部分赋予碳钢镀锌材质，调整金属材质的粗糙度、反射率参数，还原镀锌表面的哑光金属质感；钉芯部分赋予高强度碳钢材质，区分钉体与钉芯的材质视觉差异。模型同时完成装配配合约束，钉芯与钉体保持同轴心配合，拉头与钉体内腔的初始位置符合未铆接状态的装配关系，可直接用于拉铆过程的运动仿真演示。模型结构完整还原了末端开放铆钉的工作原理：拉铆时钉芯受拉力作用，拉头挤压钉体中空内腔，使钉体末端向外膨胀变形，夹紧被铆接板材，当拉力达到设定值时钉芯在拉断槽处断裂，完成铆接固定。建模过程中对所有尺寸参数做标准化校验，确保各规格的钉体直径、头部直径、法兰厚度、钉芯长度、铆接厚度范围等参数均符合行业通用标准，模型可直接导入机械装配场景中使用，适配不同厚度板材的铆接设计需求，无需额外调整尺寸即可完成装配配合。
