无刷电机驱动电动涡轮增压器结构设计

这款电动涡轮增压器主要面向民用汽车动力改装、小型内燃机进气效率提升场景，可适配小排量乘用车、轻型越野车辆的进气系统改造，也可作为小型通用汽油机、航模动力单元的辅助增压部件使用，核心作用是在发动机低转速区间提前建立进气正压，弥补自然吸气发动机低转扭矩不足的短板，同时降低传统废气涡轮的迟滞效应，让动力输出响应更跟脚。

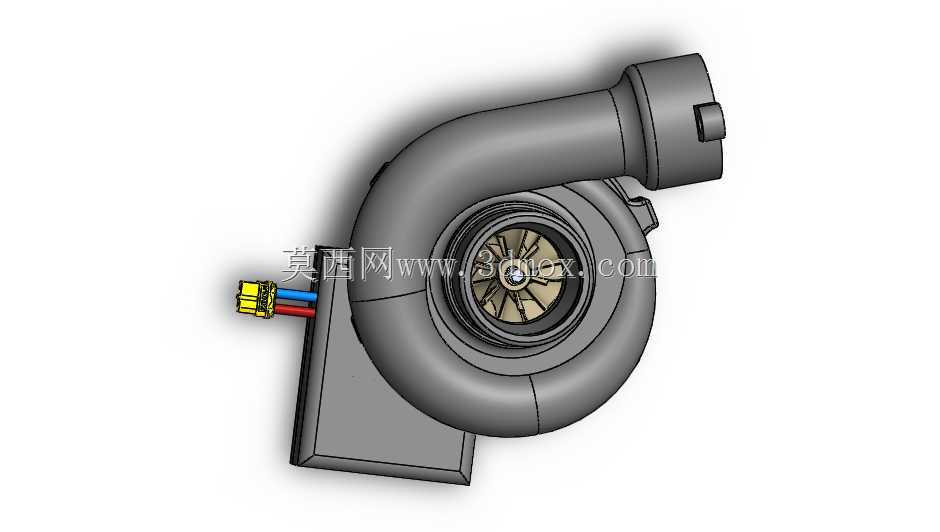

产品核心功能是通过内置高速无刷直流电机直接驱动离心压轮旋转，对进入进气道的空气进行预压缩，提升发动机气缸的进气充量，让燃油与空气的混合更充分，在不改动发动机缸体结构的前提下提升动力输出上限，相比传统废气涡轮，这套电动驱动结构不需要依赖发动机排气能量驱动，在发动机怠速、低转速工况下就能介入工作，不存在排气介入前的动力空窗期。整套增压单元集成了压气机蜗壳、高速无刷电机、安装固定基座、电气接线端口四个核心部分，压气机部分采用单级离心式结构，蜗壳流道经过顺滑过渡设计，能减少空气流动过程中的压损，压轮采用后弯式叶片构型，在高转速下能兼顾压气效率与工作稳定性，避免高转下出现气流喘振。

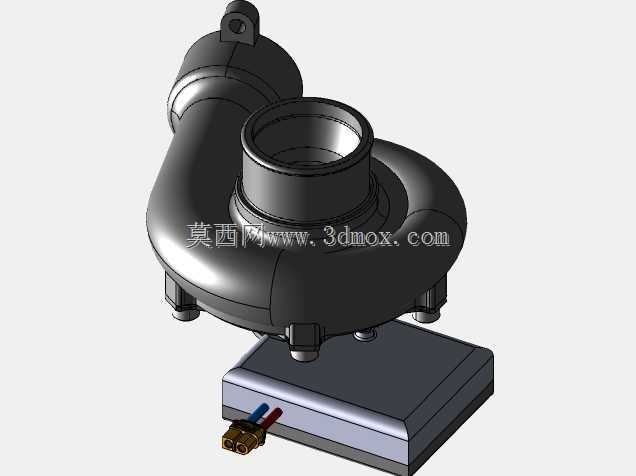

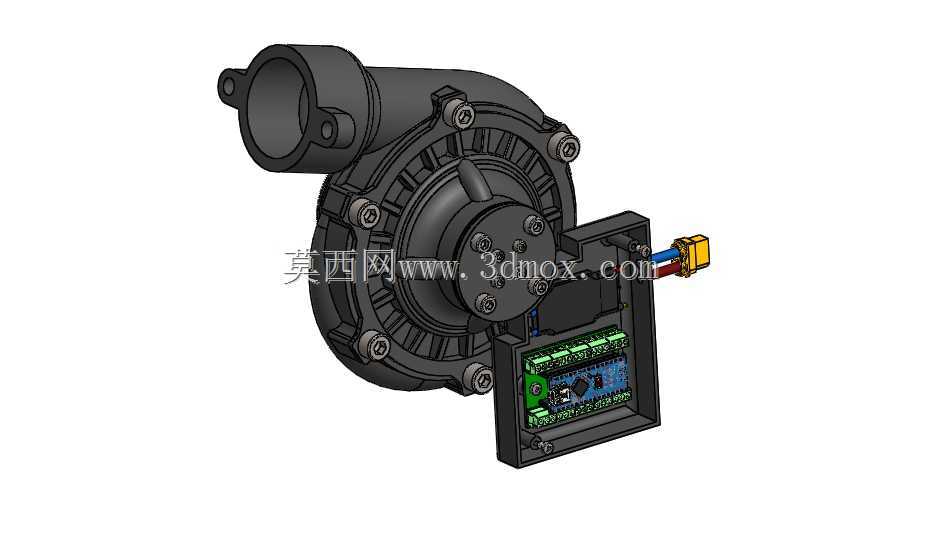

设计思路上优先考虑了民用改装场景的安装适配性，整体采用一体化集成布局，将驱动电机内嵌在压气机蜗壳的后侧基座内，不需要额外布置复杂的传动连接结构，整体外形紧凑圆润，最大外径控制在常规家用车发动机舱空余安装位可容纳的范围内，侧向进气接口采用标准圆管结构，可直接适配市面常见的硅胶进气软管，通过卡箍就能完成管路连接，不需要定制特殊转接管件。底部的安装基座预留了平面安装位，可通过支架固定在发动机舱的防火层或者纵梁位置，不会与周边的冷却管路、线束产生干涉。电气接线端采用快插式接头设计，配套的控制模块可独立布置在驾驶舱或者发动机舱干燥区域，通过按钮就能控制增压单元的启停，控制逻辑可根据实际使用需求调整转速爬升速率，避免突然增压带来的动力突兀感，在日常代步工况下可关闭增压单元恢复原厂进气状态，兼顾燃油经济性与动力提升需求。
