航模用A2212外转子无刷电机三维设计

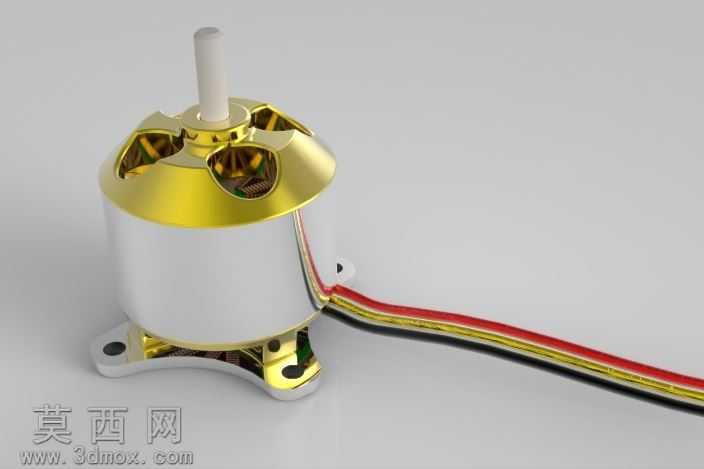

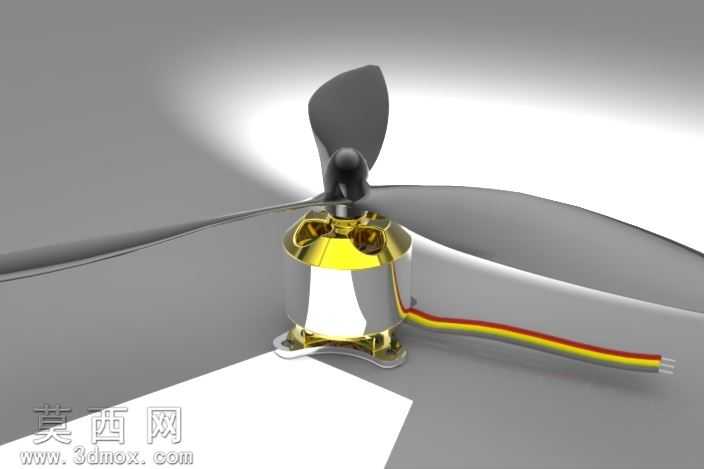

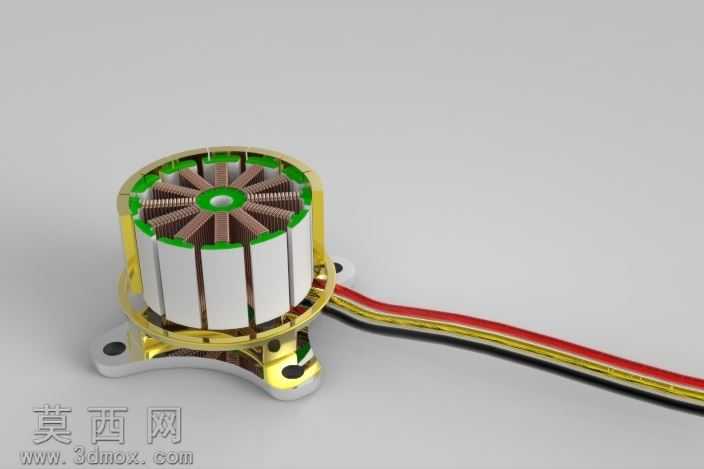

本作品为航模配套的A2212-2200KV外转子无刷电机三维建模设计，建模过程严格参照实物测绘尺寸完成，整体还原了该款航模动力电机的完整结构与外观细节。建模阶段首先完成核心部件的参数化搭建：定子部分还原了铁芯叠片结构、绕组排布空间与中心轴安装位，确保定子与转子的配合间隙符合实际装配公差；外转子部分还原了导磁壳体、永磁体贴装位、输出轴连接结构，以及壳体表面的散热凹槽设计，保证转子转动时的动平衡结构特征完整呈现。前端输出轴配套设计了适配的两叶螺旋桨，还原了桨叶的翼型曲面、桨根夹持结构与桨帽锁紧结构，桨叶曲面通过放样命令生成，精准还原了航模桨的扭转角与翼型厚度变化，保证气动外形的还原度。材质与渲染阶段，为电机金属壳体赋予抛光金属材质，添加轻微的金色镀层反射效果模拟实物的镀金外壳质感，定子绕组部分赋予绝缘漆包裹的铜线材质，引出的三相线分别还原红、黄、黑三色绝缘外皮材质，螺旋桨部分赋予哑光黑色工程塑料材质，添加细微的磨砂质感还原注塑件的表面特征。场景搭建采用简洁的影棚布光，主光从侧上方打亮电机主体，辅光补全暗部细节，添加柔和的地面反射效果，突出电机的金属质感与结构轮廓。设计过程中重点考量了无刷电机的装配逻辑，各部件的连接关系、配合尺寸均符合实际产品的装配要求，既完整呈现了外转子无刷电机的内部结构特征，也还原了成品组装完成后的外观效果，可用于航模动力系统的结构展示、装配教学演示，也可作为航模整机三维设计的配套动力组件使用。
