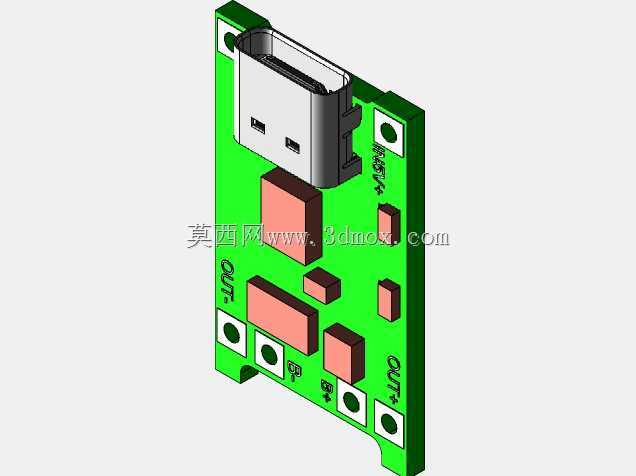

TP4056锂电池充电模块结构设计

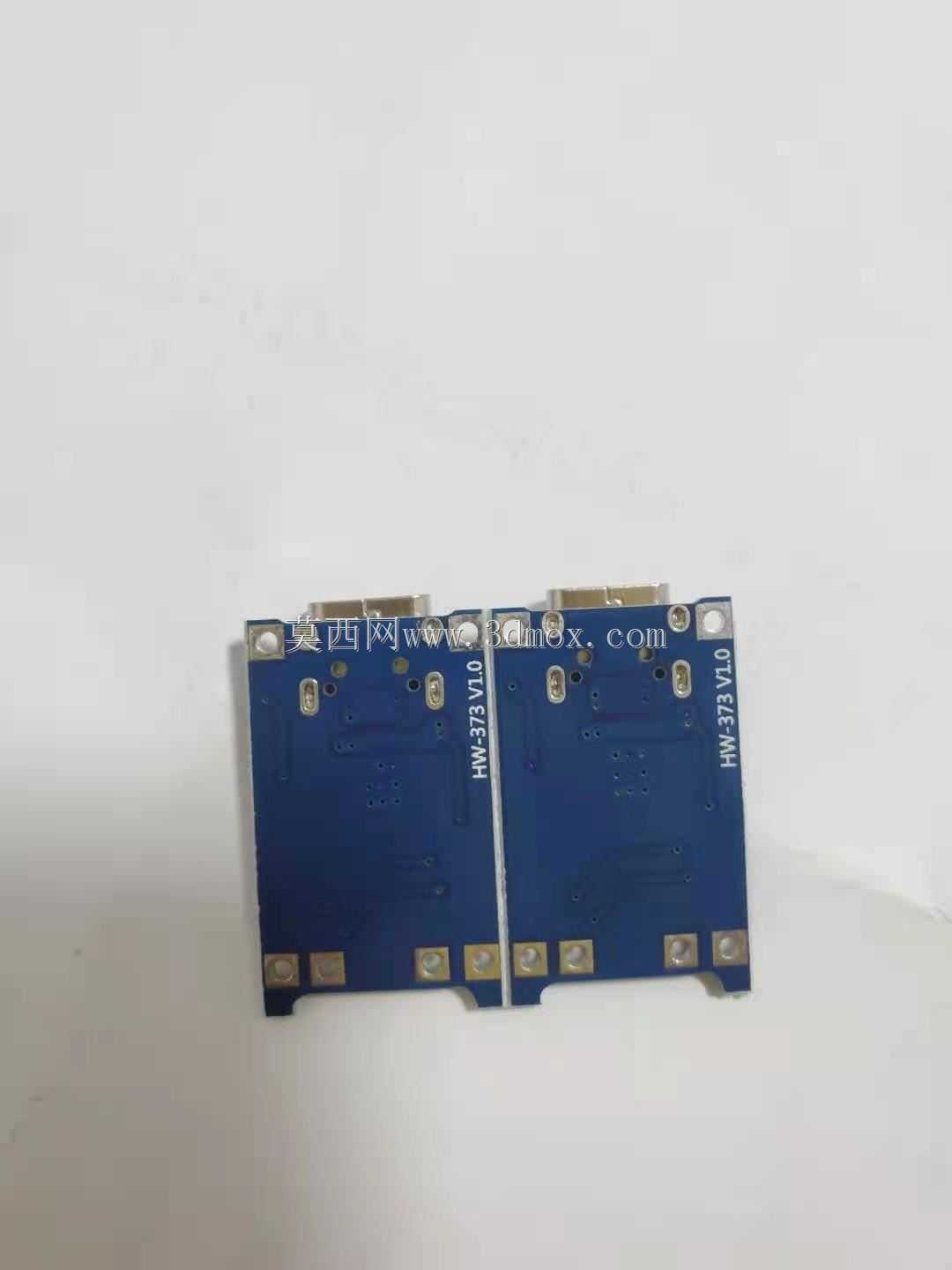

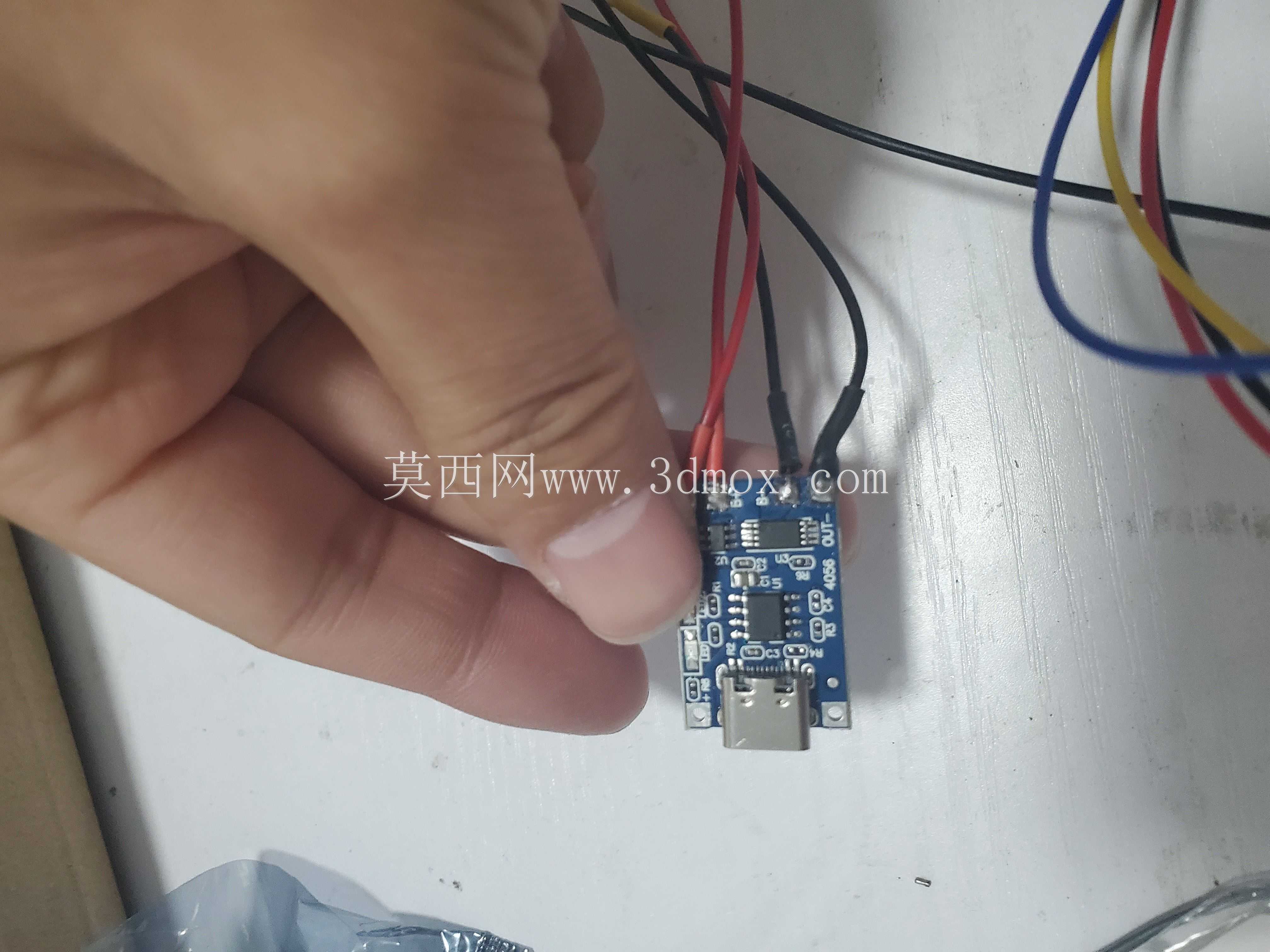

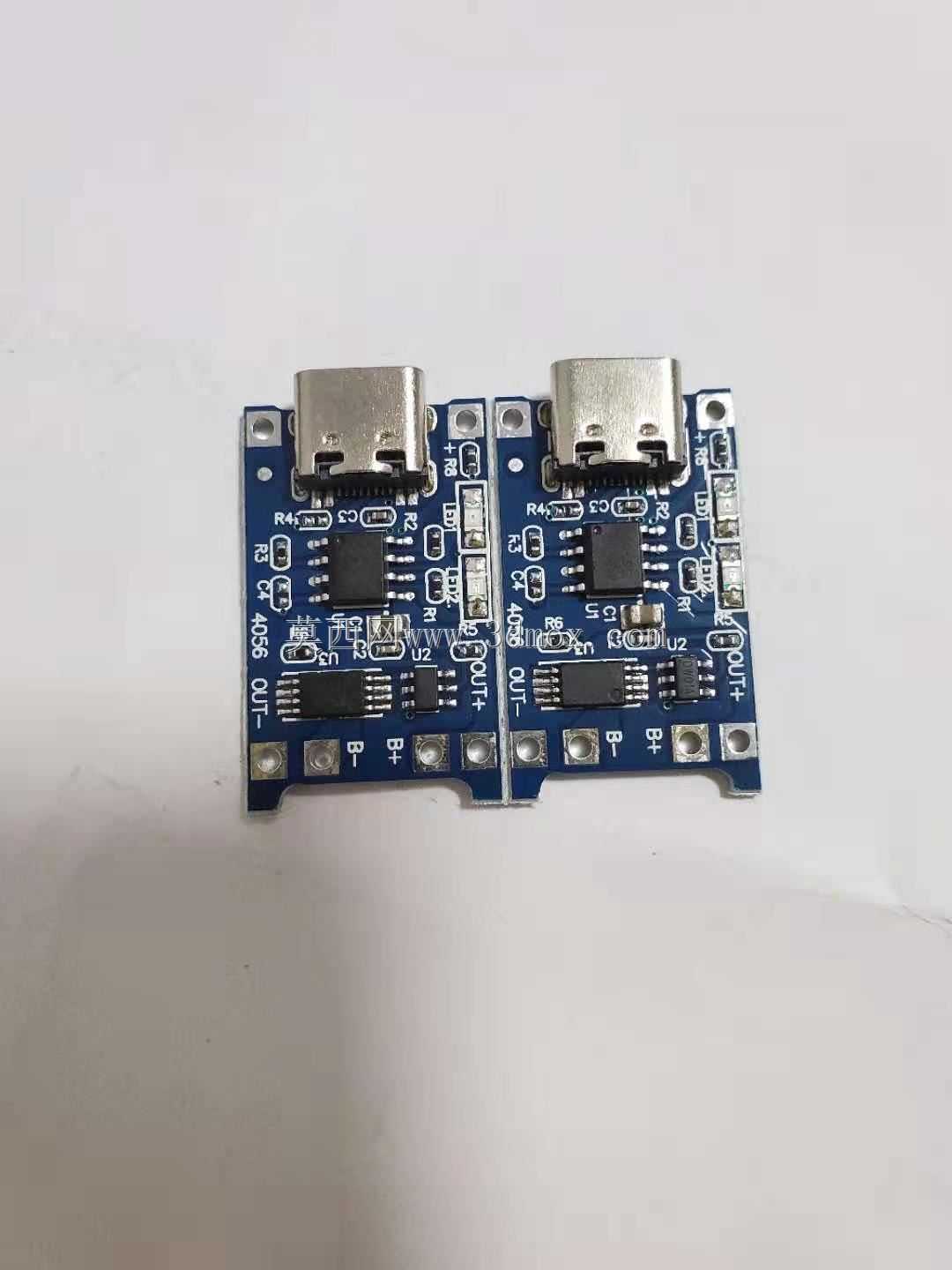

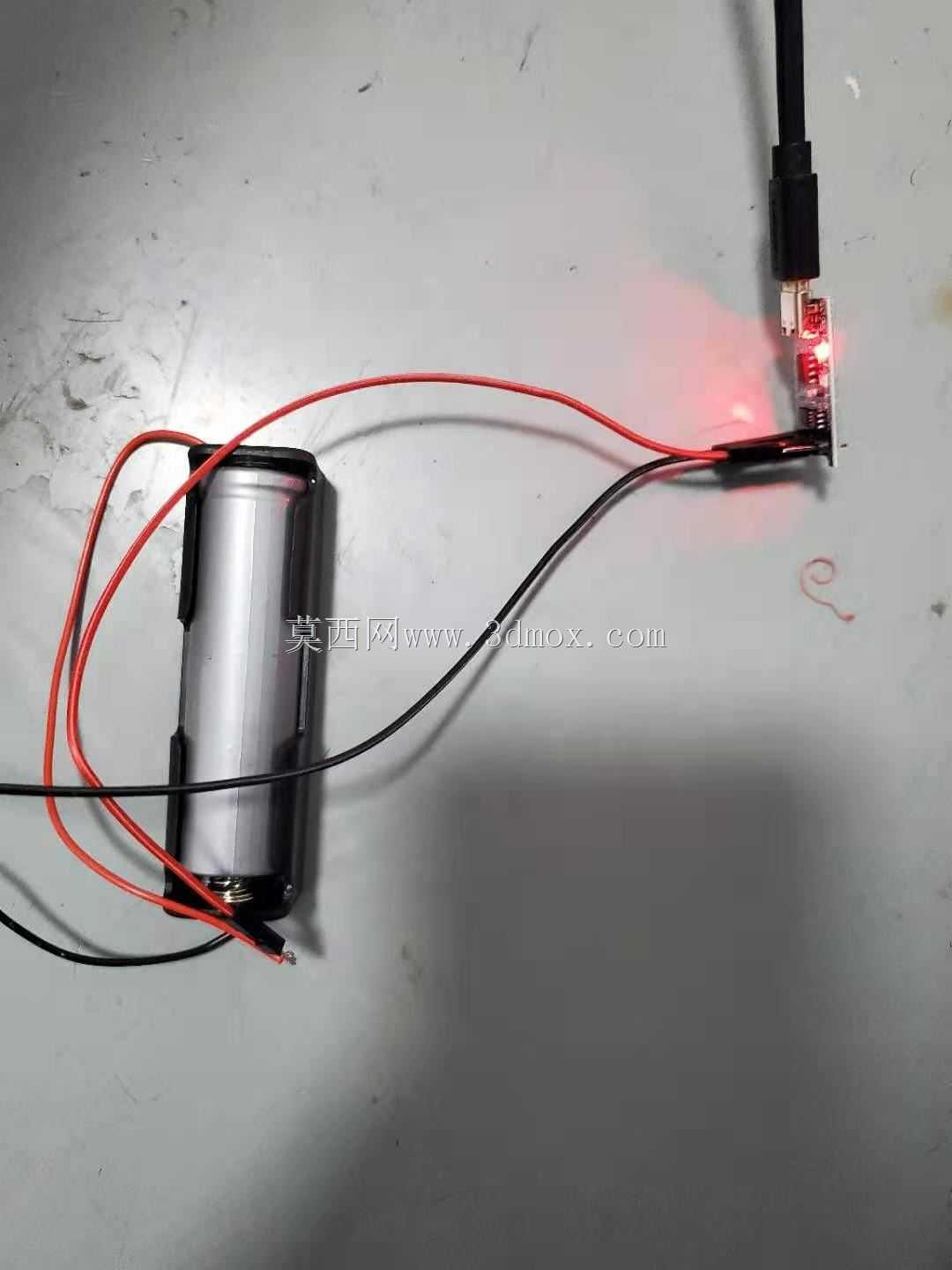

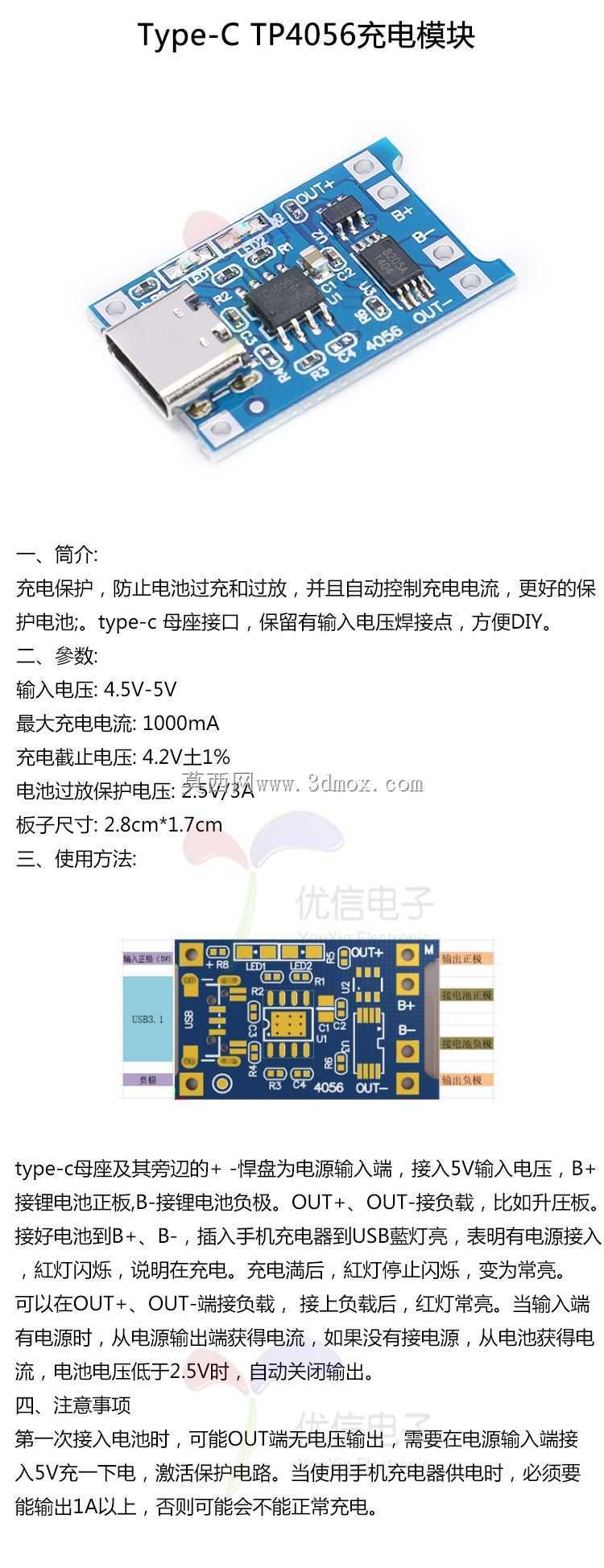

本次设计的TP4056充电模块，主要面向小型便携电子设备、DIY创客项目、低功耗物联网终端的18650锂电池充电需求，可广泛应用在手持检测仪器、便携照明设备、小型智能家居传感节点、自制数码外设等场景中，作为锂电池的核心充电管理单元，解决单节锂电池的安全充电问题，避免过充、过放、短路等异常情况损坏电芯或引发安全隐患。模块核心采用TP4056线性充电芯片搭配Type-C输入接口，无需额外适配专用充电头，可直接通过常见的手机充电器、移动电源、电脑USB端口获取5V直流输入，适配绝大多数日常供电场景，大幅降低项目的供电适配成本。功能设计上，模块集成了完整的充电管理逻辑，支持预充、恒流、恒压三段式充电流程，当电芯电压过低时先以小电流预充激活电芯，待电压回升至阈值后切换为恒流大电流快充，接近满电电压时自动转为恒压涓流补电，充满后自动截止，同时板载负载保护电路，可在输出端出现过流、短路情况时快速切断回路，保护后端用电设备与电芯安全。设计过程中充分考虑小型化项目的安装需求，整体采用双层PCB板布局，将输入接口、充电芯片、保护芯片、状态指示灯、输入输出焊盘沿板边有序排布，在保证电气间隙满足安规要求的前提下尽可能压缩板件尺寸，板体预留标准2.54mm间距的输入输出焊盘，既可以通过排针焊接直插在面包板、洞洞板上用于原型验证，也可以直接通过导线焊接接入成品设备内部，安装边界灵活，适配不同结构的设备内部空间。外形上采用规整的矩形板型，板边预留的四个固定孔位可配合M2螺丝直接固定在设备壳体的安装柱上，无需额外设计复杂的固定结构，板载的充电状态指示灯可直观显示当前充电状态，红色灯亮代表正在充电，蓝色灯亮代表充电完成，方便用户直观掌握充电进度。电路走线设计上，功率回路做了加宽处理，降低大电流充电时的线路压降与发热，信号走线远离功率回路避免干扰，保证充电过程稳定可靠，整体模块无需额外外接复杂外围元件，接入5V输入与锂电池即可正常工作，大幅降低项目的开发与组装难度，适合各类需要单节锂电池充电功能的小型电子项目使用。
