三爪自定心车床卡盘精密三维结构设计

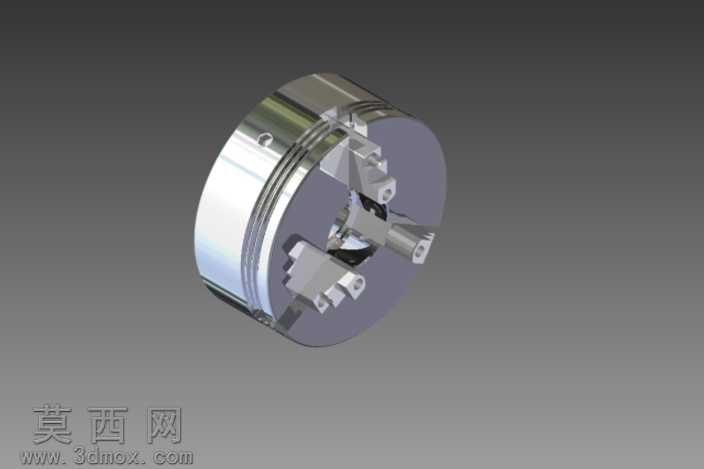

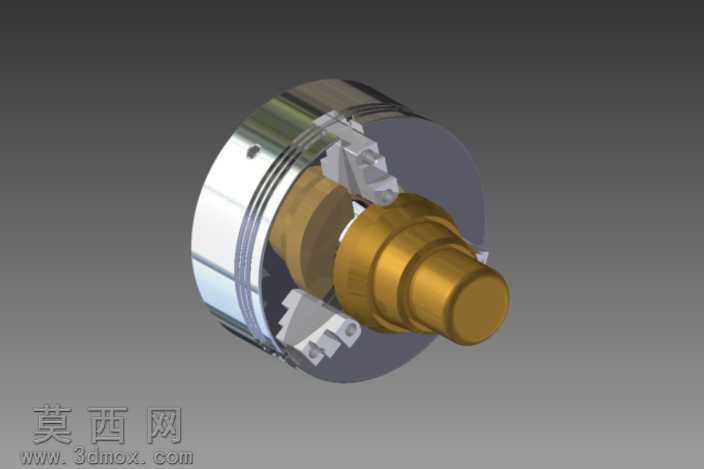

本作品为车床配套使用的三爪自定心卡盘三维模型，建模过程严格遵循机械加工装夹部件的实际生产尺寸规范，完整还原了手动三爪卡盘的全部装配结构。建模阶段采用参数化设计逻辑，首先构建卡盘主体的盘体基座，还原盘体背面与车床主轴连接的定位止口、安装螺孔结构，确保盘体部分的同轴度公差符合实际装夹精度要求；其次完成盘体内部的平面螺纹传动结构建模，还原大锥齿轮与三个小锥齿轮的啮合传动关系，精准复刻平面螺纹与卡爪底部齿条的配合间隙，保证传动逻辑与实物完全一致。卡爪部分采用分体式结构建模，分别还原了基爪与顶爪的连接定位槽、紧固螺钉孔结构，可清晰展示卡爪的行程调节范围与装夹尺寸适配逻辑。材质渲染阶段，针对不同部件匹配对应工业材质：卡盘盘体采用调质合金钢材质，渲染出金属经表面发黑处理后的哑光深灰金属质感，还原表面的细微加工纹理；卡爪活动部分采用淬火合金工具钢材质，突出卡爪夹持工作面的磨削加工高光质感；传动齿轮部分添加轻微的润滑油脂质感，还原机械部件实际使用的视觉效果；盘体上的油杯、紧固螺钉等标准件均按照国标件尺寸建模，还原标准件的镀锌钝化表面质感。结构设计上完整呈现三爪卡盘的自定心原理，通过转动任意一个小锥齿轮即可带动大锥齿轮背面的平面螺纹转动，同步驱动三个卡爪沿径向做等距开合运动，实现对圆形、正多边形等回转类工件的自动定心装夹，模型可清晰展示内部传动的运动干涉检查结果，所有活动部件均预留合理的装配间隙，符合实际机械装配的公差要求。整体建模过程兼顾外观还原与内部结构的可展示性，既可以作为机床附件的教学演示模型，也可用于车床虚拟装配、加工仿真场景的配套部件使用，模型结构完整无缺失面，装配关系清晰，可直接用于结构拆解、运动仿真等后续三维应用场景。
