农用悬挂式整地碎土耕作机具设计

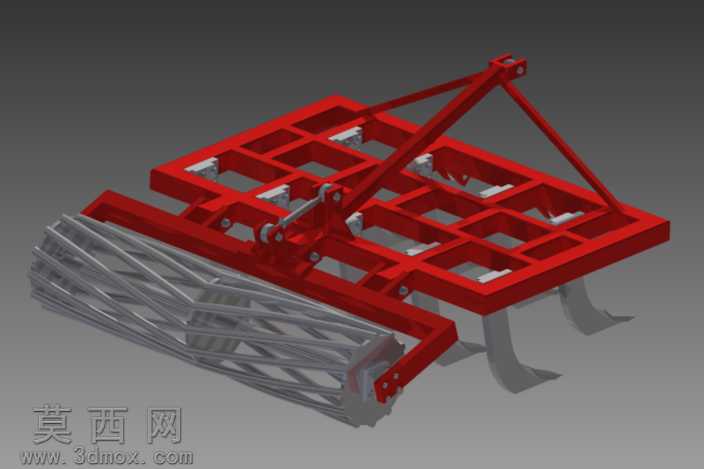

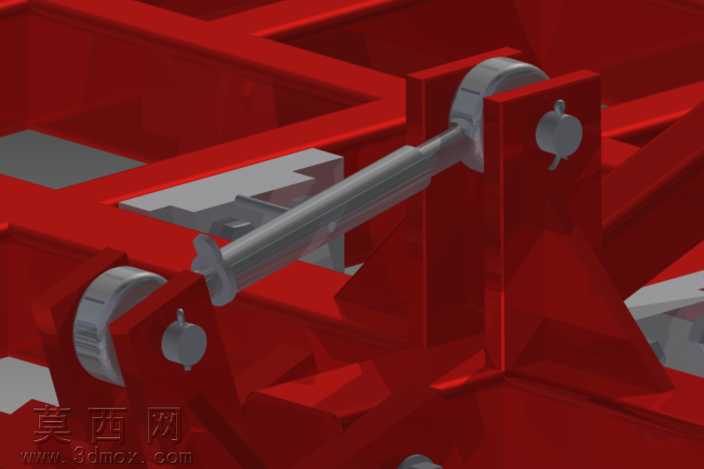

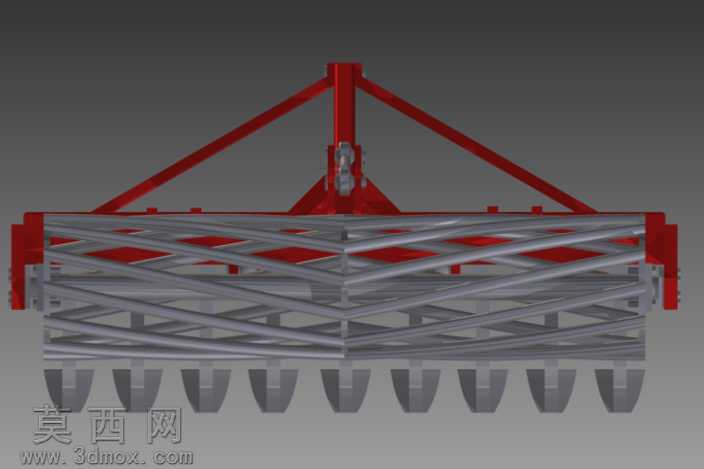

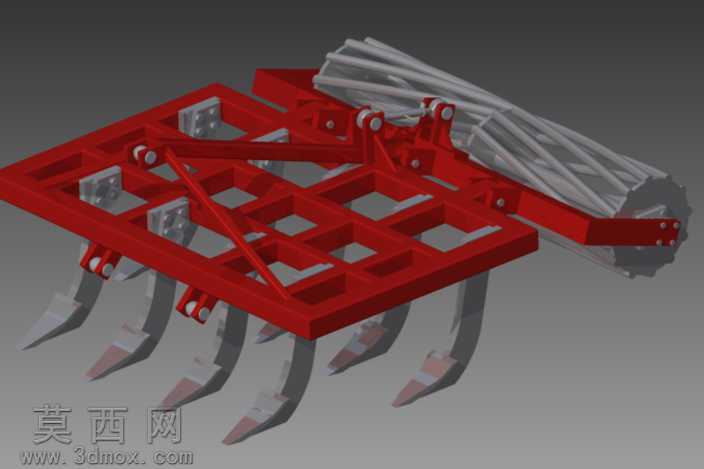

本作品为自主设计的农用悬挂式整地耕作机具三维模型，建模过程中严格遵循农机具作业的实际工况逻辑，首先完成整体机架的框架结构搭建：主体采用矩形管材拼接的格栅式承重架，通过三维软件的焊件模块生成各段型材的实体特征，精准预留三点悬挂连接点位，确保上部悬挂臂与拖拉机后悬挂的安装尺寸匹配，悬挂连接座处做了加厚补强的结构设计，避免作业受力时出现结构变形。模型中部的耕作锄铲部件按照实际入土角度排布，每个锄铲的安装座都设计了可调节的固定结构，通过螺栓连接与机架主梁固定，可根据作业需求调整锄铲的入土深度，建模时还原了锄铲的弧形破土曲面，保证切土、翻土的作业逻辑符合农机设计规范。机具后部集成了笼式碎土镇压辊，辊体采用交错排布的菱形辐条结构，通过两端的转动轴承座与机架侧臂连接，建模时还原了辊体的转动自由度结构，侧臂与机架之间设计了角度调节连杆机构，可调整镇压辊的接地压力，适配不同土质的整地作业需求。渲染阶段对不同部件赋予了贴合实际的材质：机架主体采用亮红色防锈漆金属材质，还原农机设备的典型涂装质感，锄铲部件赋予耐磨合金钢材质，表面做了哑光金属的粗糙度处理，碎土辊采用镀锌钢材材质，呈现银灰色金属质感，背景采用渐变灰色突出机具主体结构，通过光影渲染突出各部件的连接关系与结构细节。设计思路围绕中小型地块的播前整地作业需求，整合浅松、碎土、镇压多道工序于一体，整体结构紧凑，三点悬挂的连接方式适配多数常规马力的轮式拖拉机，各工作部件的排布间距经过反复调整，避免作业时出现秸秆缠绕、雍土的问题，可调节的结构设计让机具能够适配不同土壤类型、不同耕作深度的作业场景，模型完整还原了所有装配关系，可用于农机设计参考、结构演示等场景。
