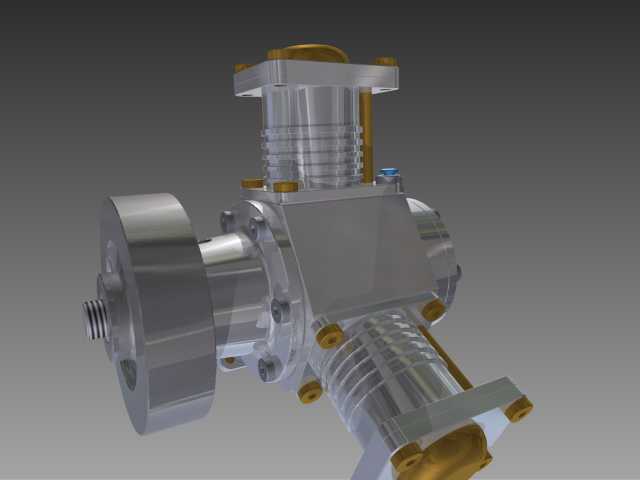

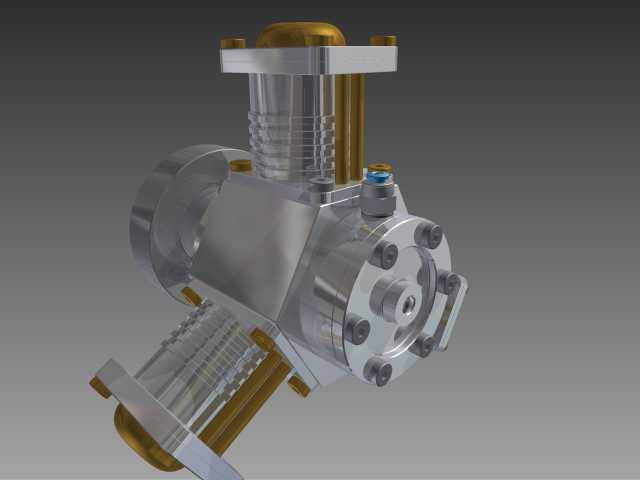

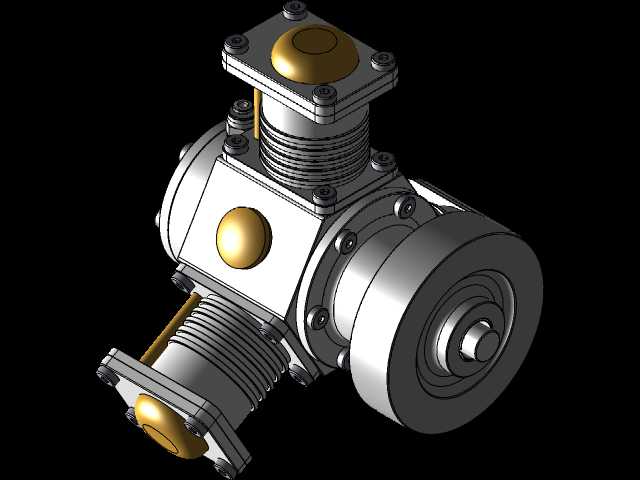

三缸斜置式内燃发动机结构三维建模

　　这套三缸斜置结构的内燃动力装置建模，完全按照小型航模、便携动力设备的实际装机需求搭建，没有做多余的装饰性结构，所有特征都对应实际加工与装配的工艺要求。先从安装边界说起，整机的安装法兰面设置在顶部缸头位置，法兰上预留了四个均布的螺栓过孔，孔位公差按照常规紧固件装配要求留了0.2mm的间隙，适配M4规格的内六角螺栓，安装面的平面度特征在建模时做了0.05mm的平面度约束，避免装机后出现密封不严的漏气问题。整机的径向最大尺寸集中在前端输出端的法兰盘位置，轴向总长度从输出轴端面到顶部缸头上端面控制在紧凑范围内，完全适配小型固定翼航模、便携应急动力单元的舱内安装空间，不会和周边的油箱、点火模块出现结构干涉。

　　从功能特性来看，三个气缸采用斜置星形排布的结构，相比直列三缸布局，这种排布方式能大幅缩短曲轴的轴向长度，让整机的重心更靠近安装法兰面，降低设备运行时的振动量级，同时三个缸的做功冲程间隔120度曲轴转角，动力输出的平顺性远优于单缸、双缸结构，不需要额外加装大质量的平衡轴就能满足小型动力设备的振动要求。缸体部分采用分体式建模逻辑，缸套、散热鳍片、缸头分别做独立的结构特征，散热鳍片的间距按照风冷散热的要求设置，鳍片厚度1.2mm，相邻鳍片间隙3mm，保证运行时气流能顺利带走缸体热量，不需要额外加装水冷套结构，简化了整机的附属系统配置。前端的输出法兰盘上设置了六个均布的螺栓孔，用来连接负载端的联轴器或者传动齿轮，输出轴的轴径按照小功率动力的扭矩传递要求设计，轴上预留了卡簧槽和平键槽特征，完全符合常规机械传动的装配规范。

　　建模过程中对内部的运动干涉做了全行程校验，曲柄连杆机构的运动包络面和缸体内壁之间预留了0.8mm的安全间隙，不会出现活塞运行到上下止点时和气门结构碰撞的问题，连杆大头和曲柄销的配合面、活塞销和连杆小头的配合面都按照滑动配合的公差要求做了尺寸约束，装配时不需要额外修配就能完成组装。进气接口设置在缸体侧面的倾斜位置，接口采用标准的快插式结构特征，适配常规的航模发动机进气管路，不需要额外加工转接结构就能直接装机使用。侧面的点火模块安装位预留了两个螺纹孔，位置和常规的霍尔式点火传感器安装尺寸完全匹配，用户选型时不需要重新设计安装支架。

　　实际应用场景里，这类小排量三缸斜置发动机除了适配航模场景，还能作为小型便携发电机、园林修枝设备、微型无人船的动力单元，相比同排量的单缸发动机，它的运行转速区间更宽，低转速下的扭矩输出更稳定，高转速下的振动更小，能大幅提升搭载设备的运行稳定性。建模时所有的圆角、倒角特征都按照实际机加工的工艺要求设置，没有出现无法加工的直角尖边结构，所有的螺纹孔特征都标注了对应的公称直径和深度，导出工程图后可以直接用于机加工生产，不需要二次修改结构特征。缸体和端盖的连接螺栓位置都做了凸台加厚处理，避免螺栓拧紧时出现缸体应力集中开裂的问题，密封面位置预留了0.3mm的密封垫安装槽，装配时可以加装石棉垫或者O型圈实现燃气密封，不会出现漏气泄压影响动力输出的问题。
